مشکل: مشکل تصویر ندادن گیگا مدل P41-ES3G

[abbas ic]

سلام
اگر بایوس زدی و سوکت سی پی یو رو شستشو دادی و پاسخی نداد چیپ جنوبی مورد دارد .

دوستان توجه داشته باشید وقتی مادربرد پیاپی ریست می کند یعنی سی پی یو شناسایی نشده
در مادربرد ها سری p گیگابایت چیپ جنوبی بالاترین کارککرد رو دارد و به همین دلیل سوختش هم زیاده
خواهشا اگر در مورد چیزی علمی ندارید به زبان نیاورید!!!! (چیپست شمالی در سری p گیگا به مورد نمی خورد .)
در ضمن اگر هم ولتاژی در مدار ها به غیر از کلاک نباشد لامپ ریست چشمک نمی زند

تکنسین تعمیرات آواژنگ



[aryakorush55]

باسلام
دوست عزیز پایه 48و32 ببینید چنده ولته و در حالت معمول استانه درایور تحریک تریستورو میگم و در حالت کموتاسیون نیز چک بشه توضیح اینکه کموتاسیون به معنای خاموش شدن تریستوره شما اگه نوسان داشتی چه رو سی پی و چه تریستور درایورت دو احتمال میره یا خرابی یا اشباع خازنه یا چیپ جنوبیت و یه تجربه سیسو خاموش کن و با سشوار تا میتونی خازنای بزرگو اول و بعد کوچیکو حسابی داغ کن و سریع سیسو روشن کن ونتیجه رو بفرمایید موفق باشید.
​



[tofan_2050]

ممنون از همه کارهایی رو که گفتین انجام میدم و نتیجش رو میگم



[tofan_2050]

hidden content may not be quoted

با تشکر

ممنون دوست عزیز با CPU و رم دیگه تست کرده بودم نشد و اینکه فت های اطراف CPU مشکلی ندارن چون تمامی ولتاژها درست هستن حتی Cpu گرم میشه



[tofan_2050]

پاسخ : Re: مشکل تصویر ندادن گیگا مدل P41-ES3G

باسلام
دوست عزیز پایه 48و32 ببینید چنده ولته و در حالت معمول استانه درایور تحریک تریستورو میگم و در حالت کموتاسیون نیز چک بشه توضیح اینکه کموتاسیون به معنای خاموش شدن تریستوره شما اگه نوسان داشتی چه رو سی پی و چه تریستور درایورت دو احتمال میره یا خرابی یا اشباع خازنه یا چیپ جنوبیت و یه تجربه سیسو خاموش کن و با سشوار تا میتونی خازنای بزرگو اول و بعد کوچیکو حسابی داغ کن و سریع سیسو روشن کن ونتیجه رو بفرمایید موفق باشید.
​

ممنون دوست عزیز ولی پایه 32 و 48 چی رو ؟



[tofan_2050]

سلام
اگر بایوس زدی و سوکت سی پی یو رو شستشو دادی و پاسخی نداد چیپ جنوبی مورد دارد .

دوستان توجه داشته باشید وقتی مادربرد پیاپی ریست می کند یعنی سی پی یو شناسایی نشده
در مادربرد ها سری p گیگابایت چیپ جنوبی بالاترین کارککرد رو دارد و به همین دلیل سوختش هم زیاده
خواهشا اگر در مورد چیزی علمی ندارید به زبان نیاورید!!!! (چیپست شمالی در سری p گیگا به مورد نمی خورد .)
در ضمن اگر هم ولتاژی در مدار ها به غیر از کلاک نباشد لامپ ریست چشمک نمی زند

تکنسین تعمیرات آواژنگ

مجددا بایوس رو زدم البته اینو هم بگم که آی سی بایوس مشکلی نداشتن سوکت CPU هم تمیز کردم باز هم جوابی نگرفتم سی پی یو روی یه سیستم دیگه کار میکنه



[tofan_2050]

اینا رو هم انجام بده :

هیت سینک روی چیپ ها رو در بیار و با دست روی چیپ ها دونه دونه فشار بیار و برد رو روشن کن . ببین کد تغییر میکنه یا نه .
اگر کد تغییر کرد و یا بعد از هر بار روشن کردن یه رقم کد متفاوت داره میده . شک نکن که چیپ خرابه .
شما اول کریستال ها رو بررسی کن . بهتره که حتما عوض کنی .
i/o رو باید یه بار قشنگ ریسولد کنی .
مشکل ریست شدن مداوم مادر بورد . بر میگرده به 3 قطعه :
پل جنوبی . i/O بایوس
شما ببین آی سی کلاک داغ میشه یا نه ؟
یه مادربورد همین مدل داشتم که ریسولد چیپ ها و تعویض i/O مشکلش حل شد .
ولی خیلی بررسی کردم تا به این نتیجه رسیدم
توصیه میکنم که شما هم همین کار رو بکن .
راستی جامپر کلیر سیموس رو حتما چک کن .
روی پین پاور سوییچ چند ولت داری ؟

بایوس دوباره پروگرم شد
جمپر چک شد مشکلی نداشت
روی پین پاور 5 ولت دارم



[tofan_2050]

یه سوال دیگه

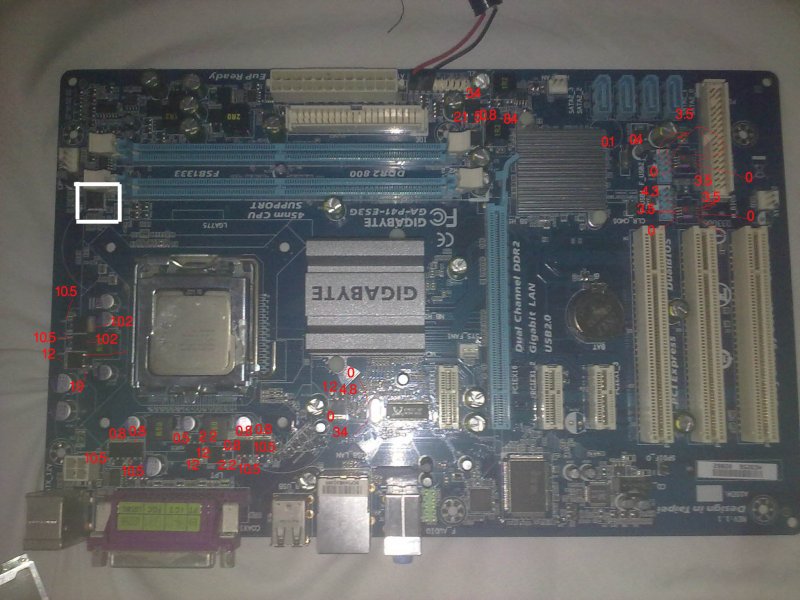

این ای سی که توشکل یه مربع سفید دورش کشیدم چیه و چکار میکنه ؟



[NPTiak]

یه سوال دیگه
این ای سی که توشکل یه مربع سفید دورش کشیدم چیه و چکار میکنه ؟

با سلام، این آی سی PWM مدار کور میباشد،وظیفه اش هم تشخیص CPU و ساختن ولتاژ لازم برای CPU است.
چطور؟ داغ میکند؟



[shayan234]

این آی سی pwm cpu هست . و خرابیش با ولتاژ گیری ماسفت ها تا سر سلف های خروجی در حالت زیر بار (یعنی وصل کردن مصرف کننده ) و بدون بار مشخص میشه

این دو استاد عزیز جناب abbas ic و aryakorush55 راهنمایی های بسیار ارزنده ای کردن و بهتره که مد نظر قرار بگیره .
بله معمولا خرابی S/B توی این مدل زیاده . ولی بهتره که قبلش کاملا مطمئن بشید
