مشکل تصویر ندادن لپ تاپacer aspire E1 v5we2

mr-ha

کاربر
2014-06-17
258
80
سلام به همه دوستان
یه لپ تاپ acer aspire E1 v5we2 دارم،تا الان مشکلی نداشته،الان که میخوام کار کنم،ال سی دی تو یه زاویه خاصی تصویر میده،قبل از باز کردنش به یه مانیتور وصلش کردم و بازم فقط وقتی که ال سی دی تو همون زاویه قرار میگیره تصویر میده،بازش کردم یه قسمت کابل فلت یه خم خیلی شدید خورده ولی تست نکردم کابل فلتشو،کابلش قیمتی نداره ولی نمیدونم مشکل از کابل هست یا چیز دیگه،لطفا از دوستان اگه کسی تجربه برخورد با این مشکل داشته،لطفا راهنمایی کنه.
ممنون


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
792
1,328
سلام
اگر منظورتون از یه زاویه خاص اینه که وقتی مانیتور لب‌تاپ رو باز می‌کنید؛ قبل از اینکه به زاویه ۹۰ درجه برسه؛ مثلا تو ۴۵ درجه، تصویر میاد و بعد از این زاویه مجددا قطع میشه:
۱- فلت رو با اهمتر چک کنید تا خیال‌تون راحت بشه.
۲- از سلامت سنسور اثرهال درب مانیتور مطمئن بشید.


mr-ha

کاربر
2014-06-17
258
80
سلام
اگر منظورتون از یه زاویه خاص اینه که وقتی مانیتور لب‌تاپ رو باز می‌کنید؛ قبل از اینکه به زاویه ۹۰ درجه برسه؛ مثلا تو ۴۵ درجه، تصویر میاد و بعد از این زاویه مجددا قطع میشه:
۱- فلت رو با اهمتر چک کنید تا خیال‌تون راحت بشه.
۲- از سلامت سنسور اثرهال درب مانیتور مطمئن بشید.
ممنون از پاسخگویی
ارره دقیقا قبل 90 درجه تصویر نمیده
1-فلت رو با اهمتر نتونستم چک کنم
2-سنسور چطور تست کنم؟


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
792
1,328
ممنون از پاسخگویی
ارره دقیقا قبل 90 درجه تصویر نمیده
1-فلت رو با اهمتر نتونستم چک کنم
2-سنسور چطور تست کنم؟
سلام
معمولا یه قطعه ۳ پایه هست، پایه اول مثبت، پایه دوم GND و پایه سوم خروجی هست‌.
باید اهمتر رو به پایه GND و خروجی وصل کنید، وقتی آهنربا مقابلش بیاد خروجی سنسور صفر میشه؛ ولی تو حالت عادی یک هست.
چون گفتید:
قبل از باز کردنش به یه مانیتور وصلش کردم و بازم فقط وقتی که ال سی دی تو همون زاویه قرار میگیره تصویر میده
به نظر نمیرسه از فلت باشه. فلت فقط خروجی LCD لب‌تاپ رو میده و تا جایی که میدونم تو خروجی VGA و HDMI تاثیر نداره.


mr-ha

کاربر
2014-06-17
258
80
سلام
معمولا یه قطعه ۳ پایه هست، پایه اول مثبت، پایه دوم GND و پایه سوم خروجی هست‌.
باید اهمتر رو به پایه GND و خروجی وصل کنید، وقتی آهنربا مقابلش بیاد خروجی سنسور صفر میشه؛ ولی تو حالت عادی یک هست.
چون گفتید:

به نظر نمیرسه از فلت باشه. فلت فقط خروجی LCD لب‌تاپ رو میده و تا جایی که میدونم تو خروجی VGA و HDMI تاثیر نداره.
ممنون بابت راهنمایی
امروز میرم چک‌کنم


echolife5

کاربر vip
vip
کاربر
2020-05-07
17
20
سلام وقت بخیر
ایراد فلت cof lcd می باشد.

مشکل از کابل فلت نیست
علائم خرابی کابل فلت بهم‌ریختن رنگ ها و راه راه شدن تصویر و... می باشد.

سنسور توی این‌مدل لپتاپ بکار گرفته نشده است.

با تشکر


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
792
1,328
مجدد سلام

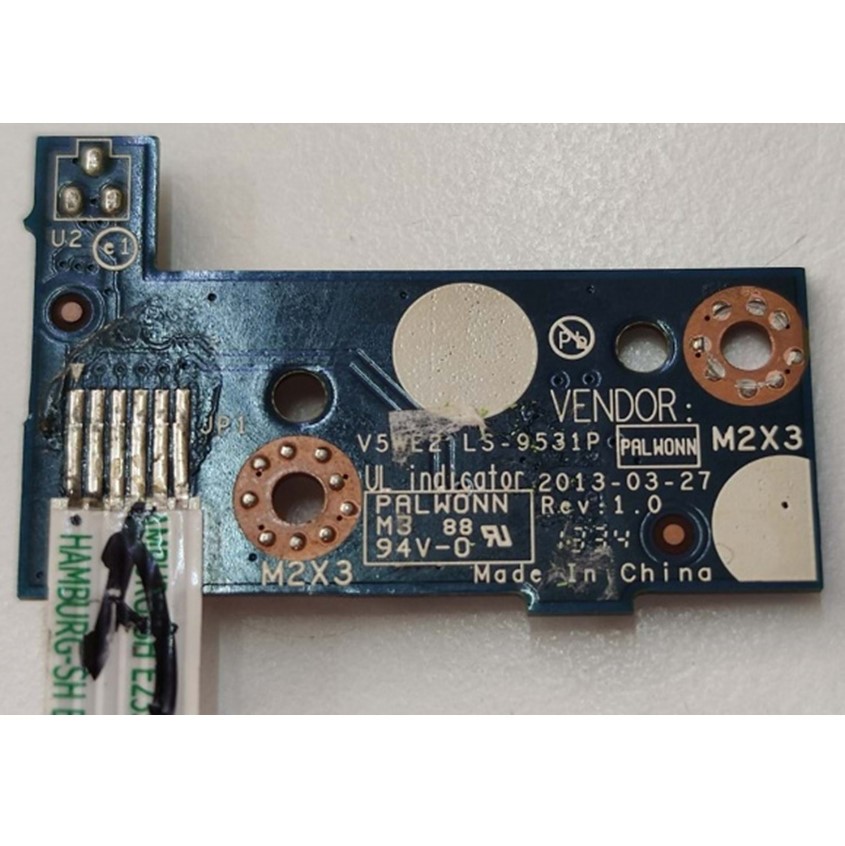

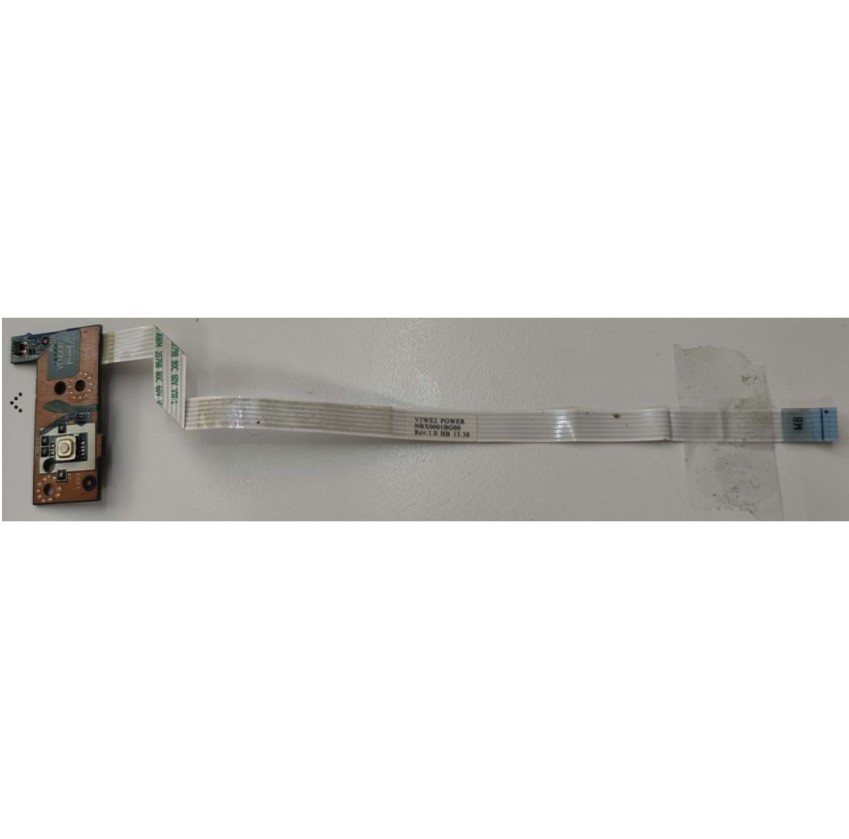

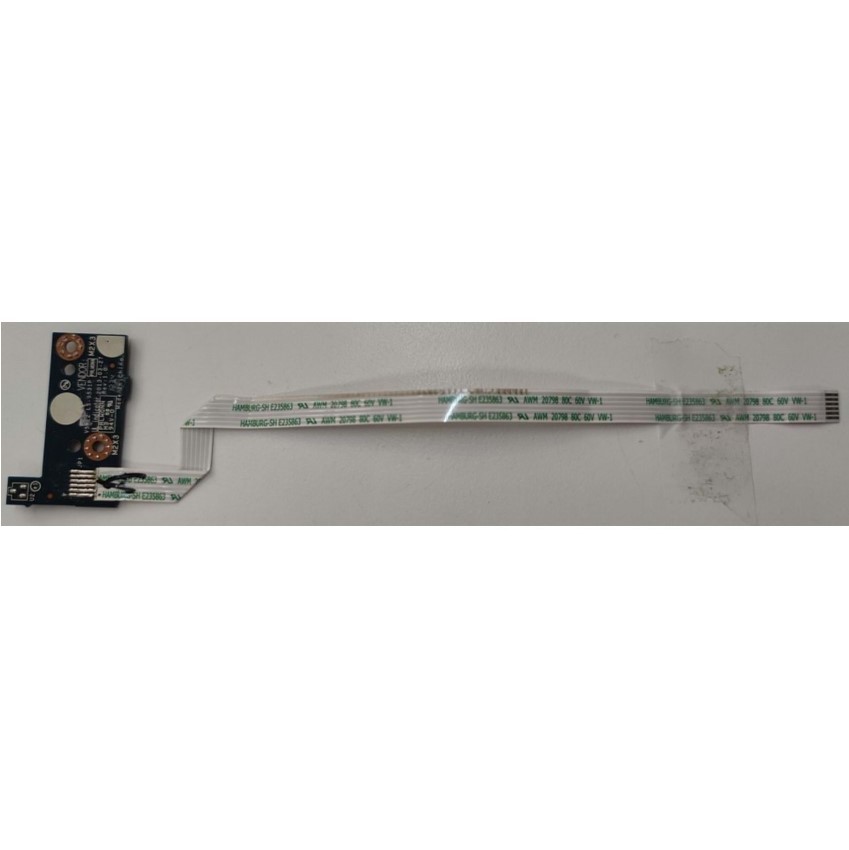

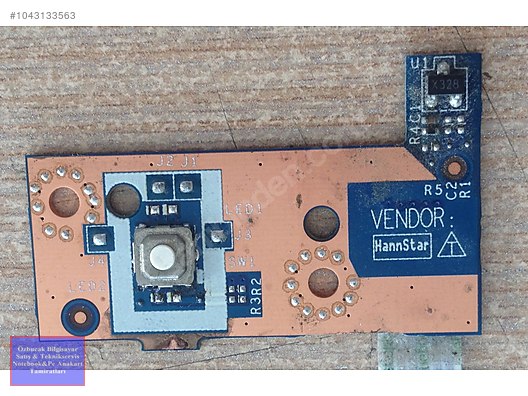

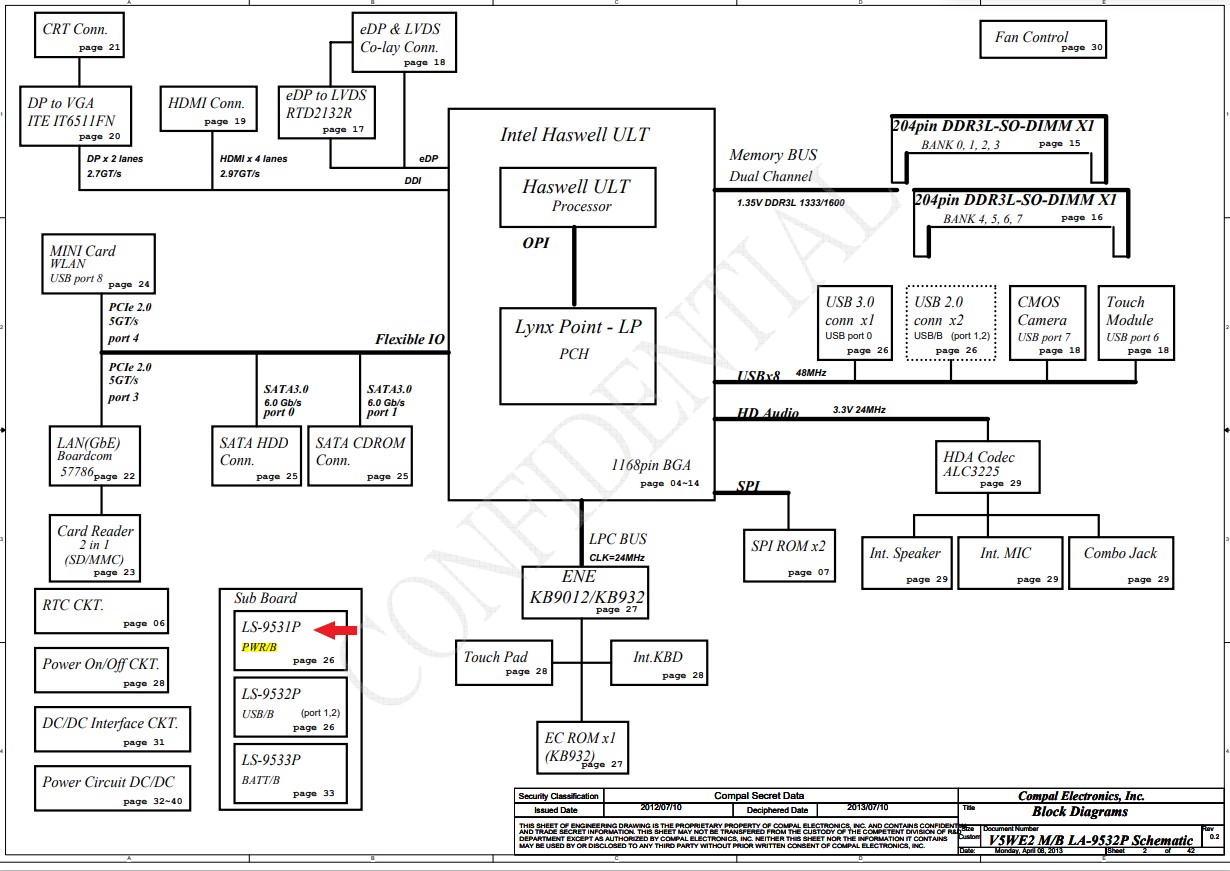

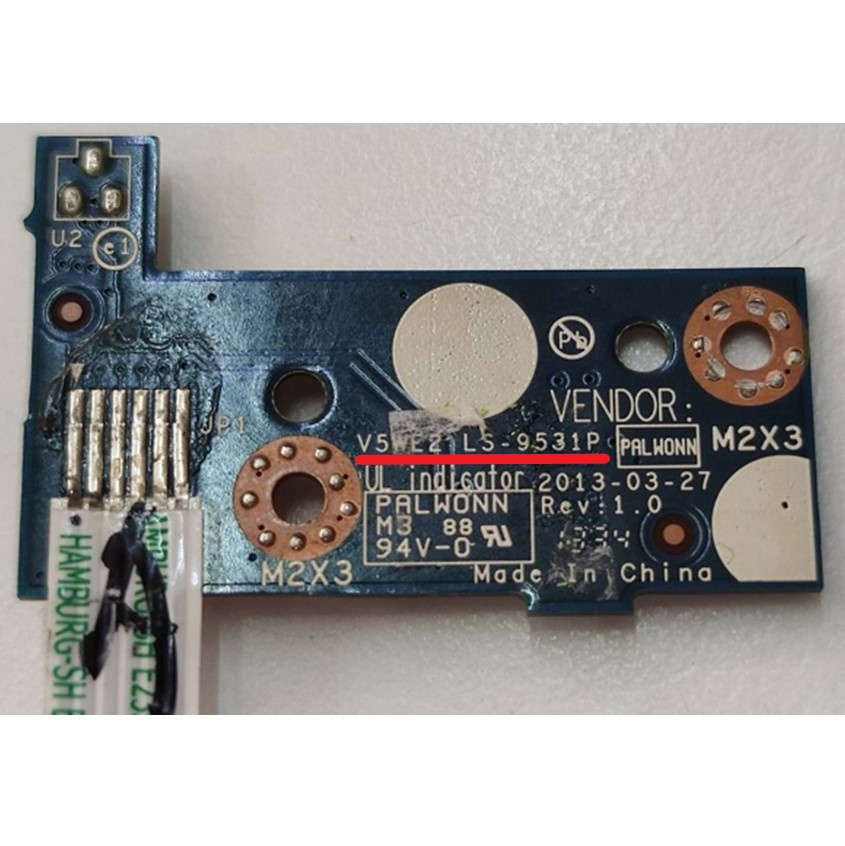

طبق شماتیک لب‌تاپ شما، مدل برد دکمه پاور LS-9531P هست. تصاویر این برد رو میفرستم؛ سنسور اثرهال رو روش مشخص کردم. ببینید آیا مشابه این برد در لب‌تاپ شما هست؟

Block Diagrams of V5WE2.jpg
V5WE2 LS-9531P ---1-1.jpg

V5WE2 LS-9531P ---2.jpg

V5WE2 LS-9531P ---3.jpg




V5WE2 LS-9531P ---4.jpg

V5WE2 LS-9531P ---4-1.jpg


پیوست‌ها

mr-ha

کاربر
2014-06-17
258
80
سلام وقت بخیر
ایراد فلت cof lcd می باشد.

مشکل از کابل فلت نیست
علائم خرابی کابل فلت بهم‌ریختن رنگ ها و راه راه شدن تصویر و... می باشد.

سنسور توی این‌مدل لپتاپ بکار گرفته نشده است.

با تشکر
سلام ممنون
ارره به نظر میاد مشکل از کابل فلت نیست

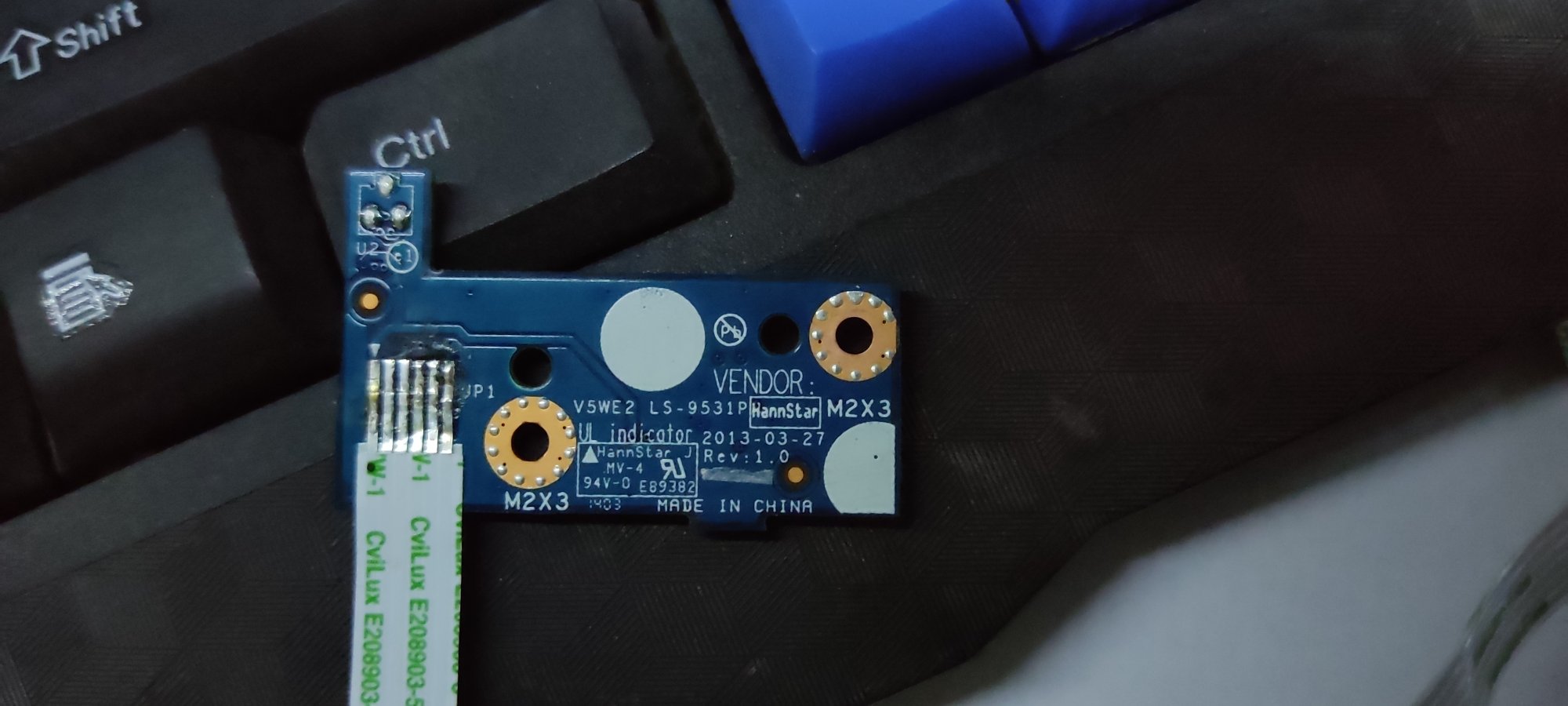

ولی باز کردم لپ تاپ و طبق گفته دوستان سنسور داره که عکسشو پیوست میزارم


mr-ha

کاربر
2014-06-17
258
80
مجدد سلام
طبق شماتیک لب‌تاپ شما، مدل برد دکمه پاور LS-9531P هست. تصاویر این برد رو میفرستم؛ سنسور اثرهال رو روش مشخص کردم. ببینید آیا مشابه این برد در لب‌تاپ شما هست؟

مشاهده فایل‌پیوست 199160مشاهده فایل‌پیوست 199163
مشاهده فایل‌پیوست 199156
مشاهده فایل‌پیوست 199157



مشاهده فایل‌پیوست 199158
مشاهده فایل‌پیوست 199159
سلام ممنون بابت وقتی که میزارید

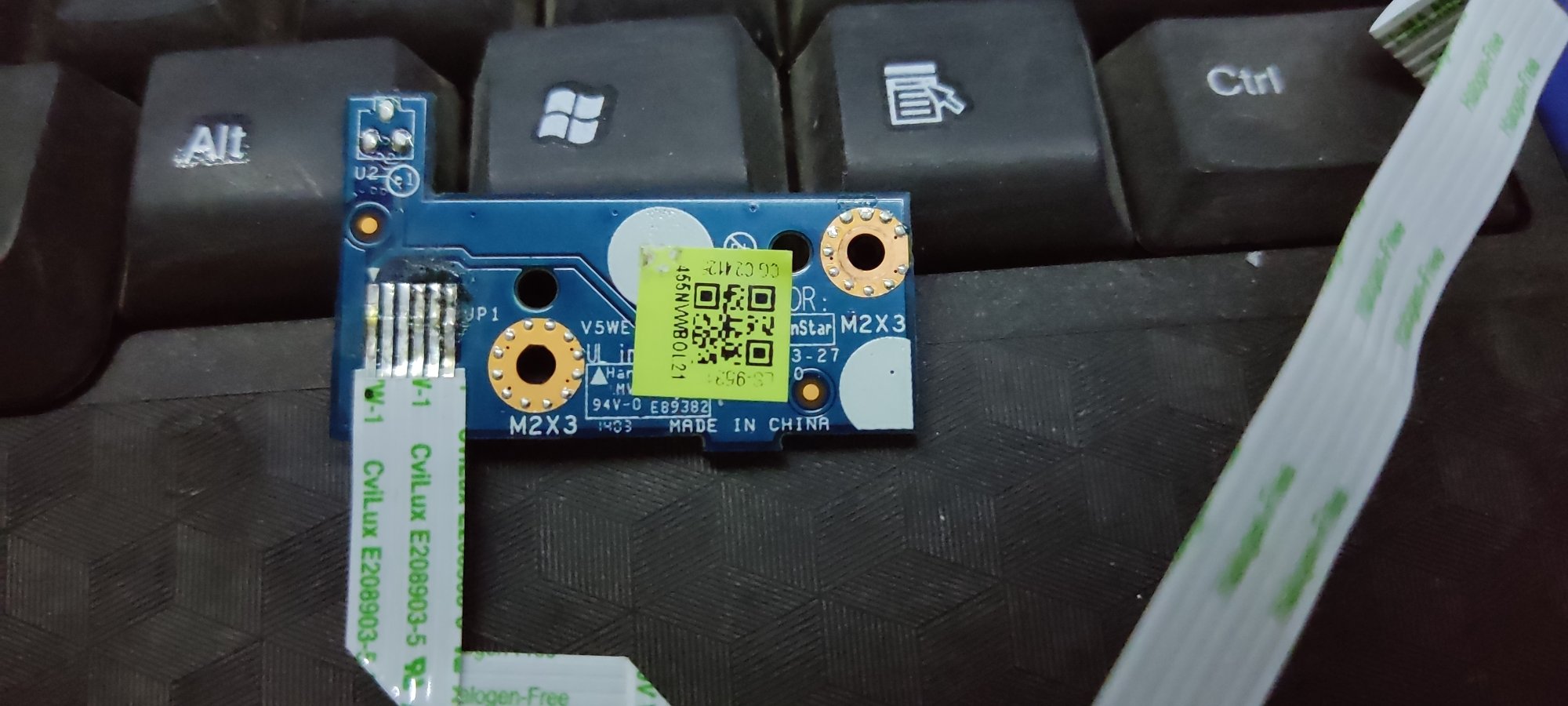

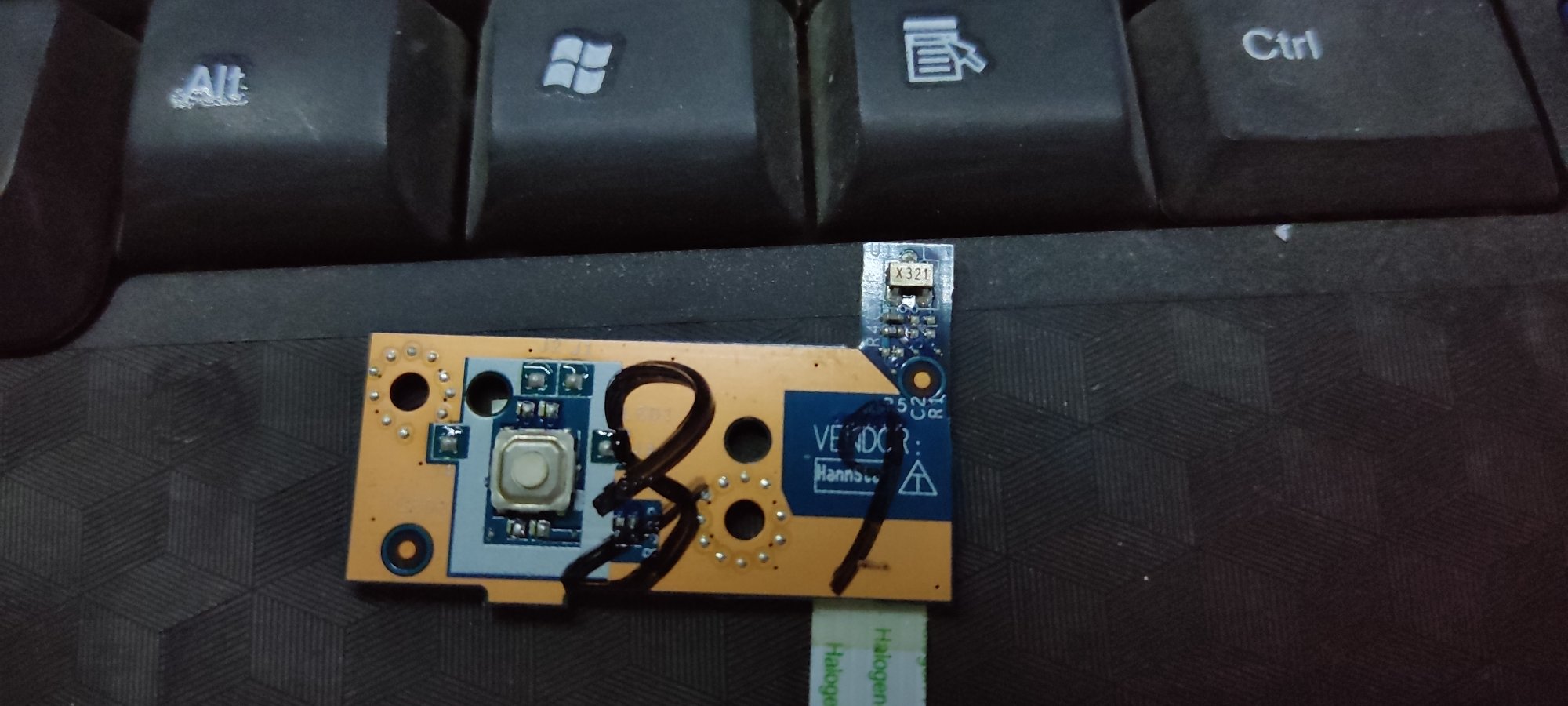

ارره باز کردم دقیقا مشابه همین برد داره
اون سنسور تست کردم ولی متاسفانه آهنربا دم دستم نبود،فقط با مولتی متر تست بوق گرفتم که هر سه پایه به هم راه میده حتی با تعویض پلاریته و اون مقاومت R4زیر سنسور هم تست بوق گرفتم،اتصال کوتاه هست.


پیوست‌ها

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
792
1,328
سلام ممنون بابت وقتی که میزارید
ارره باز کردم دقیقا مشابه همین برد داره
اون سنسور تست کردم ولی متاسفانه آهنربا دم دستم نبود،فقط با مولتی متر تست بوق گرفتم که هر سه پایه به هم راه میده حتی با تعویض پلاریته و اون مقاومت R4زیر سنسور هم تست بوق گرفتم،اتصال کوتاه هست.
با توجه به اینکه ولتاژ تو مدار هست؛ تست بوق جواب نمیده.
کد آیسی اثرهال رو بگید‌.
ضمنا تصویری ارسال نشده
