مشکل: مشکل تصویر در مین برد ms-ae121 all-in-one

[artin3]

در تکمیل حرف دوستمان قطعات smd پشت پورت خروجی را چک کنید
البته جای سوکت هم چک شود

منظورتان را از smd پورت خروجی روشنتر بیان کنید



[brutalfast]

منظورتان را از smd پورت خروجی روشنتر بیان کنید

یک سری خازن مقاومت سلف مقاومت فیوزی و حتی IC ممکن باشه با تست بازر به راحتی می توانید مشکل را پیدا کنید البته حتما اول از سوکت شروع کنید با یک سوزن که داخل حفره های سوکت خروجی می گیرد و پایه های زیرین ببینید اتصالی دارد یا نه اگر اتصالی همه پایه ها بود که بروید سراغ قطعات بعدی و در غیر اینصورت خود سوکت خراب است.

بعد مطمئنید خروجی HDMI ندارد؟

این دوتا خروجی چی هست؟



[artin3]

یک سری خازن مقاومت سلف مقاومت فیوزی و حتی IC ممکن باشه با تست بازر به راحتی می توانید مشکل را پیدا کنید البته حتما اول از سوکت شروع کنید با یک سوزن که داخل حفره های سوکت خروجی می گیرد و پایه های زیرین ببینید اتصالی دارد یا نه اگر اتصالی همه پایه ها بود که بروید سراغ قطعات بعدی و در غیر اینصورت خود سوکت خراب است.

بعد مطمئنید خروجی HDMI ندارد؟

این دوتا خروجی چی هست؟

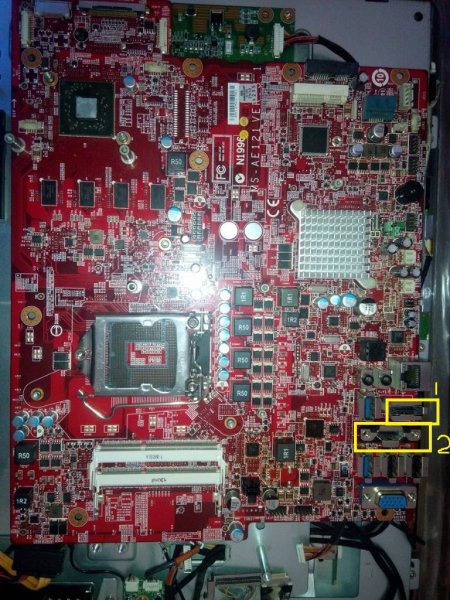

مشاهده فایل‌پیوست 107006

فقط خروجی VGA دارد
اولی مال هارد
دومی ورودی hdmi



[artin3]

قسمت گرافیک و چیپ گرافیک. سوکتهای خروجی تصویر



[AMD]

ببینید برای گرافیک video bios توی این قسمت وجود ندارد ؟



[AMD]

دوست عزیز cpu مشابه داری ؟ یک تستی بزنید .



[artin3]

دوست عزیز cpu مشابه داری ؟ یک تستی بزنید .

CPU دستگاه 1156 i7 8m مشابه ندارم



[artin3]

ببینید برای گرافیک video bios توی این قسمت وجود ندارد ؟

اونجا نداره ولی با لاتر از پورتهای خروجی و ورودی یدونه هست



[artin3]

اونجا نداره ولی با لاتر از پورتهای خروجی و ورودی یدونه هست

ای سی کنار چک برنگ سبز



[artin3]

اینم تصویر سوکتهای خروجی از قسمت گرافیک که به پنل دستگاه میرود
