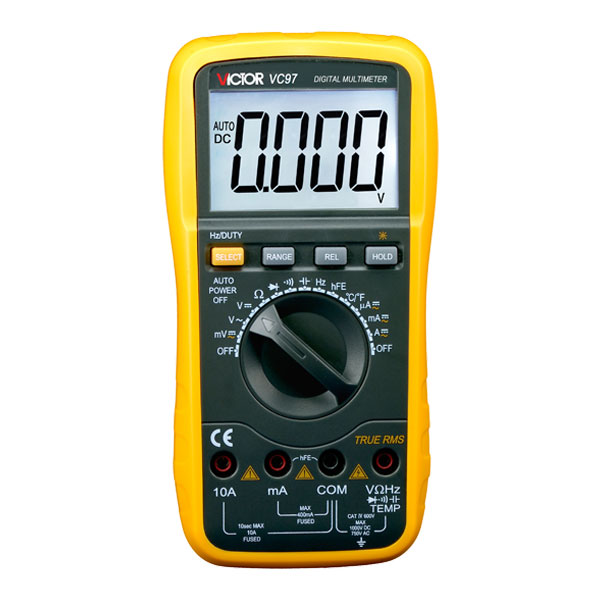

مشکل: مشکل بهم ریختگی مولتی متر ویکتور ونیاز به کالیبره VICTOR VC-97

[sahamipoor]

سلام ودرود همکاران....
مولتی متر معروف VC-97 در حالت فرکانس باهاش فرکانس خروجی (گیت های لباس فروشی) رو اندازه خواستم بگیرم که یه صدای موزیک خاصی که تابحال نشنیده بودم بزنه.پخش کرد وریست شد
وبا روشن کردن دوباره ظاهرا درسته ولی در قسمت ولتاژ DC رو نیم ولت حالت منفی میزنه وصفره نمیشه اول کار ودر حالت های دیگه(خازن سنج وفرکانس متر ) دقتش بهم ریخته..
میدونید که: این مدل کلید کالیبره داره ولی روند کالیبره ولتمترش رو نمیدونم ...
اما قسمت اهمش رو کالیبره کردم

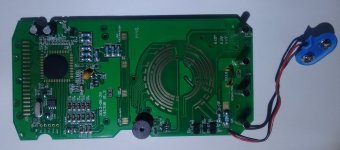

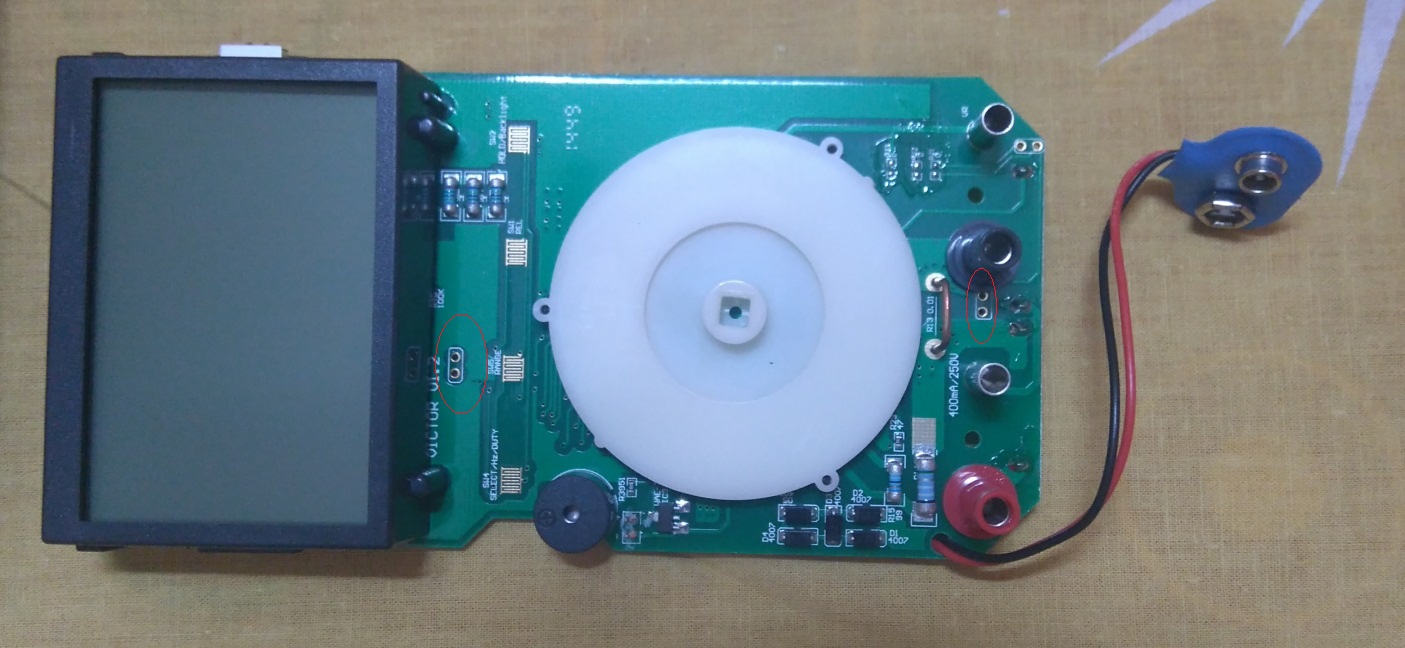

تست پوینت قرمز رنگ هردوشون در حالتی که خاموش کنید وبگیرند محل اتصال رو و روشن کنید به حالت CALL میره وشروع به اسکن ونمونه گیری ورودی میکنه


برای کالیبره با ولتاژ های مختلف تست کردم ولی بازهم ERROR 0 میده..

مشکل فعلی:
در حالت ولتمتر دی سی.عدد اولیه صفر نمشه..(مثل پارسنگ)...وهمیشه مقدار رو نیم ولت کمتر نشون میده چون نیم ولت منفی میزنه اونم با تغییر ونوسان



[sahamipoor]

اینم فایل ایپرام از سایت پشتیبان ویکتور

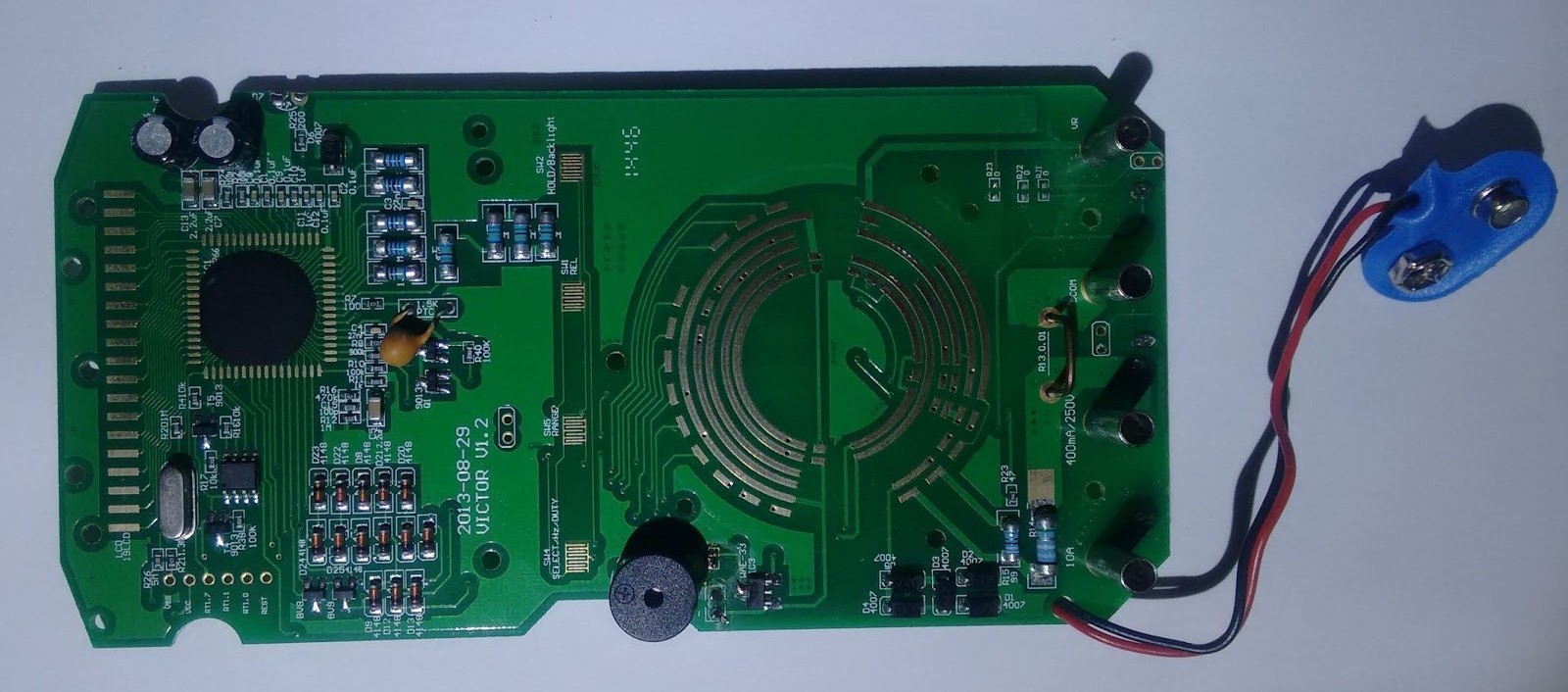

فایل ایپرام ماین برد VICTOR 1.1 و 1.2 باهم یکی هستند



[milaaaad]

تست شد ok ok:



[babakanathem]

سلام دوست عزیز ،امکان داره روشی که برای کالیبره کردن انجام دادید رو یک بار دیگه توضیح بدید ،منظورتون از تست پوینت چی هست، با تشکر



[ghmb]

سلام وقت بخير دوست گرامي آيا مشكل صفرنشدن مقدار زمان اتصال پرابها در وضعيت اهم وتست ديود با پروگرام كردن مولتي متر حل ميشه ولطف كنيد روش پروگرام هم توضيح بديد متشكرم



[sahamipoor]

سلام وقت بخير دوست گرامي آيا مشكل صفرنشدن مقدار زمان اتصال پرابها در وضعيت اهم وتست ديود با پروگرام كردن مولتي متر حل ميشه ولطف كنيد روش پروگرام هم توضيح بديد متشكرم

درود...
پراگامر فایل مربوط به آی سی ایپرام 8 پایه کوچک کنار سی پی یو بزرگه هست که باید با دستگاه پروگرامر به راحتی پاک وپروگرام مجدد کنید.
صفر نشدن دلایل زیادی داره ولیا ونایی که قابل حله فقط دقت در مقدار مقاومت هاش.تست دیود های محافظتی وهمچنین سالم بودن یا تعویض قطعه ntc در پراب + قرار داره



[Ferydon62]

سلام خیلی عالی تجربه خوبی بود ممنون از عزیزان موفق باشین🙏🙏🙏👌👌



[majid nike]

درود...
پراگامر فایل مربوط به آی سی ایپرام 8 پایه کوچک کنار سی پی یو بزرگه هست که باید با دستگاه پروگرامر به راحتی پاک وپروگرام مجدد کنید.
صفر نشدن دلایل زیادی داره ولیا ونایی که قابل حله فقط دقت در مقدار مقاومت هاش.تست دیود های محافظتی وهمچنین سالم بودن یا تعویض قطعه ntc در پراب + قرار داره

دوست عزیر برای من تو حالت اهم صفر نمیشه .تو کیلو هم چرا .هر دفعه یه اهمی میده .راه حل چیه



[Celine82]

سلام، با این ای سی قیری ها فرکانس بگیرید دیگه دست بشو نیست، برای اطلاع رسانی گفتم چون چند مورد مشابه همین مشکل رو داشتند



[sahamipoor]

دوست عزیر برای من تو حالت اهم صفر نمیشه .تو کیلو هم چرا .هر دفعه یه اهمی میده .راه حل چیه

درود..
باید تمامی قطعات داخلی اعم از مقاومت ها وخازن ها چون مقدارش رو هم کنارشون نوشته دقیق وسالم باشه وقطعه ptc هم عوض بشه ومخصوصا ترانزیستورهای دیدودی سه پایه..غیر از این راه حلی نداره ومن خودمم دنبال حل این مشکلم
