درخواست: مشکل برق خوردگی گوشی بیسیم پاناسونیک 1272

[amirdadashi]

روی برد نوشته SA101 دقیقا بعد از سوکت تلفن هستش یعنی جزء اولین قطعاتی هستش که بعد از سوکت تلفن هستش.



در شمن این ترانزیستورهایی که فرمودید SMD هم هستند یا فقط از نوع DIP هستند اگز SMD هستند و کد آن را حفظ هستید لطف کنید کد آن را نیز بفرستید.

با تشکر فراوان



[abady]

با سلام.....در مورد sa ها فکر کنم نوعی دیود باشند ولی ترانزیستورها نوع DIP مورد نظر من بودند........با تشکر



[amirdadashi]

پس با ابن وجود فقط یک ترانزیستور با نام A1927 موجود است آیا درست است؟
اگر این قطعه نیز درست بود و با برداشتن وریستور قرمز رنگ مشکل حل نشد چه باید کرد ؟
در ضمن دیود زنر ندارد ولی یک قطعه smd دارد که 4 پایه است و شبیه رگولاتور است دوپایه در یک طرف ورودی و دو پایه در طرف دیگر که + و - هستند قرار دارد که خروجی آن 59 یا 60 ولت dc است که به خط وصل میشود ولتاژ می دهد.



[amirdadashi]

این قطعه 4 پایه نزدیک به سوکت تلفن است.



[abady]

با سلام.....دوست عزیز مشکلل اکثرا در قطعاتی که در عکس مشخص کردم بوجود میاد شما با دقت همه را تست و نتیجه را اعلام بفرمایید ضمنا آیا در سوکت ورودی به حالت اتصال کوتاه است یا نه؟.........با تشکر



[reza_476]

با سلام

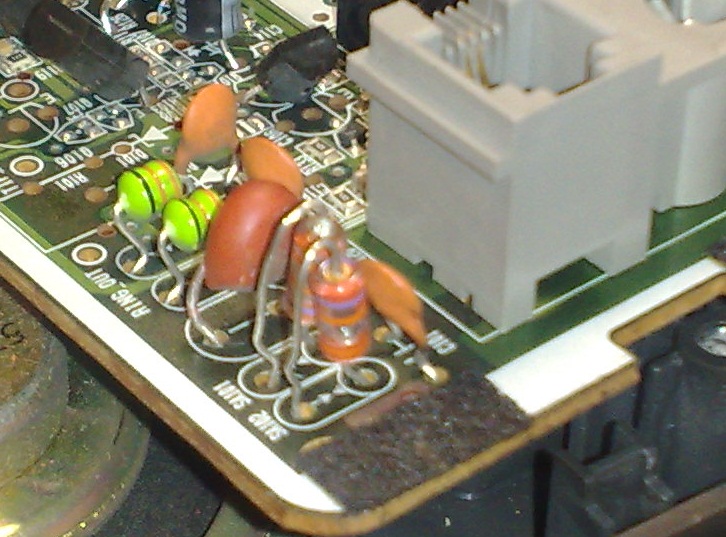

اگر همه قسمتهای کامل بعد از پریز کابل تلفن همانند شکل بالا باکیفیت گذاشته بودی بهتر راهنمایی میشدی



[amirdadashi]

سوکت اتصال کوتاه نیست.
با تشکر



[reza_476]

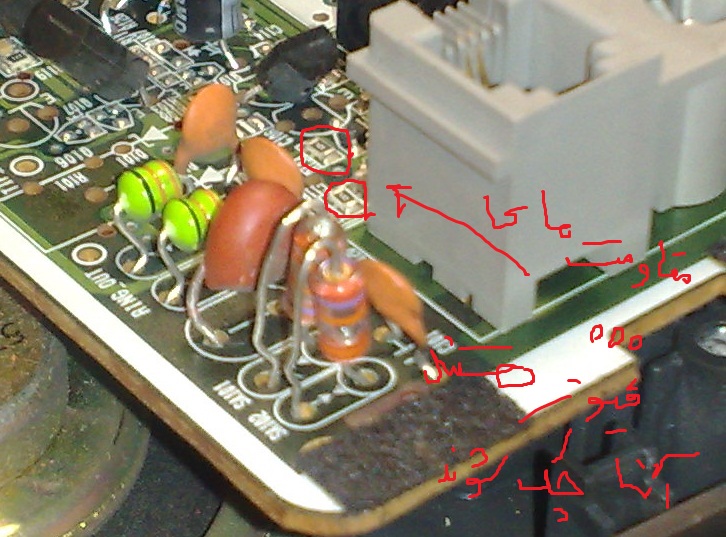

مقاومت های اس ام دی 3 تا صفر فیوز هستند آنها هم احتمال زیاد میسوزند مطابق شکل زیر:



[abady]

با سلام.....دوست عزیز راهکارهای دوستمان را بکار بگیر در ضمن از قطعه چهار پایه نامبرده یک عکس بذار و دوباره تکرار میکنم آیا ترانزیستورها و قطعاتی که در پست اول مشخص کرده بودم تست کردید درست بودند یا نه و از همه مهمتر دلیل اصلی روشن نشدن وجود اتصال کوتاه یا قطعی در مدار میباشد لطفا چک و نتیجه را اعلام بفرمایید.....با تشکر



[amirdadashi]

تمامی قطعاتی که فرمودید تست کردم درست بودند به جز آن وریستور قرمز رنگ بالای برد.
متشکر از راهنمایی هایتان چشم عکس را هم قرار می دهم.

در ضمن دوست عزیز مقاومت چند کیلو اهمی چگونه نقش فیوز را انجام می دهد؟
