مشکل: مشکل برد تغذیه dvb

[electronium]

سلام دوستان
منم همین برد رو دارم و اون مقاومت بزرگ کنار کلید اصلی سوخته
با ی مقاومت ۲/۲ عوضش کردم درجا اونم سوخت
میشه راهنمایی بفرمایین. ممنون.

پل دیود ... خازن صافی.. .و در صورت وجود آیسی .. آیسی رو تست صحت بگیرید



[bahram68]

تست کنید اتصال کوتاه در قسمت داغ برد هست پیدا کنید احتمال زیاد ای سی سوخته



[ramtin_arm]

سلام لطفا خازن سمت راست که دورش خط کشیده شده چند ولت و چند فاراد می باشد؟



[asghar611]

سلام لطفا خازن سمت راست که دورش خط کشیده شده چند ولت و چند فاراد می باشد؟

خازن بزرگ صافی 400 ولت از 10 تا 33 میکرو متقیر در دستگاه های مختلف



[asghar611]

سلام لطفا خازن سمت راست که دورش خط کشیده شده چند ولت و چند فاراد می باشد؟

خازن بزرگ صافی 400 ولت از 10 تا 33 میکرو متقیر در دستگاه های مختلف(سهوا 2 بار ارسال شد )



[mohammad2977]

سلام. ممنون از همه دوستان ....... من هم همون تغذیه رو دارم. تمام خازن ها و ای سی رو هم عوض کردم.... ولی درست نشد.... ولتاژ ثابت نمیشه ... مدام نوسان میکنه..... لطفا اساتید من رو هم راهنمایی بفرمایند



[HOS.SEIN]

سلام دوستان منم همین برد تغذیه رو دارم ولتاژ های خروجی اول نوسان داشتن با تعویض خازن کنار کانکتور برق 220v نوسان اوکی شد ولی موقه اتصال به مادربرد ولتاژ ها کاهش پیدا میکنن و به جای ولتاژ 5v/gnd/20v/15v میرن رو 0.100v/gnd/8v/5v
بنظرتون باید اون خازن بزرگه که یکی از همکارا علامت زده رو عوض کنم؟



[HOS.SEIN]

سلام دوستان منم همین برد تغذیه رو دارم ولتاژ های خروجی اول نوسان داشتن با تعویض خازن کنار کانکتور برق 220v نوسان اوکی شد ولی موقه اتصال به مادربرد ولتاژ ها کاهش پیدا میکنن و به جای ولتاژ 5v/gnd/20v/15v میرن رو 0.100v/gnd/8v/5v
بنظر شما باید اون خازن بزرگه که علامت زدین رو تعویض کنم?



[abbas_1m]

اولا دوباره به ترتیب از همون خازن راه انداز آیسی شروع کن تا تمامه خازن ها. بعدش بگرد دنبال سولفاته روی قطعات مخصوصا دیود.بعدش آیسی از خازن ولتاژ آبی هم غافل نشو.در آخر بازهم مشکل رفع نشد مین برد مشکل داره چون انگار ولتاژهات تا قبل از متصل کردن به مین اوکی هستن



[ایساتیس 2525]

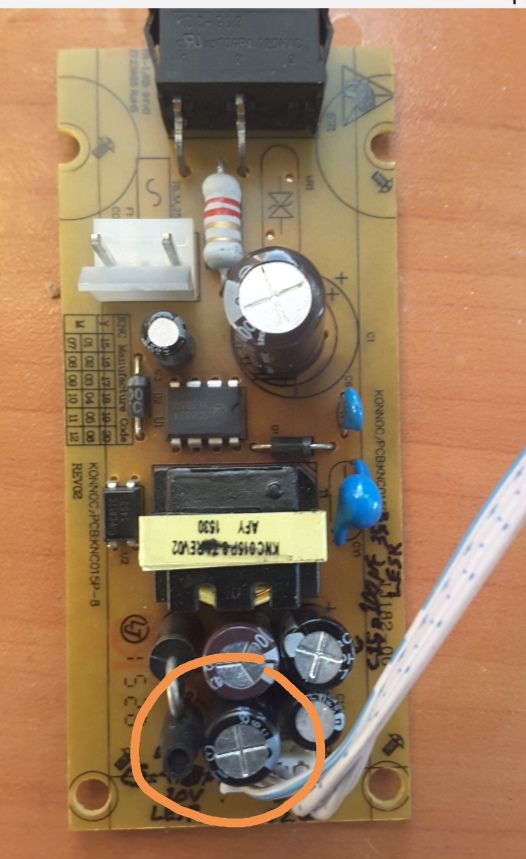

سلام دوستان لطفا کسی از مقدار ظرفیت خازنی که در عکس مشخص کردم را اطلاع داره مال من ترکیده
