مشکل با MC34063

[hamed_ghorba]

سلام

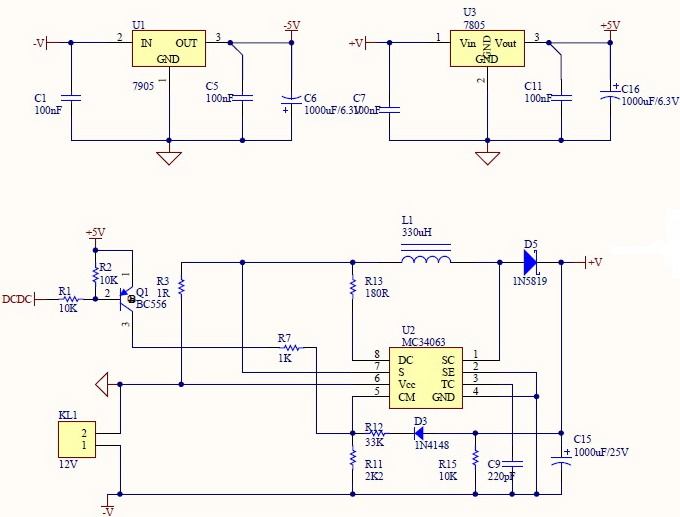

من قسمتی از یک مدار رو برایتان آپلود کردم , همانطور که در شکل دیده میشه یه کانورتر هستش اما مشکل اینجاست که وقتی بار روش میندازم ولتاژ خروجی کاهش پیدا میکنه , من حداکثر 400میلی آمپر جریان نیاز دارم , کسی پیشنهادی داره برای بهبود این مدار؟



[hamed_ghorba]

خروجی 7805 در حالت بی باری 5.1 ولت , با گذاشتم یه LED به 2ولت کاهش پیدا میکنه..!!



[صابری]

خروجی 7805 در حالت بی باری 5.1 ولت , با گذاشتم یه LED به 2ولت کاهش پیدا میکنه..!!

به نام خدا​

سلام دوست عزیز. شما ببینید اگر ورودی آن هم افت میکند که باید مسیر ورودی ولتاژ را بررسی نمایید وگرنه آی سی رگولاتور خراب است.
در ضمن ال ای دی ها با 2 ولت یا نهایتا 3 ولت کار میکنند و نباید در مسیر 5 ولت قرار دهید.

​



[hamed_ghorba]

به نام خدا​

سلام دوست عزیز. شما ببینید اگر ورودی آن هم افت میکند که باید مسیر ورودی ولتاژ را بررسی نمایید وگرنه آی سی رگولاتور خراب است.
در ضمن ال ای دی ها با 2 ولت یا نهایتا 3 ولت کار میکنند و نباید در مسیر 5 ولت قرار دهید.

​

ورودی کاهش پیدا میکنه , واسه همین کل کانورتر رو گذاشتم , مطمئن هستم که از رگلاتور نیست , کلا رگلاتور رو برداشتم اما باز مشکل همونه
با 5 ولت باید LED بسوزه اما ولتاژ کم میشه واسه همین چیزیش نمیشه...



[صابری]

ورودی کاهش پیدا میکنه , واسه همین کل کانورتر رو گذاشتم , مطمئن هستم که از رگلاتور نیست , کلا رگلاتور رو برداشتم اما باز مشکل همونه
با 5 ولت باید LED بسوزه اما ولتاژ کم میشه واسه همین چیزیش نمیشه...

به نام خدا​

سلام. ولتاژ تغذیه این رگولاتور از کجاست و چرا افت میکند؟ ممکن است C7 خازن مسیر ولتاژ ورودی خراب باشد.
​



[Service Manual]

سلام

آي سي هاي سري 78xx و 79xx با پکيج TO220 جريان خروجي تا حد يک آمپر ارائه مي کنند ، اما اين جريان خروجي به جريان ورودي هم بستگي داره ، يعني اگر شما يک ولتاژ 10 ولت با 100 ميلي آمپر به ورودي اين تيپ آي سي ها متصل کنيد و مثلا آي سي مورد استفاده 7805 باشد نبايد انتظار خروجي پنج ولت با جريان يک آمپر داشته باشيد . در اين حالت شما يک ولتاژ پنج ولت رگوله شده با جريان 100 ميلي آمپر خواهيد داشت . جريان خروجي زماني يک آمپر خواهد بود که جريان ورودي يک آمپر يا بيشتر باشد . البته اين تيپ آي سي ها با جريان خروجي 100 ميلي آمپر هم وجود دارد که مثلا نمونه پنج ولت آن با اين نام موجود هست : 78L05 و شکل ترانزيستورهاي معمولي مثل C945 هستند . ضمنا اين آي سي ها براي کارکرد صحيح بايد حداقل ولتاژ وروديشان سه ولت از ولتاژ خروجي بيشتر باشد مثلا براي يک آي سي پنج ولتي حداقل بايد ورودي هشت ولت باشد .

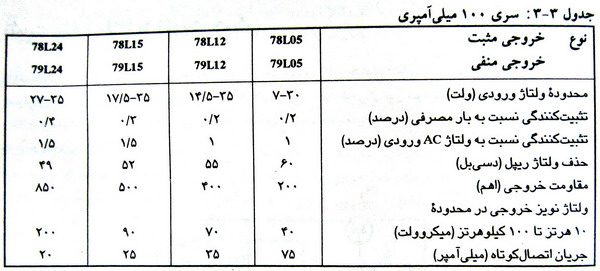

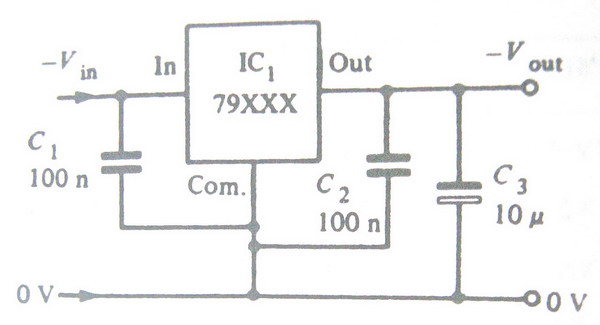

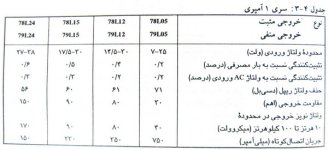

پيکربندي اين سري آي سي و مشخصات سري 100 ميلي آمپري و يک آمپري هم ضميمه شد :

[hide]








[/hide]

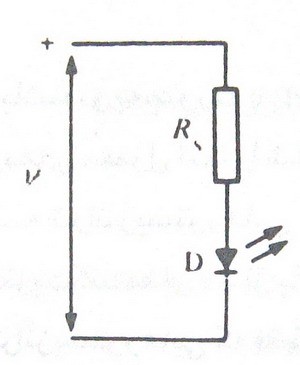

براي استفاده از ديودهاي نوراني هم حتما بايد يک مقاومت با ديود سري کنيد .

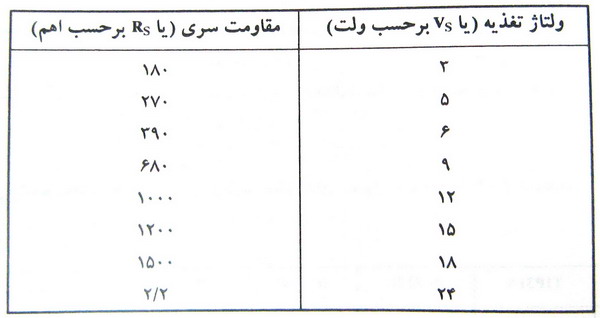

در جدول زير مقدار مقاومت لازم به ميزان ولتاژ ورودي درج شده است :

[hide]




[/hide]
راستي من متوجه نشدم شما با آي سي 34063 مشکل داريد يا با 7805

​



[hamed_ghorba]

راستي من متوجه نشدم شما با آي سي 34063 مشکل داريد يا با 7805

​

مشکل من با 34063 هستش , چون وقتی از 7805 خروجی 7805 از 6 به 2 3 کاهش پیدا میکنه , همانطور که تو نقشه میبینین وروری 7805 از 34063 میاد



[hamed_ghorba]

به نام خدا​

سلام. ولتاژ تغذیه این رگولاتور از کجاست و چرا افت میکند؟ ممکن است C7 خازن مسیر ولتاژ ورودی خراب باشد.
​

ولتاژ ورودی رگلاتور از 34063 میاد , مشکل من با همین افت ولتازه
c7 رو چک میکنم



[Service Manual]

مشکل من با 34063 هستش , چون وقتی از 7805 خروجی 7805 از 6 به 2 3 کاهش پیدا میکنه , همانطور که تو نقشه میبینین وروری 7805 از 34063 میاد

سلام مجدد

ببين اين آي سي 34063 يک کنورتور DC به DC هست ، مثلا شما به وروديش يک ولتاژ پنج ولت وصل مي کني بعد ميتوني طوري پيکربنديش کني که در خروجي هشت ولت به شما بده بعد اون هشت ولت رو بدي به يک رگلاتور پنج ولت و در خروجي رگلاتور پنج ولت داشته باشيد . حالا اين به چه دردي ميخوره ؟ فرض کنيد شما يک سيستم داريد که خروجي USB کم داره و قرار هست يک مبدل USB به اون وصل کنيد و مبدل ها معمولا بين چهار تا هشت خروجي USB تحويل ميدن و اگر قرار باشه همزمان هشت وسيله جانبي به يک پورت وصل باشه حتما تغذيه اون پورت کم ميشه يا حتي ممکن هست مادربرد آسيب ببينه بنابراين ميان از اين روش براي حل اين مشکل استفاده مي کنند ........

شما بايد عيب رو تفکيک کنيد ، ابتدا به خروجي ديود D5 بخشي که با V+ مشخص شده يک چيزي وصل کن که جريان بکشه ، مثلا چند ديود نوراني و ببين ولتاژ افت داره يا نه ؟ اگر افت نکرد که مشکل از آي سي 7805 و مدارات اون هست ، اما اگر افت کرد ايراد از آي سي 34063 و قطعات اطرافش هست که بايد تست کنيد .........

موفق باشيد .​



[hamed_ghorba]

قبلا این کارو کردم , در v+ هم افت ولتاژ دارم , آی سی 34063 رو هم عوض کردم اما نشد که نشد
