مشکل: مشکل بالا رفتن ولتاژ 3.3 زیر بار

[ahmad2121]

مقاومت72 اهم . 2 وات رو تست کنید تغییر اهم نداشته باشه
خازن 50 ولتی 1 میکرو را تعویض کنید( c27 )
خازن c20 , c21 را حتی با ظاهری سالم تعویض کنید ( این مورد ترجیحی هست )
تو کادر قرمز مقاومت های مخصوصا 100 اهم به پایین رو دقیقا اهم چک کنید
431 تو مسیر فیدبک هستش که داغ میشه ترانزیستور 1015 رو خارج از مدار تست کنیدو دیودهای 4148 شورت نباشن و یا نشتی نشده باشن ( اهم مشکوک پایین نشده باشن ).ن
نتیجه؟

این مقاومت 26 اهم 2 وات هست



[electronium]

بله 12 ولت و 5 ولت سالم هستن و هیچ مشکلی ندارن

ترانزیستور 1015 رو تست کنید نشتی نداشته باشه



[ahmad2121]

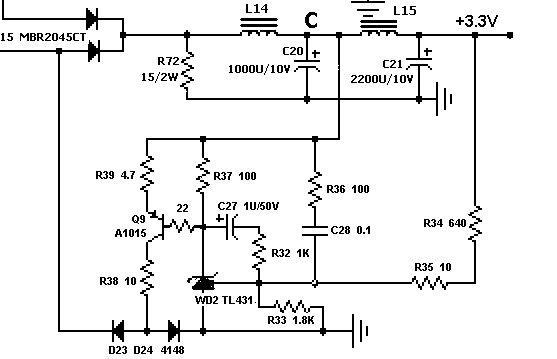

ترانزیستور 1015 رو تست کنید نشتی نداشته باشهمشاهده فایل‌پیوست 174613

داغ میکنه .



[electronium]

داغ میکنه .

شما باید ترانزیستور با توان بالاتر بزارید
[hide]

2SB514 ​

2SA2153

1281YTA_ 2s1020
​

[/hide]



[ahmad2121]

شما باید ترانزیستور با توان بالاتر بزارید
hidden content may not be quoted

بجای 1015 بزارم اینهارو؟



[electronium]

بجای 1015 بزارم اینهارو؟

بله



[ahmad2121]

شما باید ترانزیستور با توان بالاتر بزارید
hidden content may not be quoted

سلام برادر این هارو پیدا نکردم کل فروشگاه ها و بازار رو رفتم ولی نبود بجز اینها دیگه چی هست /



[electronium]

بجای 1015 بزارم اینهارو؟

[hide] آخرین تیر خلاص اینه که سه تا 1015 رو موازی کنی چاره ای نیست[/hide]



[ahmad2121]

hidden content may not be quoted

به نظرت کمی خطر ناک نیست؟



[electronium]

به نظرت کمی خطر ناک نیست؟

خیر ...امتحان کنید...موقت
