درود. این آیفون قدیمیه و تمام خازن های الکترولیت فابریکش، ژاپنی و درجه یک هستن. فرکانس کاری مدار و ولتاژ تغذیه پایینه و خازنها هم ژاپنی، بنابراین این مدار سالها بدون مشکل کار می کنه و مثل این چینی های الان اصلا نیاز به تعویض دوره ای خازن ها نیست. مدار ساده ای هست و قطعات نیمه هادی و مهمش یک آی سی آمپلیفایر صوتی GL386 (همون LM386 ولی ساخت کارخونه دیگری غیر از تگزاس اینسترومنتز هست) و چهار تا ترانزیستور bjt معمولی با یک دیود شیشه ای 4148 بیشتر نیست که تست کردنشون کاری نداره. آی سی LM386 فراوان و ارزانه و راحت می تونین عوض کنین.
به نظرم کلید فشاری به خاطر عمر زیاد دستگاه ممکنه کثیف شده باشه و اتصال نادرست پیدا کرده باشه. اگه بتونین اسپری کنتاک شور بزنین و بعدش چندین بار فشارش بدین و رها کنین تا پاک بشه عالی میشه. کلیدهای کشویی Voice و Ring رو هم اسپری بزنید.

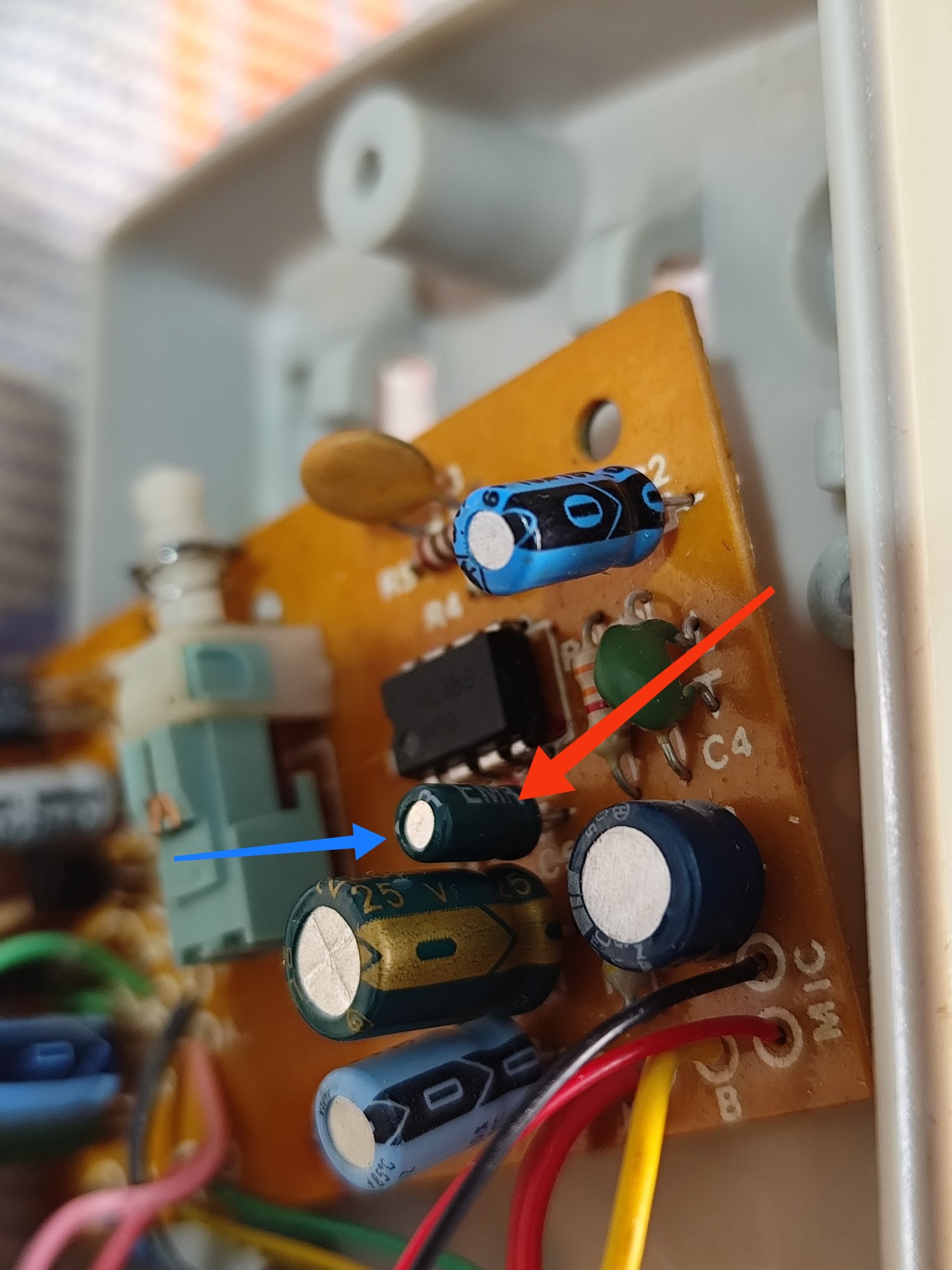

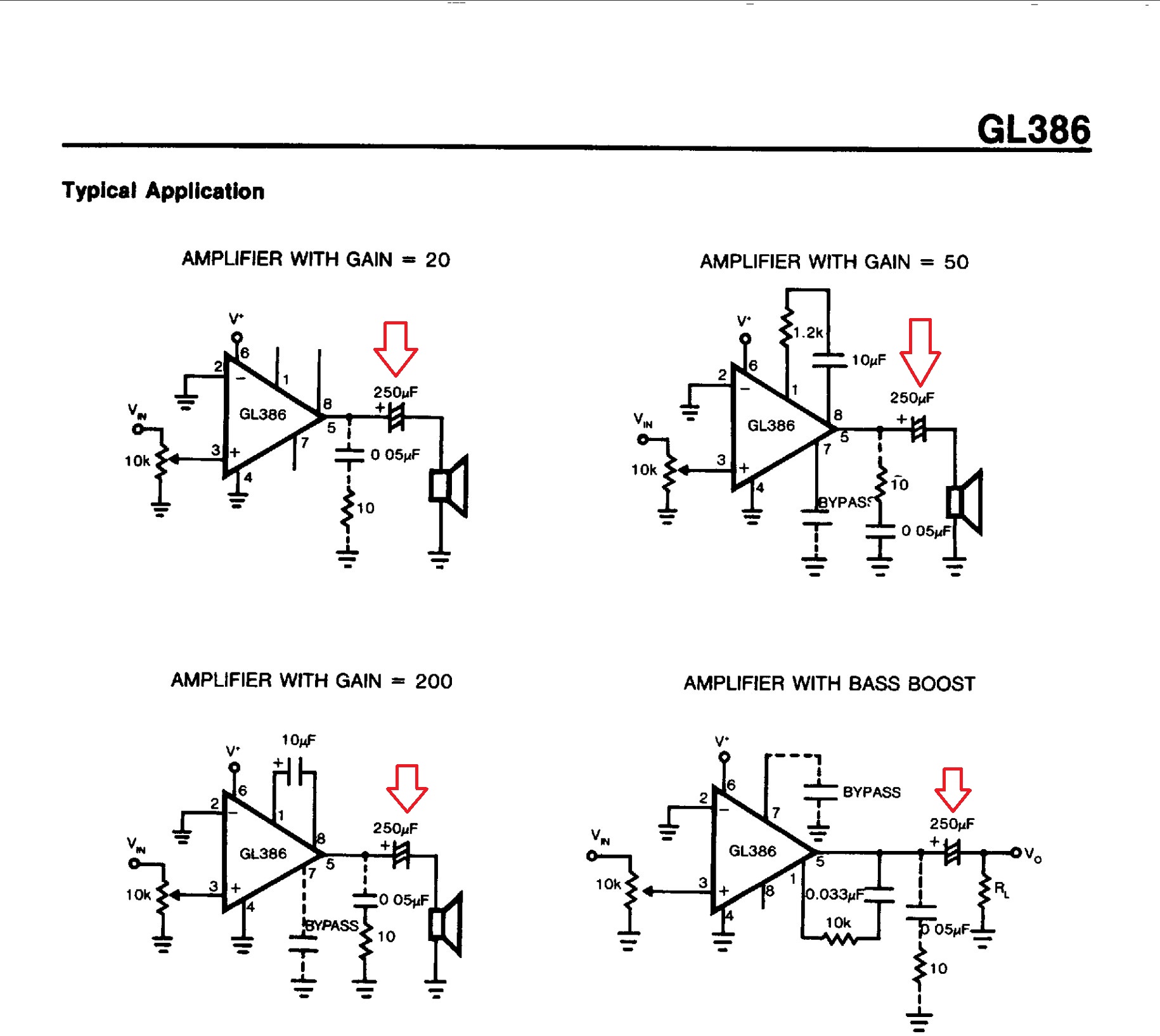

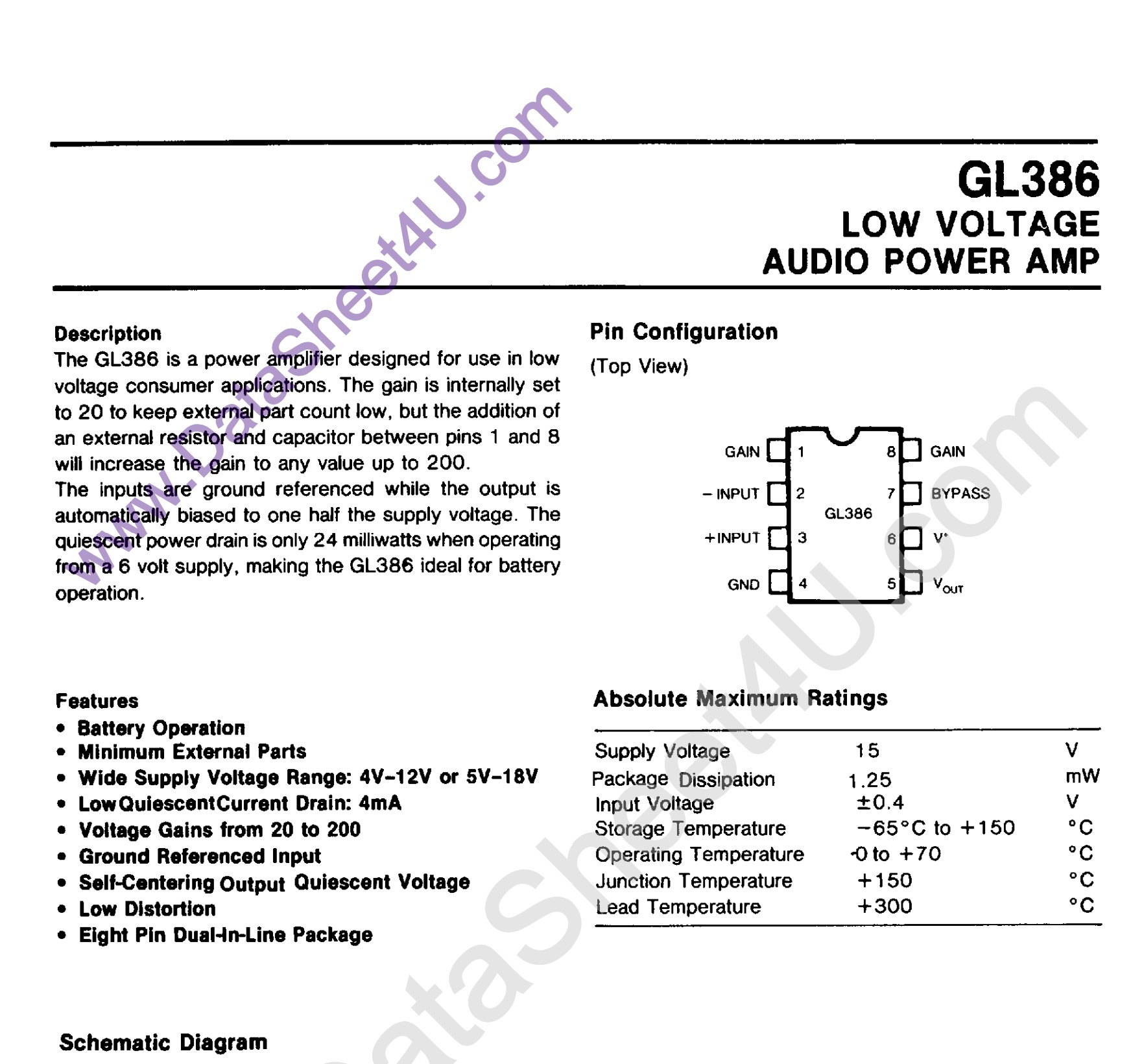

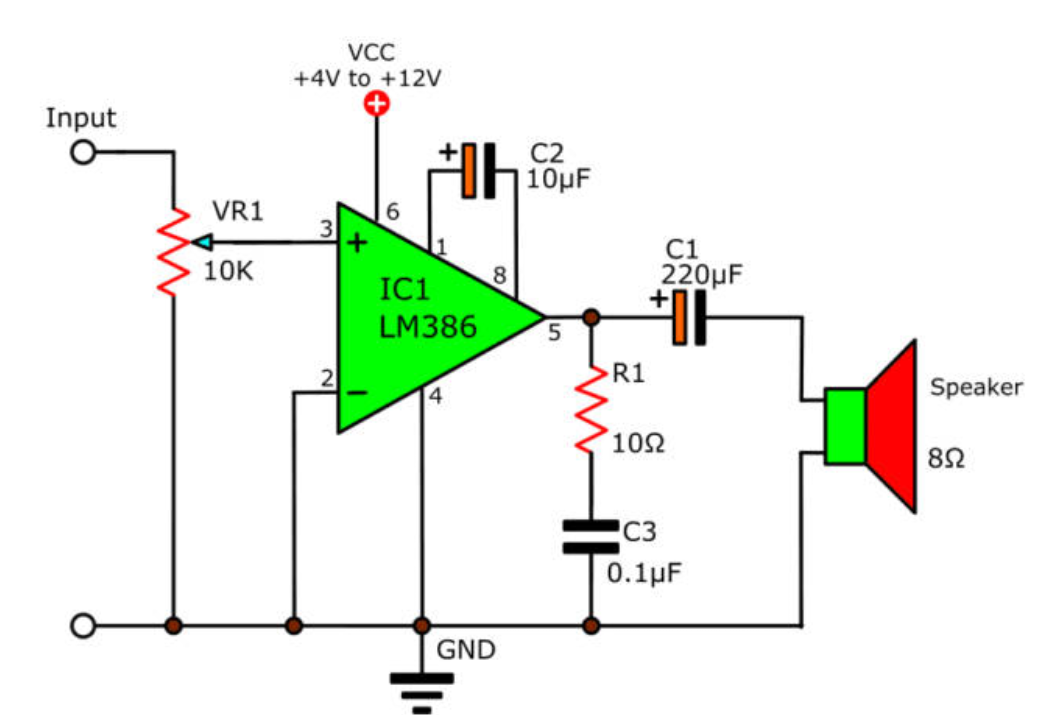

پایه شماره پنج آی سی (Vout) که خروجی صوت تقویت شده هست در تصویر پیوستی مشخصه و باید با خود آی سی مطابقت بدین. طبق راهنمایی همکار گرامی با قلع کش و هویه از پشت برد لحیم این پایه رو خارج کنید تا اتصال این پایه از مدار قطع بشه. و ببینین داغ شدن آی سی حل میشه یا نه.
تست میکروفون و مخصوصا اسپیکر را (از لحاظ اتصال کوتاه) فراموش نکنین.
به نظرم کلید فشاری به خاطر عمر زیاد دستگاه ممکنه کثیف شده باشه و اتصال نادرست پیدا کرده باشه. اگه بتونین اسپری کنتاک شور بزنین و بعدش چندین بار فشارش بدین و رها کنین تا پاک بشه عالی میشه. کلیدهای کشویی Voice و Ring رو هم اسپری بزنید.
پایه شماره پنج آی سی (Vout) که خروجی صوت تقویت شده هست در تصویر پیوستی مشخصه و باید با خود آی سی مطابقت بدین. طبق راهنمایی همکار گرامی با قلع کش و هویه از پشت برد لحیم این پایه رو خارج کنید تا اتصال این پایه از مدار قطع بشه. و ببینین داغ شدن آی سی حل میشه یا نه.
تست میکروفون و مخصوصا اسپیکر را (از لحاظ اتصال کوتاه) فراموش نکنین.
