درخواست: مشکلات خود را در رابطه با تعميرات تلفن های رومیزی در اين تاپيک مطرح کنيد

[Mahdi307]

با سلام بر اساتید یه تلفن GEEPAS مدل GRP7214 به خط وصل میکنی هیچ عملی انجام نمیده نه بوق داره ونه صفحه نمایش کار میکنه ورودی رو چک کردم وریستور سالم دیود های ورودی سالم یه زینر ۱۸ ولتی معیوب ک تعویض شد قطعات SMDهستش که ی ترانزیستور VVY معیوب که با 92 تعویض کردم ولی همچنان مشکل رفع نشده



[aga2000]

سلام
علت بوجود آمدن مشکل را بیان کنید، برق خوردگی بوده؟!
تصویر از برد گوشی(پشت و رو) و کارهایی که انجام شده



[Mahdi307]

سلام
علت بوجود آمدن مشکل را بیان کنید، برق خوردگی بوده؟!
تصویر از برد گوشی(پشت و رو) و کارهایی که انجام شده

ممنون دوست عزیز تلفن به برق زده شده و وریستور معیوب که از مدار خارج زنر۱۸ ولتی معیوب که تعویض شد و ترانزیستور smdH2LB که متصل به زنر بود که معیوبه نمیدونم مشابه ترانزیستور چیه در ضمن تمام دیود ها ترانزیستور ها و کلید هوک چک شده و سالم هستند اگه میشه راهنمایی بفرمایید



[Mahdi307]

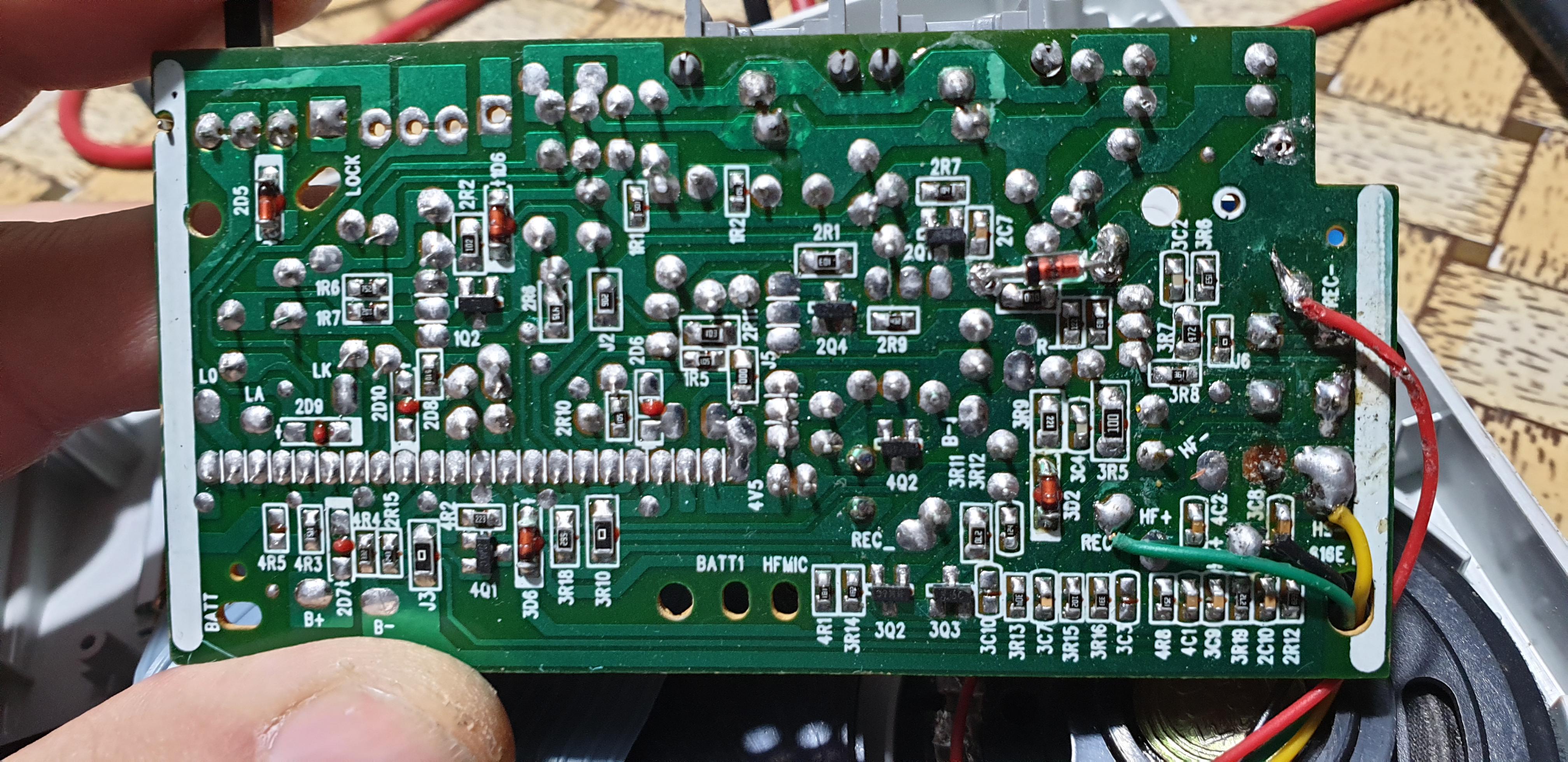

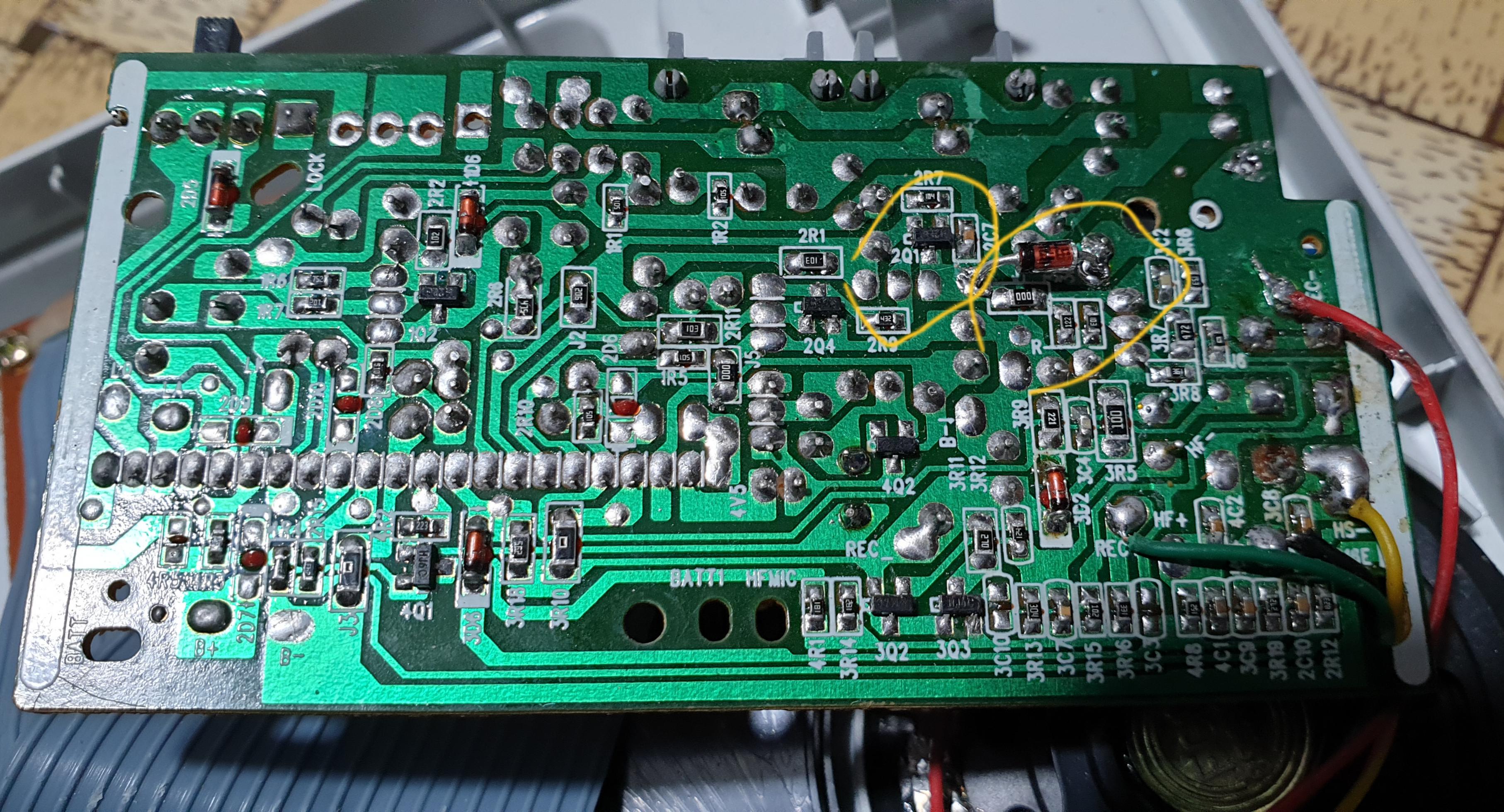

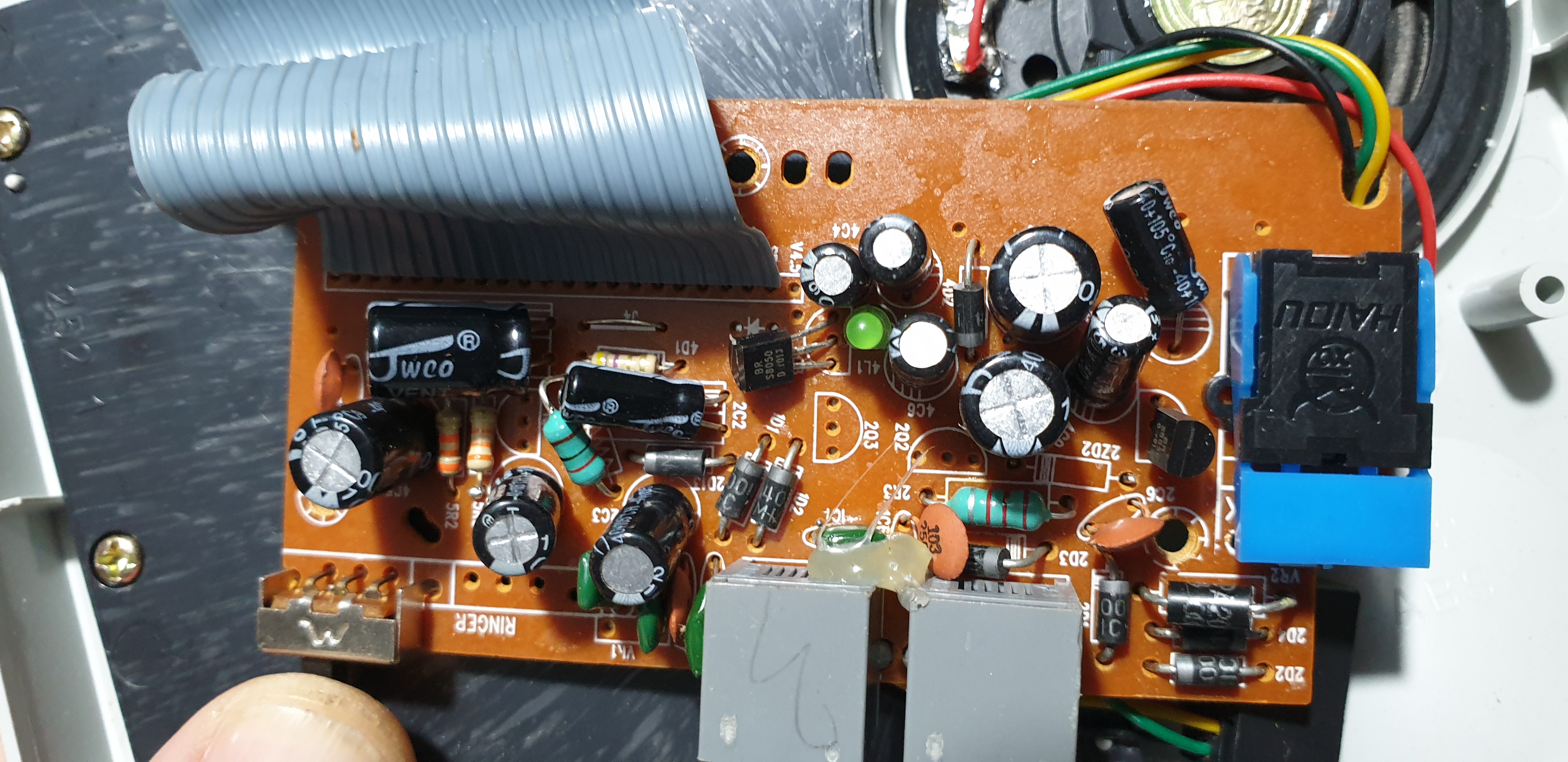

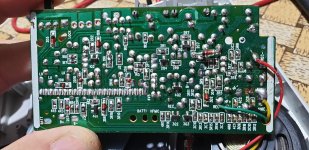

اینم عکسها



[Mahdi307]

کسی نیست جواب ما رو بده



[aga2000]

سلام
اون ترانزیستور که مشخص کردی به جاش A92جایگزین کن، پایه کنار سمت راست ترانزیستورA92 به دیود زنر وصل میشه، اون فیوز SMD 000 کنارش رو هم چک کن،.



[Mahdi307]

سلام تلفن رومیزی Geepas صدای دهنی خیلی ضعیف انتقال پیدا میکنه البته قبلا مشکلی که داشت گوشی رو برمیداشتی صدای بوق هم از بلندگو و گوشی میومد که با تعویض کلید هوا برطرف شد ولی صدای دهنی ضعیفه کارهایی که انجام دادم تمام دیود ها و ترانزیستور ها چک شد و کپسول دهنی هم تعویض شد حتی منفی و مثبت رو هم چک کردم اگه ممکنه اساتید راهنمایی بفرمائید



[Mahdi307]

کسی نیس جواب ما رو بده؟



[Mahdi307]

اساتید کمک



[Mahdi307]

سلام تلفن رومیزی Geepas صدای دهنی خیلی ضعیف انتقال پیدا میکنه البته قبلا مشکلی که داشت گوشی رو برمیداشتی صدای بوق هم از بلندگو و گوشی میومد که با تعویض کلید هوا برطرف شد ولی صدای دهنی ضعیفه کارهایی که انجام دادم تمام دیود ها و ترانزیستور ها چک شد و کپسول دهنی هم تعویض شد حتی منفی و مثبت رو هم چک کردم اگه ممکنه اساتید راهنمایی بفرمائید

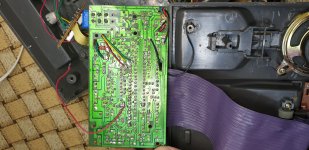

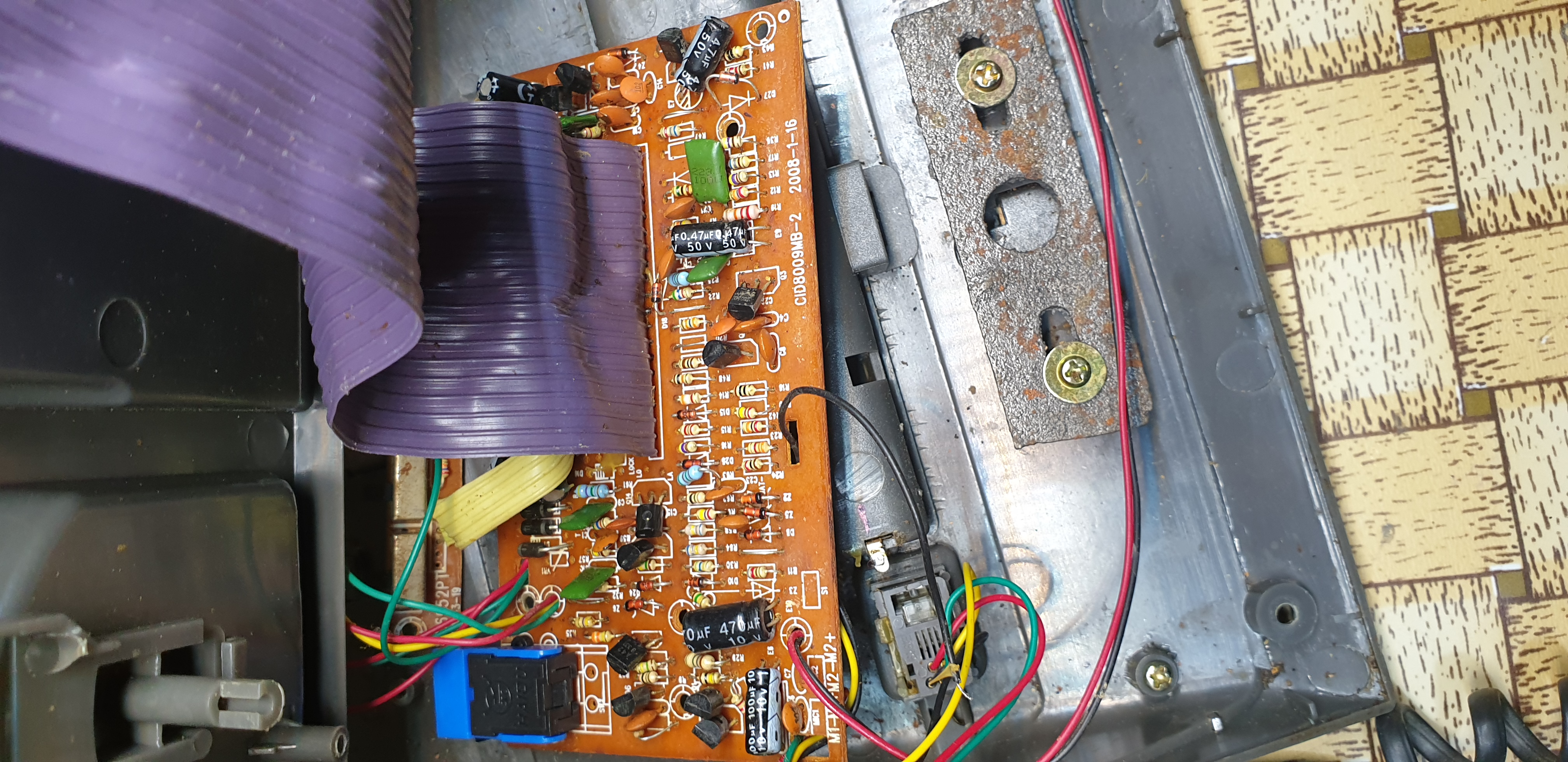

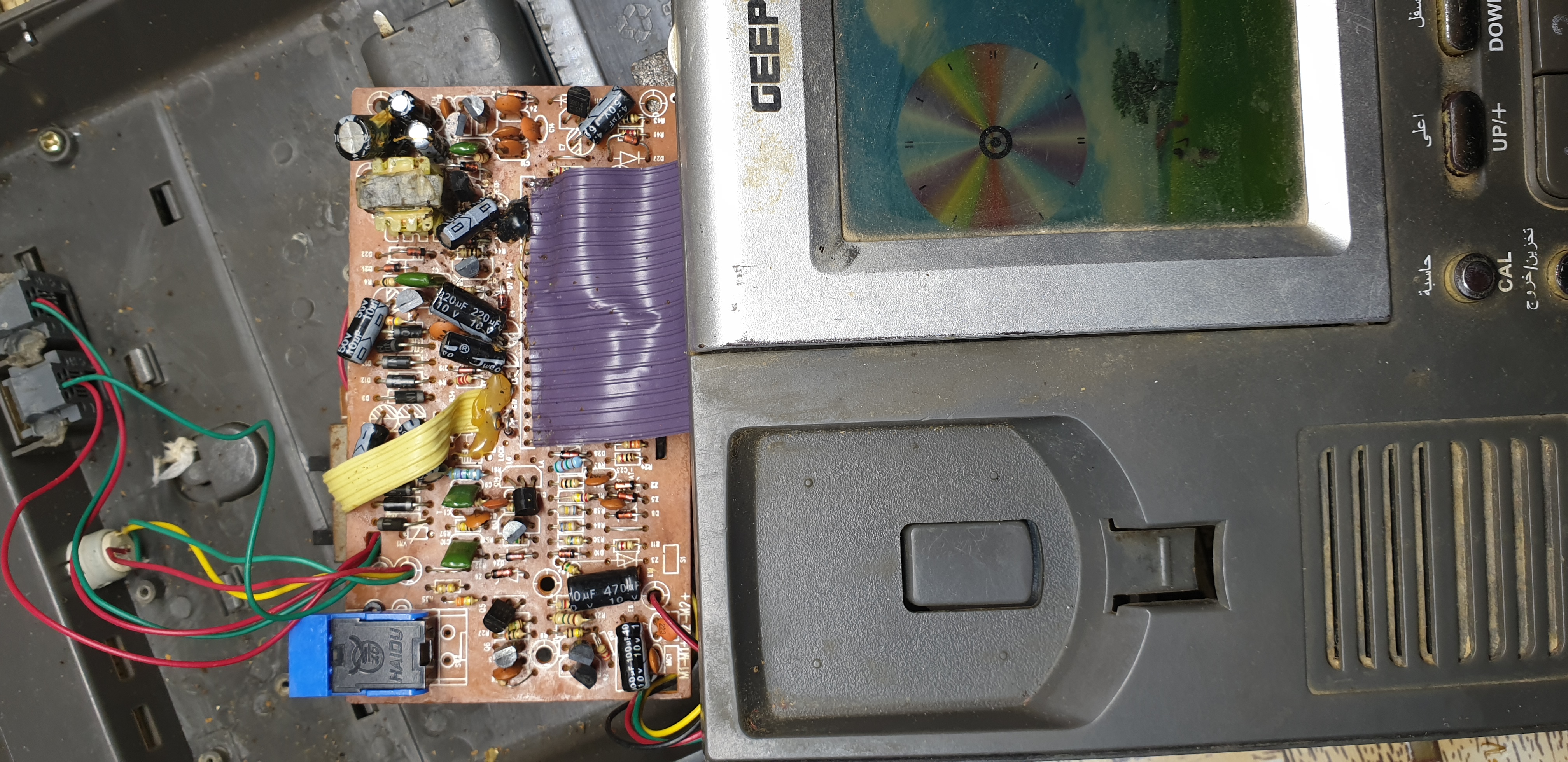

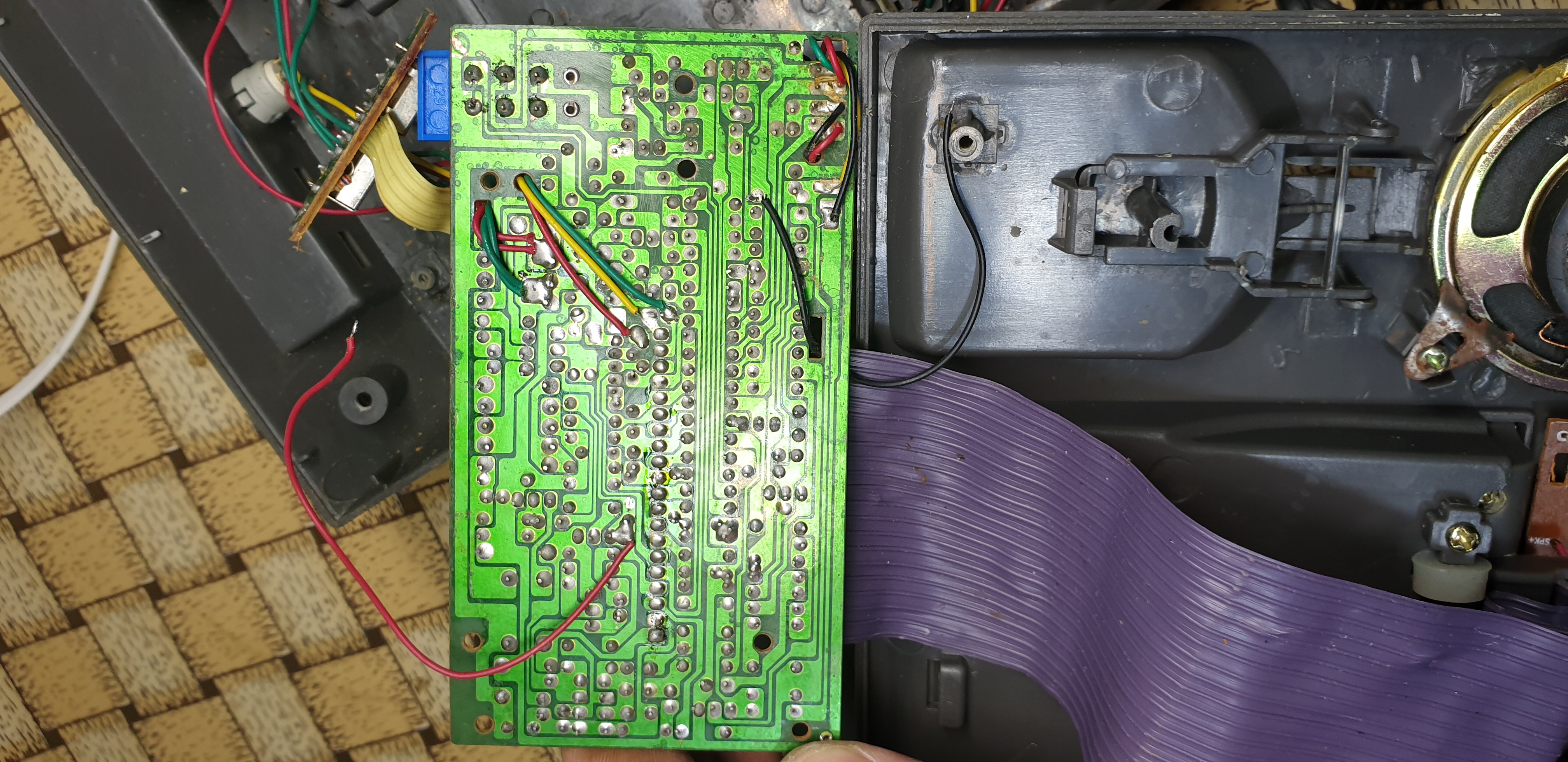

مشاهده فایل‌پیوست 166804
مشاهده فایل‌پیوست 166805
مشاهده فایل‌پیوست 166806

با سلام به اساتید محترم نمیدونم چطوریاس کسی یه نگاه نظری به ما نمی کنه والله دیگه خسته شدیم هر چی این برد تلفن را بالا و پایین میکنم صدای دهنی ضعیف میرود
