saeid69 گفت:
به چه صورت باید از دیودها استفاده کرد؟
کلیک کنید تا گسترش یابد...

6 عدد زنر 5 ولتی .. روی هر پین 1 زنر به + و یک زنر به -
اون دوتا دیود تک میتونید استفاده نکنید

Y

yousef55

کاربر vip
کاربر
2009-07-17
126
279
saeid69 گفت:
ممنون از پاسختون
ببخشید خروجی های مدار را به کدوم قسمت تستر باید وصل کنیم؟
کلیک کنید تا گسترش یابد...

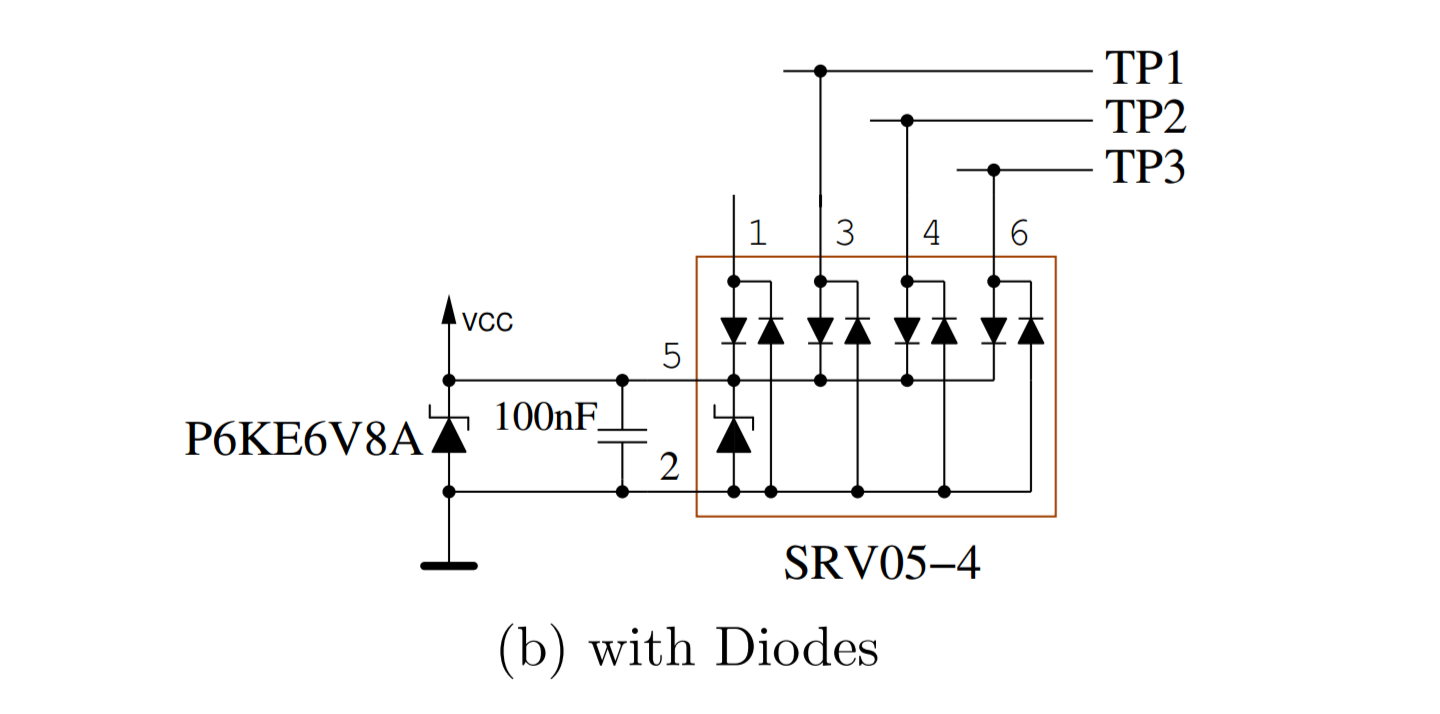

در عکس مشخص هست..
تستر 3 تا پایه تست داره .. tp1.tp2.tp3
طبق نقشه .. مثبت و منفی همان مثبت و منفی تستر هست نه منبع خارجی

S

saeid69

VIP+ افتخاری
کاربر
2009-06-16
430
551
yousef55 گفت:
در عکس مشخص هست..
تستر 3 تا پایه تست داره .. tp1.tp2.tp3
طبق نقشه .. مثبت و منفی همان مثبت و منفی تستر هست نه منبع خارجی
کلیک کنید تا گسترش یابد...

ببخشید تستر هوشمند دو پایه هست یعنی تستر را که باز کنیم به سه قسمت میشه وصل کرد؟

Y

yousef55

کاربر vip
کاربر
2009-07-17
126
279
saeid69 گفت:
ببخشید تستر هوشمند دو پایه هست یعنی تستر را که باز کنیم به سه قسمت میشه وصل کرد؟
کلیک کنید تا گسترش یابد...

منظور تستر 3 پایه بود..
برای تستر 2 پایه .. فقط tp1 .. tp2 رو در نظر بگیر..
فقط یه چیزی.. شما باید مشخصات تستر خودتون رو ببینید . بعضی درون مدار این محافظ رو دارند ..

P

pepero2011

کاربر vip
کاربر
2011-12-05
8
2
S

saeid69

VIP+ افتخاری
کاربر
2009-06-16
430
551
با تستر هوشمند قطعات SMD میشه خازن های الکترولیت را تست کرد؟ مشکلی برای تستر ایجاد نمیکنه؟
