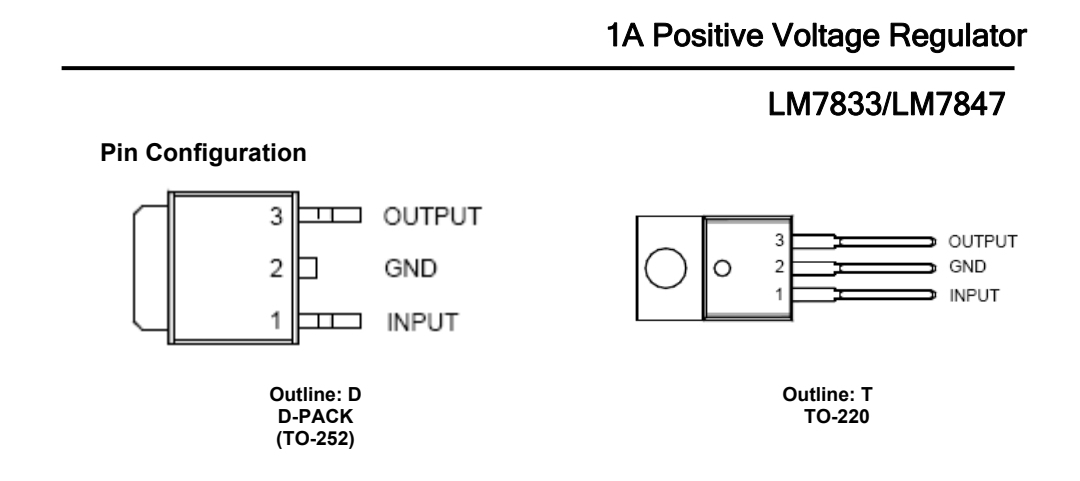

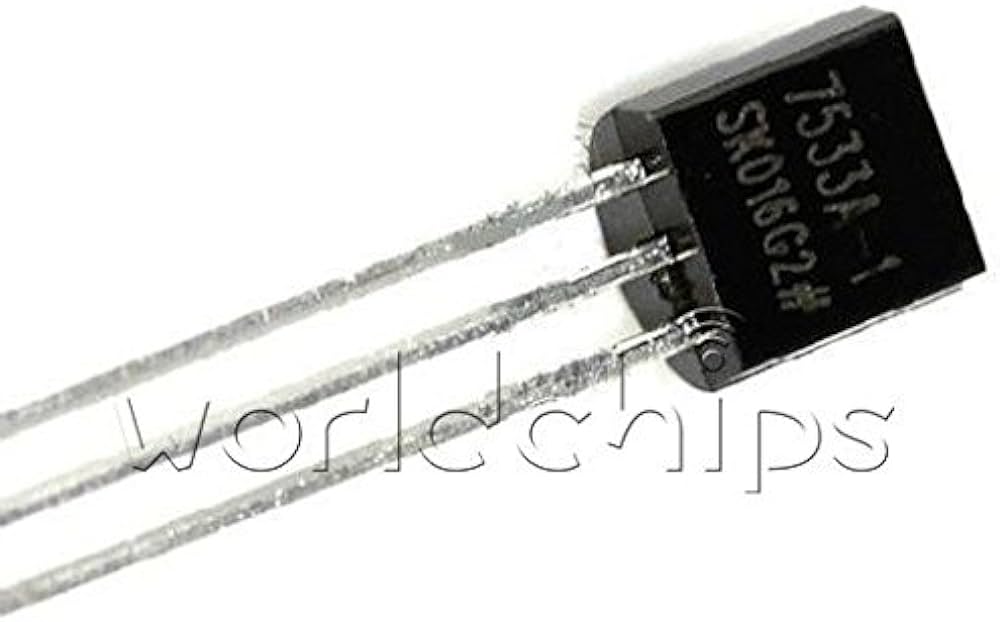

بسیار جالب من یه دیتاشیت گرفتم که منفی وسطه.(واسه همین گفتم کافیه lm7833 رو برعکس وصل کنه
ایا من نقشه اشتباه گرفتم ( که محاله باتوجه با مشخصات)
یا شما ( بازم بعید ه چون دارم میبینم نقشتونو)
یا شرکت تولید کننده نمیدونم چند چنده با خودش
فایل رو مشاهده کنید
سلام
هرچند برای اولین‌بار به چنین نکته‌ای برخورد کردم؛ اما مطلب آموزنده‌ای بود.
دو نکته در دیتاشیتی که تصویر آن را قرار دادید مطرح هست.

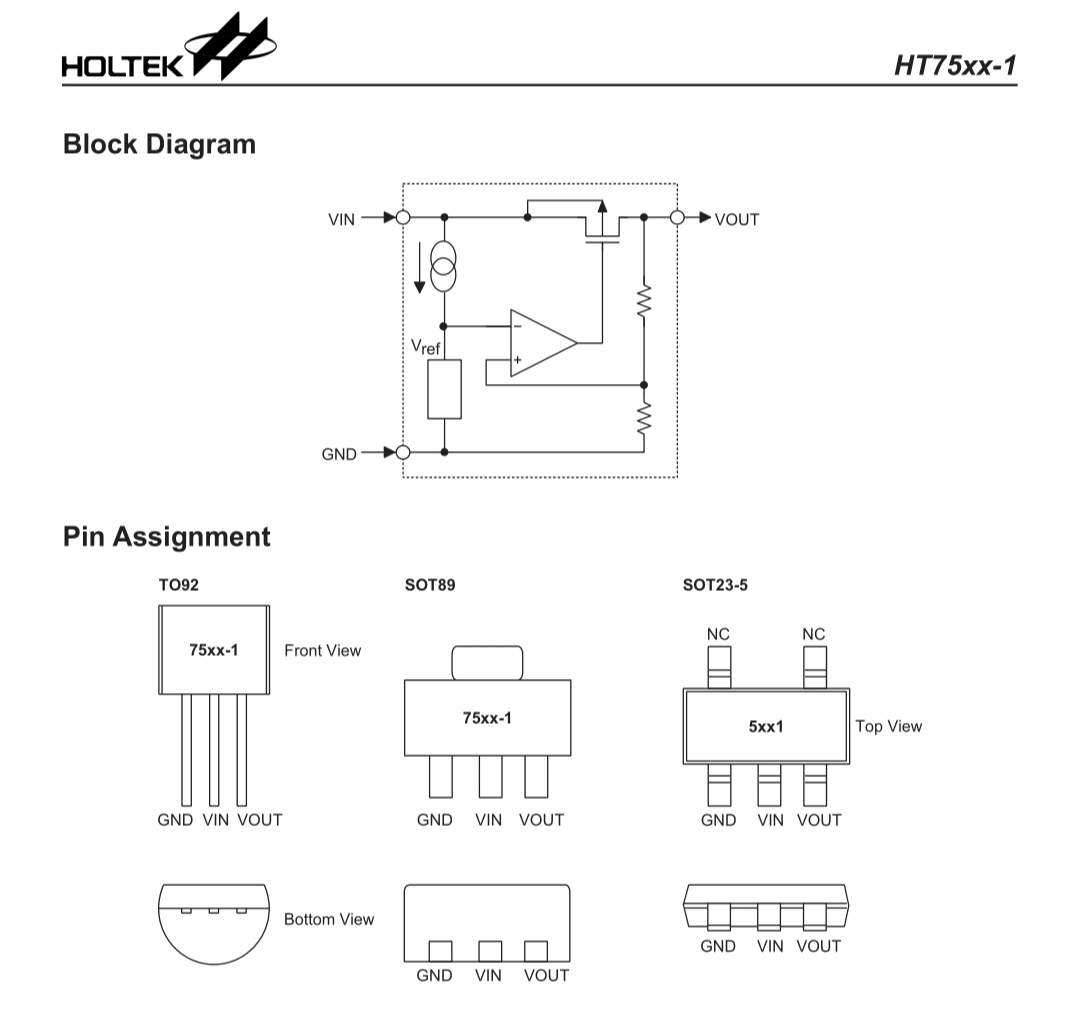

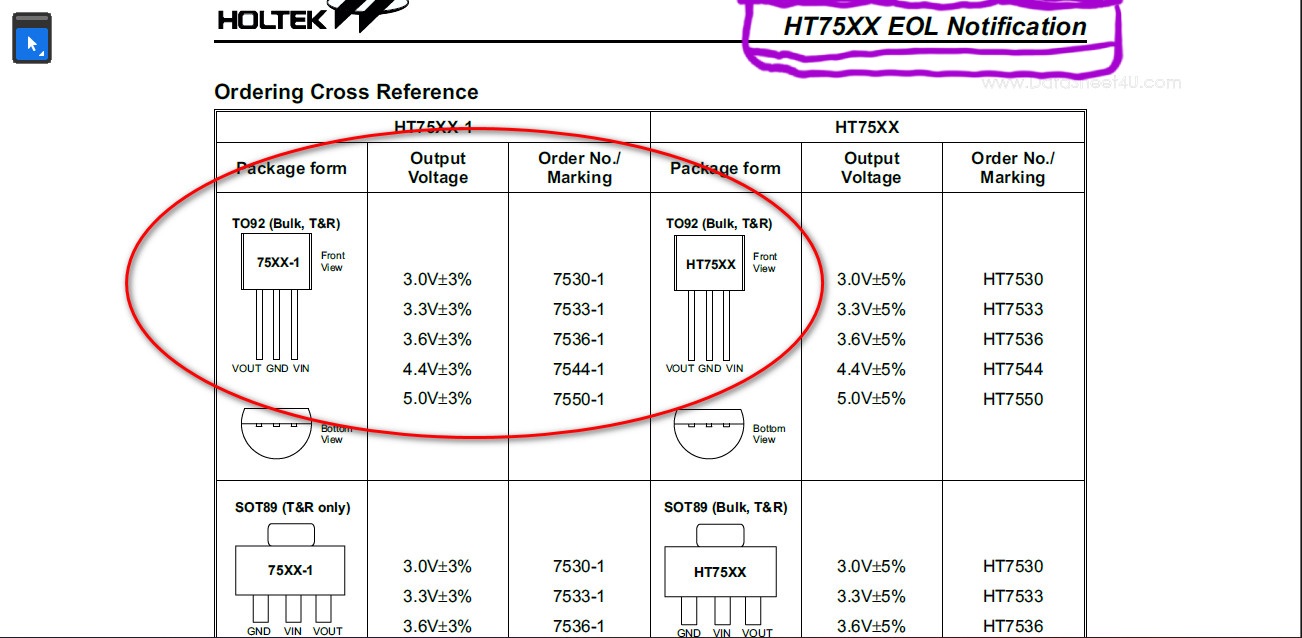

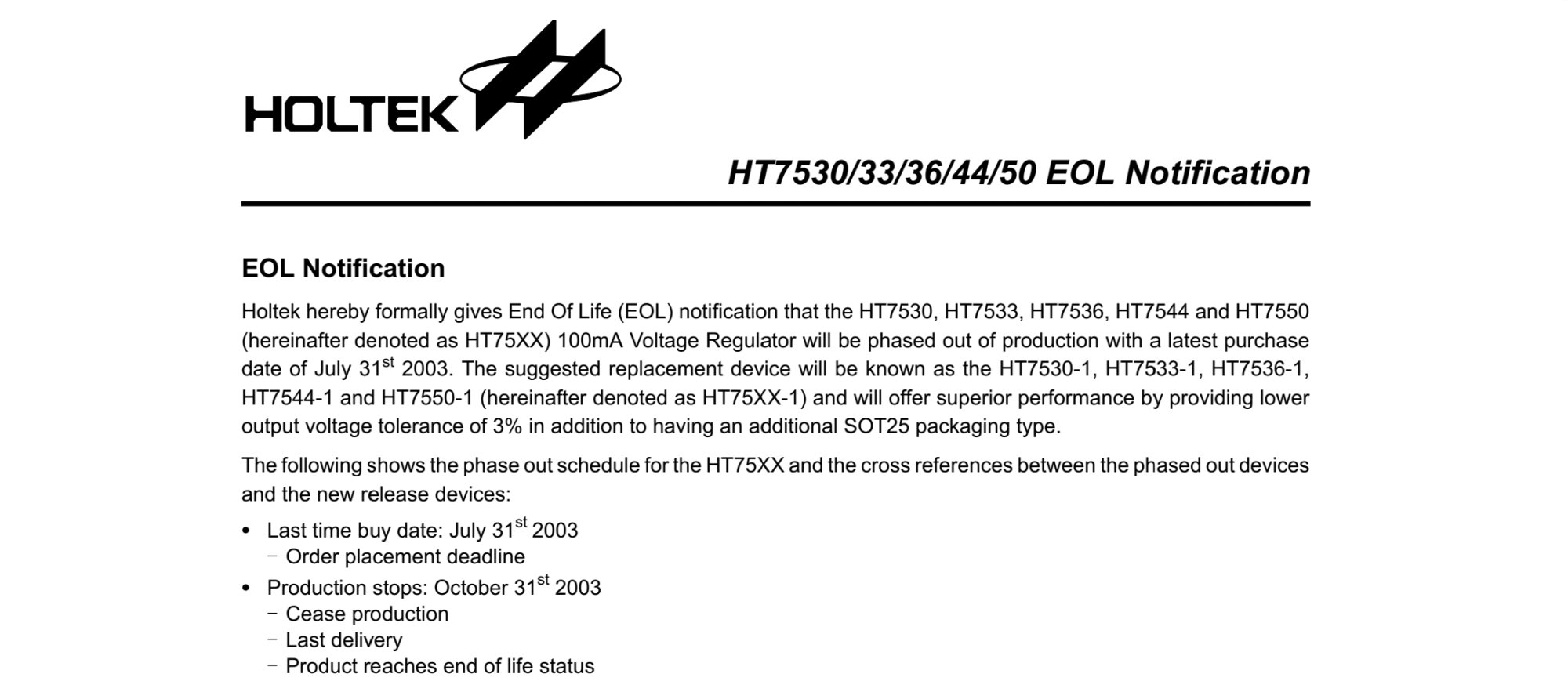

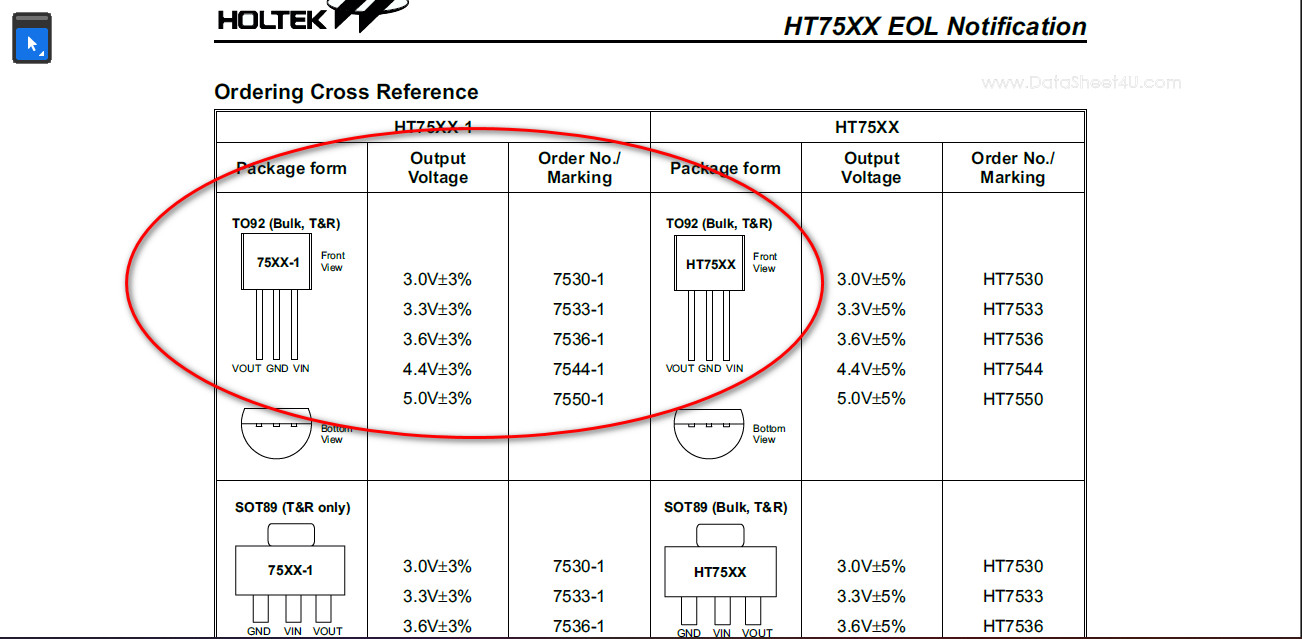

۱- در صفحه اول دیتاشیت به صراحت پایان عمر قطعه قدیمی (TH75xx) و تولید جدید (TH57xx-1) را اعلام می‌کند.
حتی این اعلام را با عبارت TH75xx EOL notification در سربرگ همه‌ی صفحات نصب کرده.
EOL notification مخفف End Of Life یا همان اعلام پایان عمر است.
اما با وجود اعلام پایان عمر قطعه، جایگزین آن را نیز با همان pinout معرفی می‌کند و در حقیقت pinout قطعه تولید قدیم و جدید
در این دیتاشیت تغییر نکرده.
۲- اما نکته دوم که به نظر میرسد اساس اختلاف نظر دو دیتاشیت باشد؛ به تاریخ حک شده در ذیل صفحات باز می‌گردد.

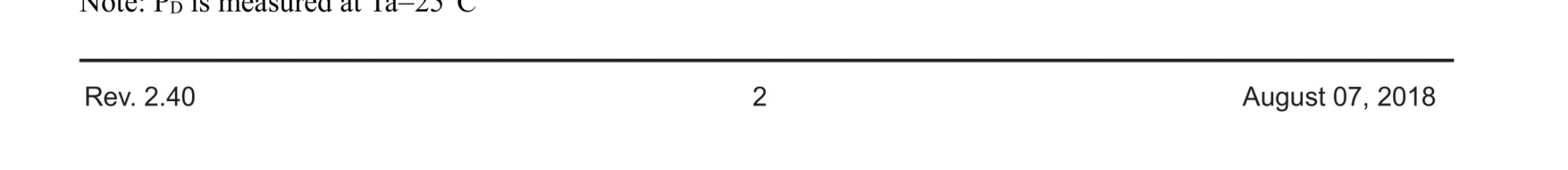

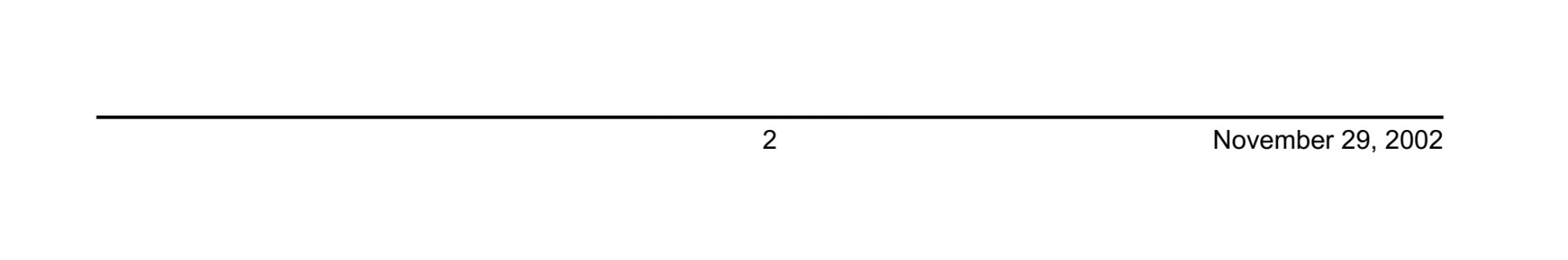

تاریخ دیتاشیت EOL مربوط به November 29, 2002 است و ورژنی برای آن ثبت نشده؛ ولی دیتاشیتی که در پست دوم قرار دادم، مربوط به August 07, 2018 و ورژن آن Rev. 2.40 ثبت شده.
لذا تصور می‌کنم بعد از تغییرات سال ۲۰۰۳ ، pinout قطعه نیز در ورژنهای بعدی دستخوش تغییر شد و طبیعتا دیتاشیت جدید قابلیت اطمینان بیشتری دارد.
با این حال از جناب کوهکن تقاضا دارم ترتیب ورودی، خروجی و زمین این قطعه را بر روی برد مشخص و بر اساس آن تصمیم‌گیری کنند.
ضمن اینکه اگر تصویر واضح از پشت و روی برد قرار دهند؛ به نتیجه‌گیری بهتر از این تاپیک کمک شایانی خواهند کرد.
دیتاشیت سال ۲۰۰۲ که پایان عمر آن نیز اعلام شده؛ پیوست می‌گردد.
