مشابه رگلاتور ۵پایه

[amookhteh]

روی سلف کنارش ۱۲ ولت دارم فکر کنم ایسی درست باشه ولی بجای ۱۳ ولت و ۱۸ ولت خروجی تیونر ۱۱ ولت دارم ایسی تیونر رو شارژ قلع کردم اداپتور رو عوض کردن ۲ تا ترانزیستور y2 و ۱am رو عوض کردم برنامه جدید زدم ولی فرقی نکرد فرکانسهای ظعیف رو ندارم ولی قوی ها رو دارم با دستگاه دیگه مشکل نداره



[alich317]

🙏🙏🙏🙏



[behnam021]

با سلام.به این لینک سری بزنیدhttps://www.irantk.ir/threads/مدیا-استار-مینی-r130.129902/



[HS13&86]

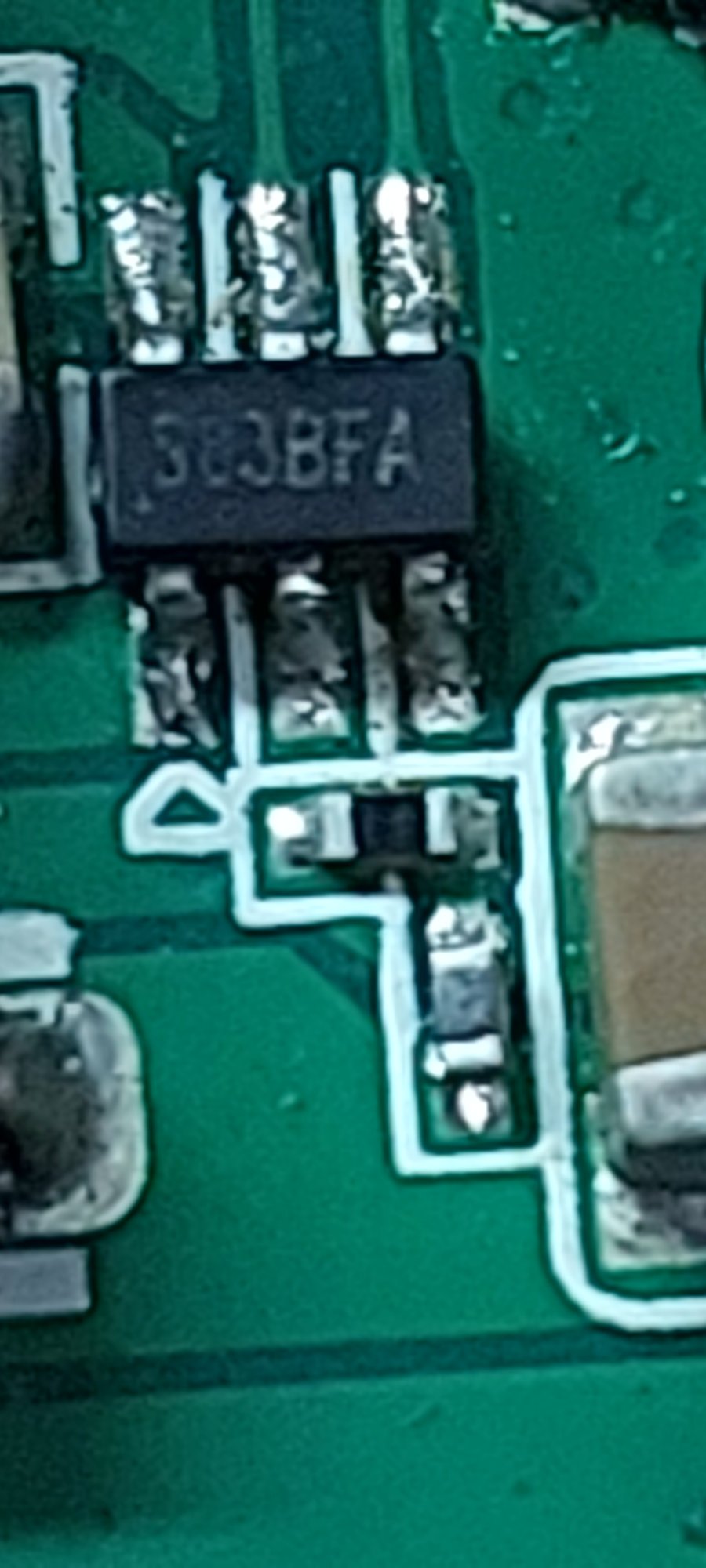

درود این ایسی رگلاتور شمارشو تو اینترنت نمیاره واسه گیرندس شماره سازمانیش چنده که تو بازار گیر بیاد s83bfa چند ولته؟مشاهده فایل‌پیوست 213676

با سلام و درود،
حدس جناب infoshinfo مبنی بر افزاینده بودن این آیسی صحیح هست و نحوه وصل شدن قطعات جانبی ( سلف و دیود شاتکی ) هم این موضوع رو تایید می‌کنه.
این آیسی مبدل افزاینده ( بوست ) برای تامین ولتاژ 13-18 /14-19 ولت L .NB استفاده شده.
البته این آیسی علاوه بر فیدبک خروجی، یک پایه کنترل ولتاژ هم داره که امکان کنترل ولتاژ خروجی رو فراهم می‌کنه که در آیسی های معمولی افزاینده اکثرا وجود نداره.



[amookhteh]

خب شمارش چیه تو بازار گیر بیاد gec هم میگن میخوره؟
