مشابه رگلاتور ۵پایه

[amookhteh]

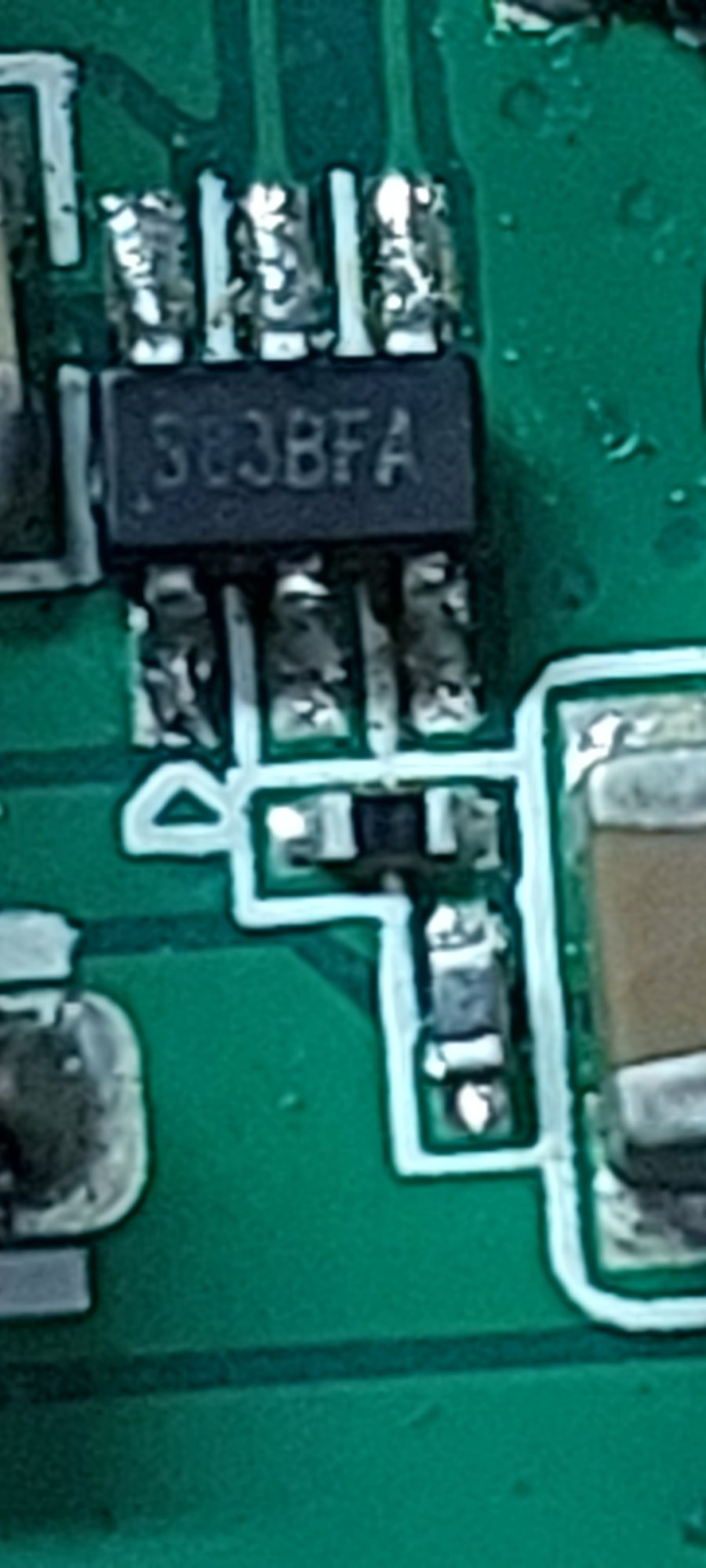

درود این ایسی رگلاتور شمارشو تو اینترنت نمیاره واسه گیرندس شماره سازمانیش چنده که تو بازار گیر بیاد s83bfa چند ولته؟



[infoshinfo]

درود این ایسی رگلاتور شمارشو تو اینترنت نمیاره واسه گیرندس شماره سازمانیش چنده که تو بازار گیر بیاد s83bfa چند ولته؟مشاهده فایل‌پیوست 213676

سلام
یه تصویر کمی وایدتر بذارید تا بشه مشخص کرد وظیفه هر پایه چیه. چون با این پکیج نمونه مشابهی تو سایتها پیدا نکردم.
اگر خودتون هم بتونید مشخص کنید که هر پایه چه کاری انجام میده؛ هم همکاران می‌تونن کمک کنن و هم خودتون می‌تونید از بخش مشخصات آیسی‌ها، آیسی‌های DC TO DC قطعه یا مشابه اونو پیدا کنید.



[amookhteh]



[amookhteh]

کنار سلف پورت یو اس بی هست



[avazeghoo]

کنار سلف پورت یو اس بی هست

اگه ورودی 12 ولت داره باید خروجیش 5 ولت باشه و اگه ورودی 5 ولت داره احتمالا خروجی 3.3 یا 1.1 هست

میتونید جاش ماژول کاهنده بذاری



[infoshinfo]

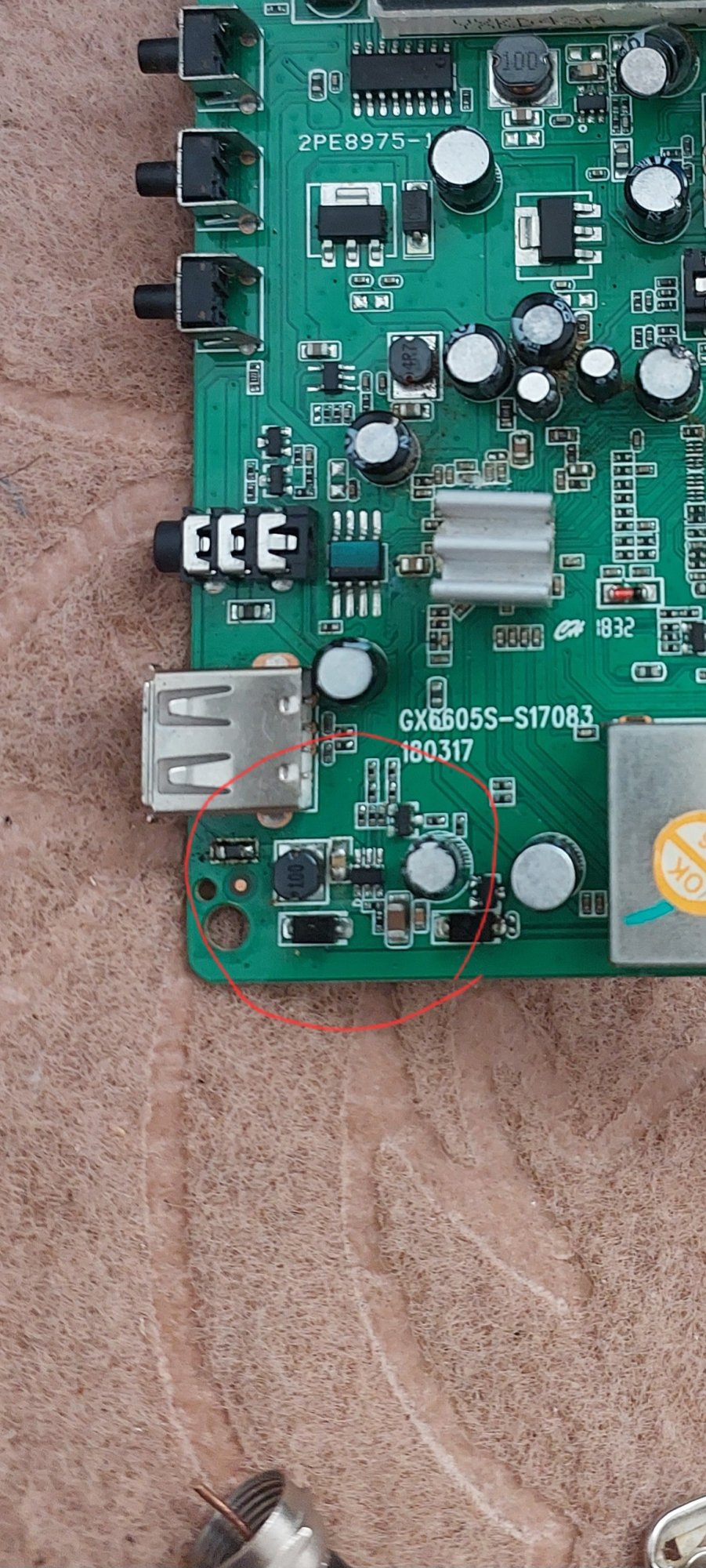

مشاهده فایل‌پیوست 213684

سلام مجدد
تصویری که گذاشتید خیلی واید هست و وقتی زوم میشه؛ کیفیت خودش رو از دست میده و اصلا نمیشه مسیرها رو تشخیص داد.
1- زحمت بکشید و عکس واضح فقط از قسمتی که مشخص کردم ارسال بفرمایید.
2- اگر می‌تونید VCC و GND و FB همچنین SW رو مشخص بفرمایید تا زودتر به نتیجه برسیم.
3- در عنوان فرمودید قطعه 5 پایه (SOT23-5) هست؛ در حالی که به نظر میرسه قطعه 6 پایه (SOT23-6) می‌باشد. آیا خطای دید از طرف من هست؟



[amookhteh]

درود ببخشید همون ۶ پایه هست حالا شماره سازمانیش چیه و چند ولته مربوط به ولتاژ خروجی تیونر فکر کنم باشه



[reza 000]

درود این ایسی رگلاتور شمارشو تو اینترنت نمیاره واسه گیرندس شماره سازمانیش چنده که تو بازار گیر بیاد s83bfa چند ولته؟مشاهده فایل‌پیوست 213676

لطفآ نام دستگاه رو بگید



[amookhteh]

Hd mini 6969 platinum



[infoshinfo]

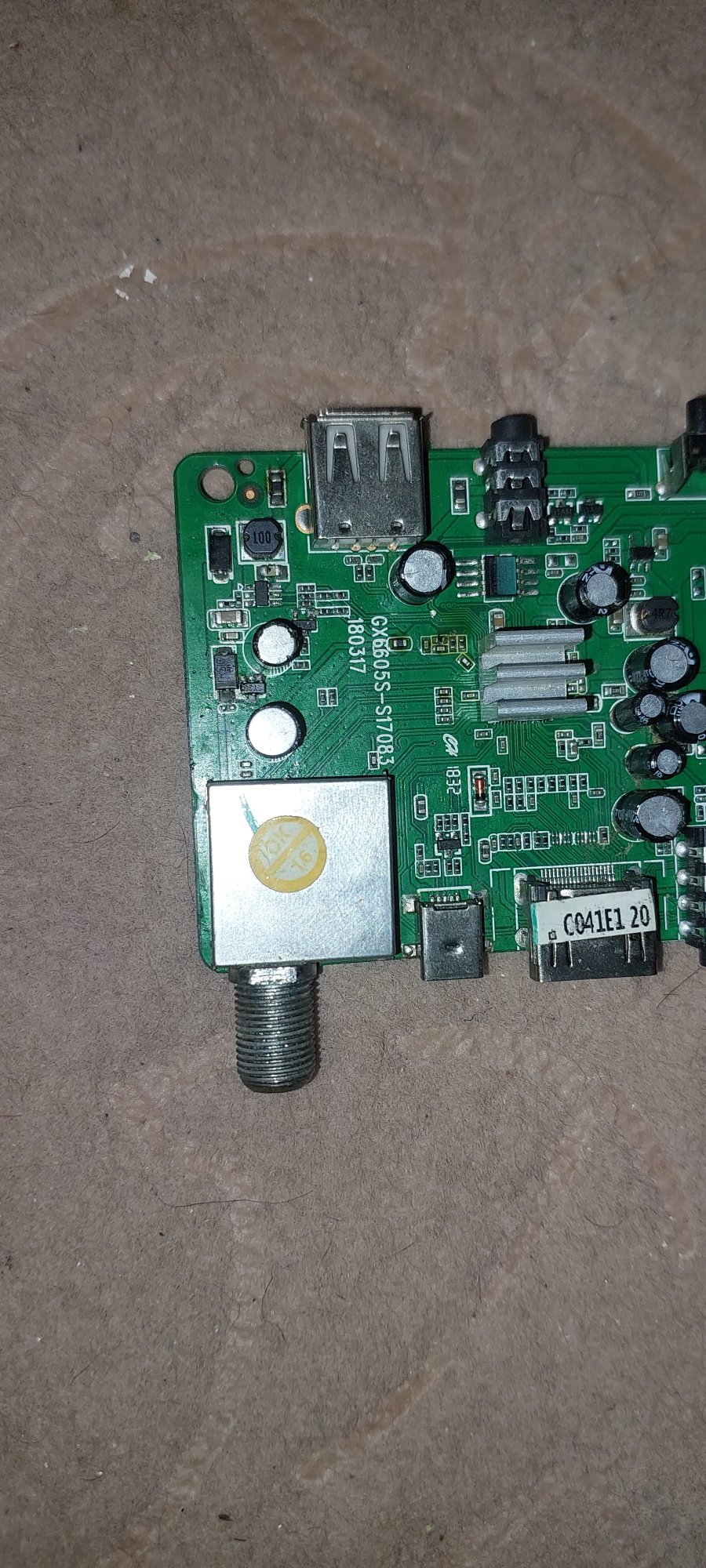

درود ببخشید همون ۶ پایه هست حالا شماره سازمانیش چیه و چند ولته مربوط به ولتاژ خروجی تیونر فکر کنم باشه مشاهده فایل‌پیوست 213709

سلام
متاسفانه بازهم نتونستم مسیرها رو بدرستی از روی تصویر تشخیص بدم.
طبق جستجویی که داشتم؛ در این حد متوجه شدم که کد قطعه S83B هست.
اما این کد مربوط به DC DC CONVERTOR UP هست که برای LEDهای بک‌لایت استفاده میشه و ظاهرا چنین چیزی در این دستگاه موضوعیت نداره.

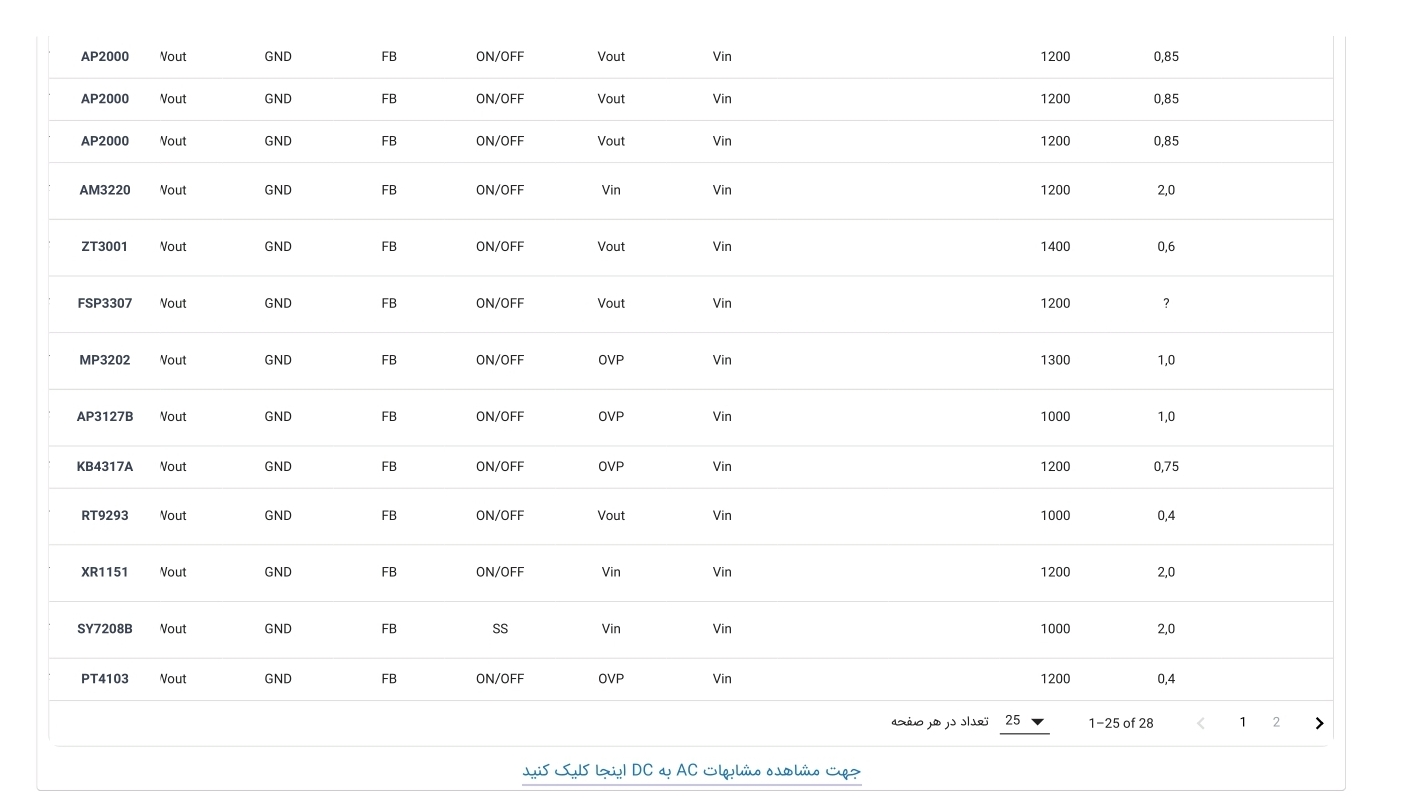

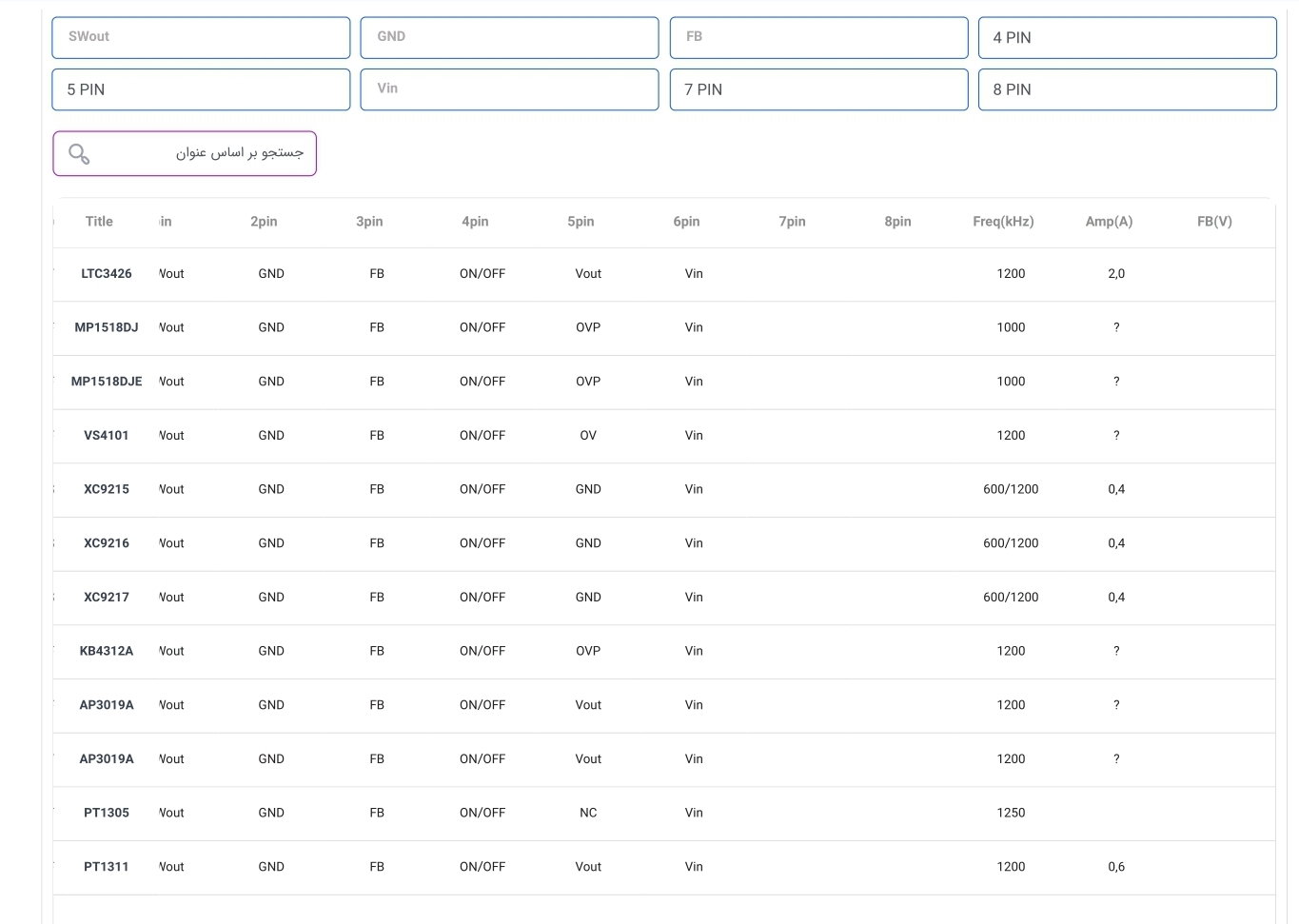

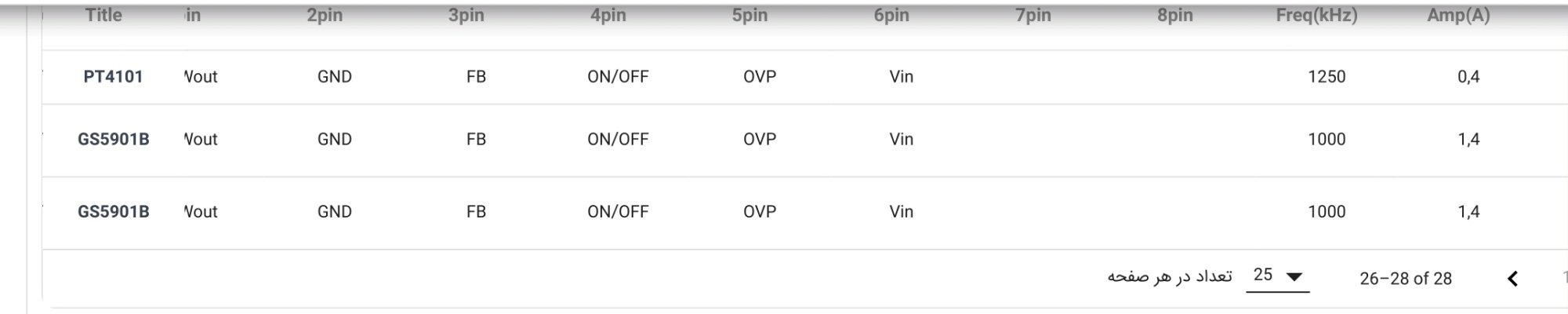

حتی تو جستجو از بخش آیسی‌های DC TO DC انجمن هم با در نظر گرفتن آرایش پینها بصورت زیر، تمامی ۲۸ قطعه‌ای که معرفی شد؛ بازهم DC DC CONVERTOR UP بودن.
Pin1: SW
Pin2: GND
Pin3: FB
Pin4: ?
Pin5: ?
Pin6: Vin
لذا اجازه بدید همکاران نظر بدن که اشتباهی تو تشخیص بروز نکنه.

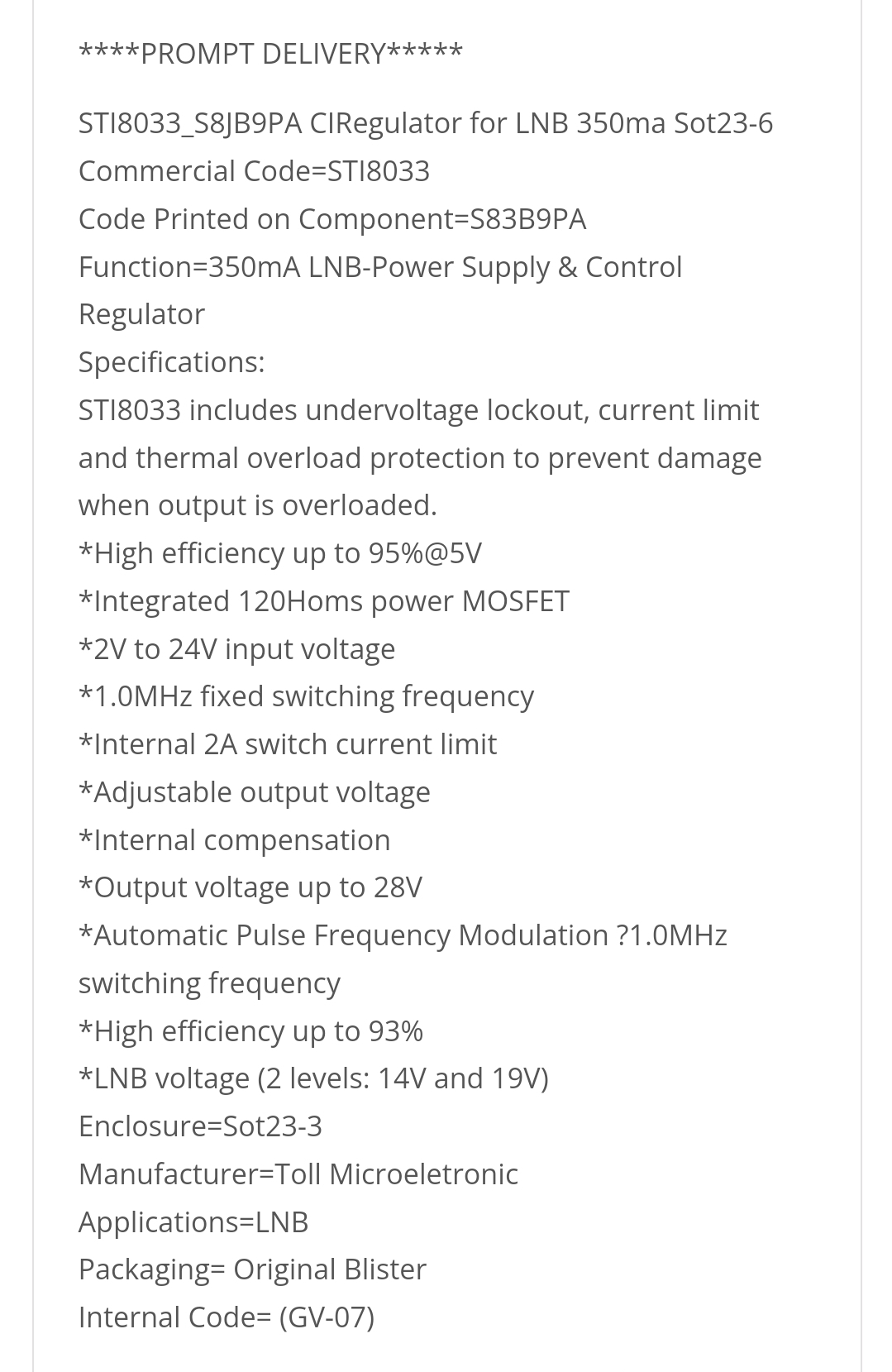

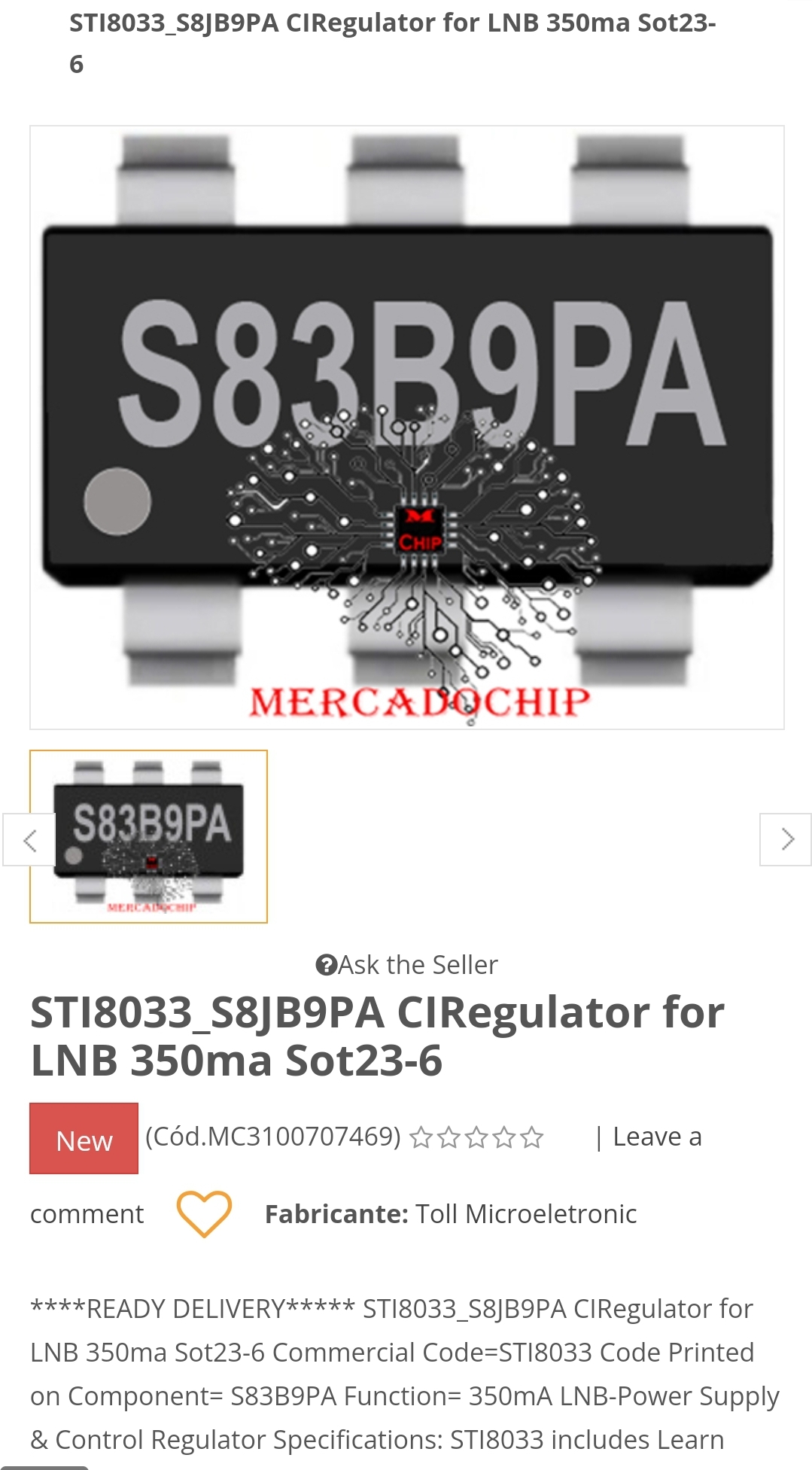

برخی از اطلاعاتی که تونستم پیدا کنم و شاید برای شما راهگشا باشه، به شرح ذیل هست:
