سلام خدمت اساتید محترم.یه ایفون تصویری برام اوردن ک
تغذیه پنل تصویری سوخته بود.ولتاژ تغذیه ک روی برد نوشته شده ۱۵ولت ۲ امپر میباشد.با تست قطعات متوجه سوختن دیود زنر ۲۴ ولت و مقاومت ۲۲ اهم شدم ک هر دو رو عوض کردم مشکل حل نشد با برسی بیشتر متوجه شدم ک سیم پیچ اوله چوک قطع میباشد ک وقتی چوک رو باز کردم متوجه شدم یه قسمت از سیم پیچ اتصال کرده و جدا شده ک ترمیمش کردم ولی بازم در خروجی ندارم.بقیه قطعا در تست اهمتر سالم هستند.فقط از ایسی تغذیه به شماره‌ی sm8013c مطمئن نیستم.در ضمن ماسفت 4n60 رو هم عوض کردم.به نظر شما ایسی مشکل داره؟؟؟ایا مشابهی برای این ایسی هست ک دم دست باشه؟؟مثلا از سری ایسی‌هایsd6830 تا sd6834 یا pn8136میشه جایگزین کرد البته با تغییر پایه ها.

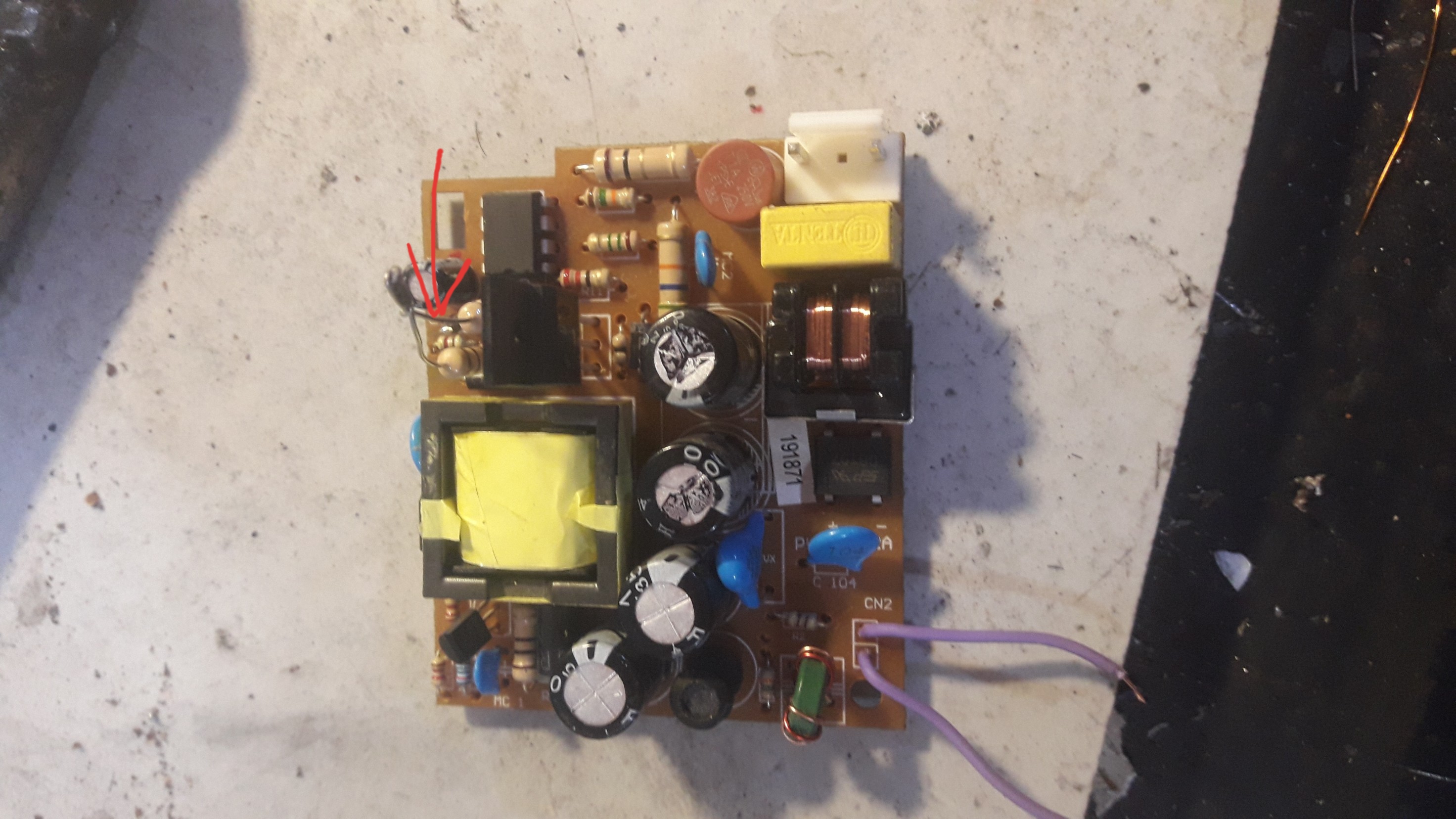

مشاهده فایل‌پیوست 180051
