مدار یک LCFX متر (قابلیت اندازه گیری فرکانس.سلف. خازن . کریستال )

[reza_476]

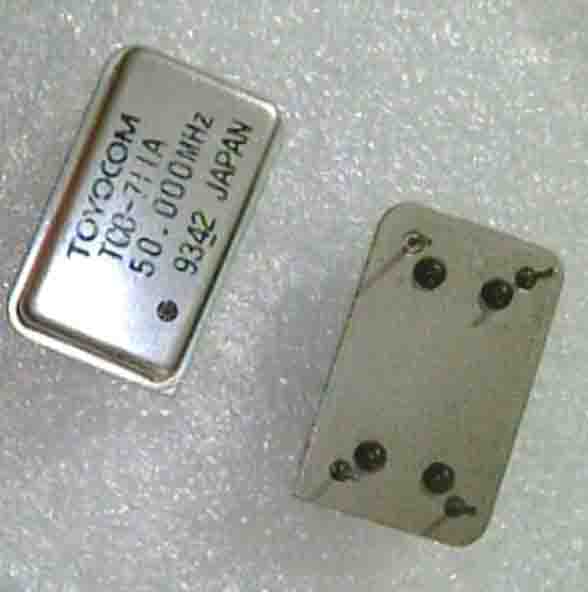

باسلامبرای کالیبره کردن فرکانس میتوانی یا از انواع سیگنال ژنراتورهای صوتی و رادیویی با توجه به فرکانس و یا از اوسیلاتورهای آماده استفاده کنی : اینهم دیتاشیتش:



[farah676]

آیا این نوع مدارات کالیبره هستند یا برای کالیبره کردن باشید باهاش ور بریم :174:

با عرض سلام
عزیزم دکمه کالیبره دارد و به خوبی کار میکند



[farah676]

باسلامبرای کالیبره کردن فرکانس میتوانی یا از انواع سیگنال ژنراتورهای صوتی و رادیویی با توجه به فرکانس و یا از اوسیلاتورهای آماده استفاده کنی :مشاهده فایل‌پیوست 100287اینهم دیتاشیتش:

با عرض سلام
من از اسیلاتور های که در تلفن های آلمانی استفاده شده ، برای تست کریستال استفاده میکنم ( سینوس 11 - سینوس 42)



[NICHICON]

با عرض سلام
من از اسیلاتور های که در تلفن های آلمانی استفاده شده ، برای تست کریستال استفاده میکنم ( سینوس 11 - سینوس 42)

به نام خدا
استاد عزیز میشود بیشتر توضیح دهید که چگونه میتوان با تلفن های سینوس کریستال را چک نمود
ایا تمام رنج کریستال ها را میتوان تست نمود با هر تعداد پایه



[reza_476]

باسلام

نوشته اصلی توسط farah676
عزیزم دکمه کالیبره دارد و به خوبی کار میکند

حتما از کریستال داخلی بعنوان کالیبره استفاده میکند​



[sami222]

با عرض سلام
عزیزم دکمه کالیبره دارد و به خوبی کار میکند

من قبلا یکی دیگه ساختم
خازن سنج بخوبی کار میکنه ولی سلف سنج اصلا!!!
منم میخوام بدونم چطوری کایبره میشه یا خودش کالیبره میشه!
قیمت دستگاه خازن سنج و سلف سنج تجای متوسط حدود 80 هزار تومنه برای همین میگم :devil:



[reza_476]

باسلام

نوشته اصلی توسط sami222 ​

من قبلا یکی دیگه ساختم
خازن سنج بخوبی کار میکنه ولی سلف سنج اصلا!!!
منم میخوام بدونم چطوری کایبره میشه یا خودش کالیبره میشه!
قیمت دستگاه خازن سنج و سلف سنج تجای متوسط حدود 80 هزار تومنه برای همین میگم

نقشه شماتیک آنرا قرار بده تا راهنمایی شوی



[sami222]

بله این هم مداری که ساخته ام

فایل ها(pcb+شماتیک+pdfتوضیحات فارسی)
www.wle.ir/wp-content/uploads/2012/11/self_sanj.rar

فیلم کارکرد
http://wle.ir/wp-content/uploads/2012/11/inductance_lc_meter_.wmv

پسوورد (درصورت لزوم بدون فاصله): w w w . w l e . i r



[farah676]

به نام خدا
استاد عزیز میشود بیشتر توضیح دهید که چگونه میتوان با تلفن های سینوس کریستال را چک نمود
ایا تمام رنج کریستال ها را میتوان تست نمود با هر تعداد پایه

با عرض سلام
در اینگونه تلفن ها از یک اسیلاتور کریستالی استفاده شده و من کریستال ، را برداشته و کریستال مجهول را وصل و خروجی اسیلاتور را به فرکانس متر وصل میکنم و از صحت و رنج کریستال مطمئن میشوم



[ghoshiry]

بله این هم مداری که ساخته ام

فایل ها(pcb+شماتیک+pdfتوضیحات فارسی)
www.wle.ir/wp-content/uploads/2012/11/self_sanj.rar

فیلم کارکرد
http://wle.ir/wp-content/uploads/2012/11/inductance_lc_meter_.wmv

پسوورد (درصورت لزوم بدون فاصله): w w w . w l e . i r

دوست عزیز من قبلا این مدار را ساختم ولی نیاز به کالیبره کردن داره و بدون مشکل کار میکند
