با سلام به همه دوستان و اساتید محترم خوب انجمن یک مدار درست کردم گفتم شاید بدرد کسی بخوره لطفا انتقاد کنید ممنون ....
مشخصات مدار:

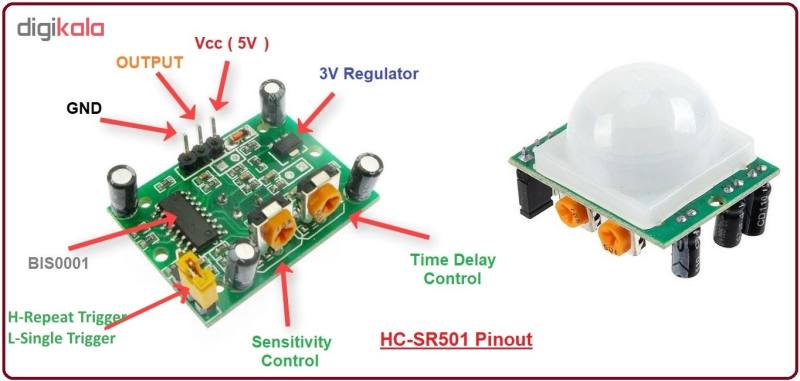

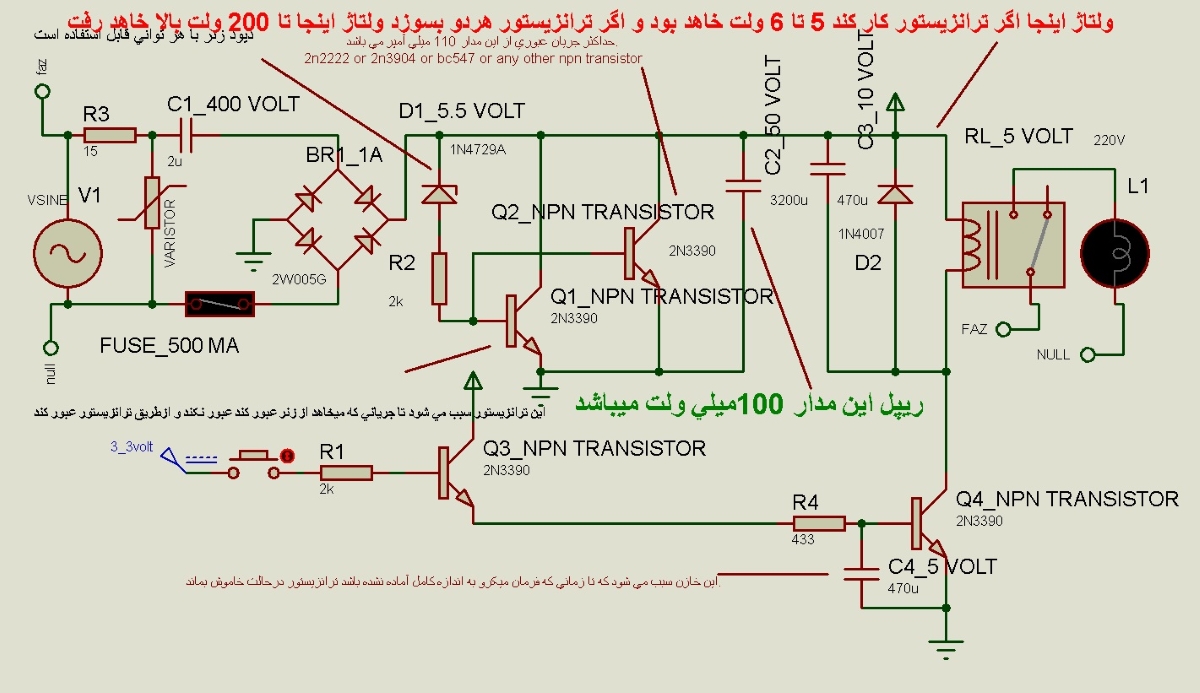

1- کنترل حرکتی لامپ راه پله با ماژول مادون قرمز HC_SR501 و منبع ولتاژ بدون ترانس
2- برای کاهش هزینه از منبع ولتاژ بدون ترانس استفاده شده است که باید با احتیاط با آن روبه رو شوید تا از برق گرفته گی اجتناب شود بسیار مهم .
3- بجای ورودی 3.3 ولت باید پین خروجی سیگنال ماژول را وصل کنید و تغذیه ماژول را هم به خروجی 5 تا 6 ولت باید وصل شود و گراند ماژول هم باید به گراند پل دیود متصل شود .

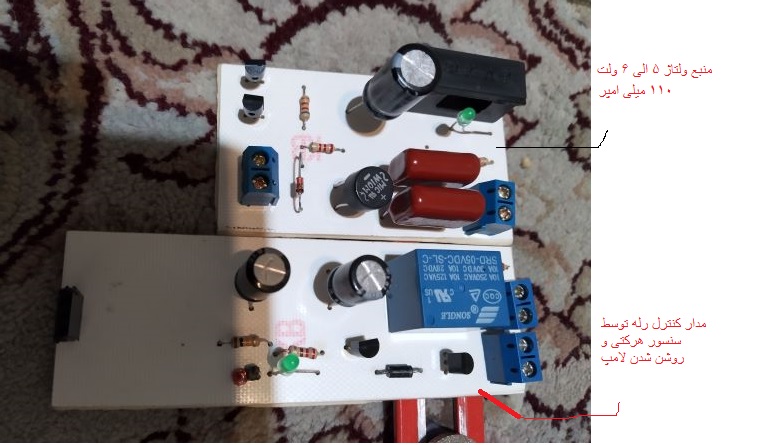

4- قبل از ارایه مدار آنرا روی بردبرد تست کردم و امتحان کردم کاملا کار کرد و خداروشکر هیچ مشکلی نداشت .

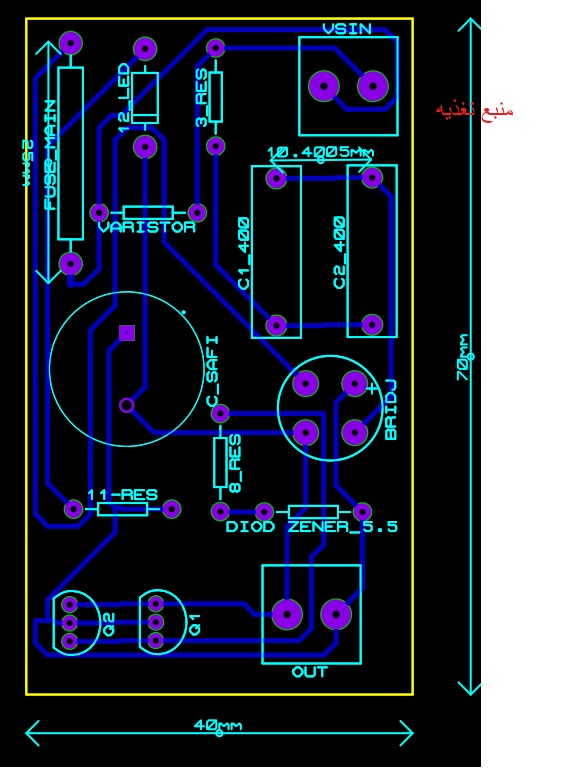

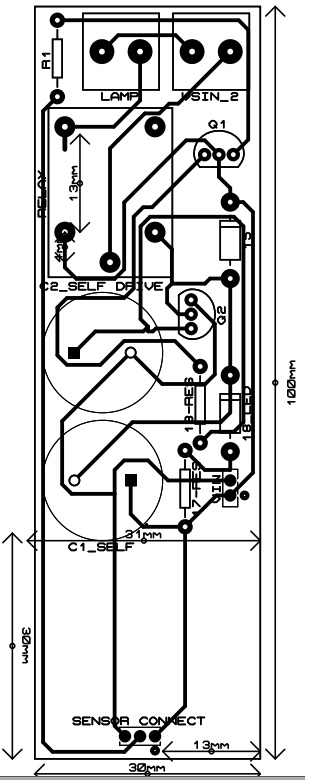

5- فایل پی سی بی رو هم براتون میزارم.
6- از سیم کشی لامپ راه پله و نحوه اتصال آن به مدار هم براتون عکس میزارم .
7- سیم کشی راه پله ما از کلید تبدیل استفاده شده که لامپ هر طبقه را هم واحد پایین هم واحد بالا می تواند خاموش کند باید سیم کشی را به نحوی که میگم قطع کنید و آنرا به مدار وصل کنید
8- مدار سیم کشی به نحوی انجام خاهد شد که با هر حرکت تمام راه پله روشن شود.
در ادامه فایلهای دیگر را پیوست خاهم کرد .و توضیح مختصری درباره چگونگی کار مدار ممنون میشم اگر راه حل بهتری برای عمل کرد مدار دارید ارایه بفرمایید.
مشخصات مدار:
1- کنترل حرکتی لامپ راه پله با ماژول مادون قرمز HC_SR501 و منبع ولتاژ بدون ترانس
2- برای کاهش هزینه از منبع ولتاژ بدون ترانس استفاده شده است که باید با احتیاط با آن روبه رو شوید تا از برق گرفته گی اجتناب شود بسیار مهم .
3- بجای ورودی 3.3 ولت باید پین خروجی سیگنال ماژول را وصل کنید و تغذیه ماژول را هم به خروجی 5 تا 6 ولت باید وصل شود و گراند ماژول هم باید به گراند پل دیود متصل شود .
4- قبل از ارایه مدار آنرا روی بردبرد تست کردم و امتحان کردم کاملا کار کرد و خداروشکر هیچ مشکلی نداشت .
5- فایل پی سی بی رو هم براتون میزارم.
6- از سیم کشی لامپ راه پله و نحوه اتصال آن به مدار هم براتون عکس میزارم .
7- سیم کشی راه پله ما از کلید تبدیل استفاده شده که لامپ هر طبقه را هم واحد پایین هم واحد بالا می تواند خاموش کند باید سیم کشی را به نحوی که میگم قطع کنید و آنرا به مدار وصل کنید
8- مدار سیم کشی به نحوی انجام خاهد شد که با هر حرکت تمام راه پله روشن شود.
در ادامه فایلهای دیگر را پیوست خاهم کرد .و توضیح مختصری درباره چگونگی کار مدار ممنون میشم اگر راه حل بهتری برای عمل کرد مدار دارید ارایه بفرمایید.
