آموزشی: مدار فلزیاب PI Polones V4.1

[Fusebit]

بله در هوا خوب عمل میکنه ولی در خاک فرکانس پاییین خوب نفوذ میکنه.



[saman5949]

2SC5200 ایسی پاور که من استفاده کردم .خوبه

این مدل از ترانزیستور رو من بیشتر داخل امپلی فایر ها دیده بودم . تفاوتی با tip35c داشت برای شما؟ ترانزیستور اصلیه مدار bd911 هست ک شنیدم بهتر جواب میده ولی اصلیش تو بازار نیست



[Fusebit]

از tip3055 بهتره.مکمل اون هم327 بهتره .تست کردم



[abinso]

سلام وقت بخیر من مدل پولنس ایتالیایی را ساختم فقط سوت می‌زند تغییر ولوم هم اثری ندارد



[saman5949]

سلام وقت بخیر من مدل پولنس ایتالیایی را ساختم فقط سوت می‌زند تغییر ولوم هم اثری ندارد

سلام عکس مداراتون رو بزارین . سیم کشی ولوم سنس رو چک کنید . پتاسیومتر استانه کنار 741 رو تغییر بدین ببینین فرقی میکنه



[abinso]

سلام وقت بخیر



[abinso]

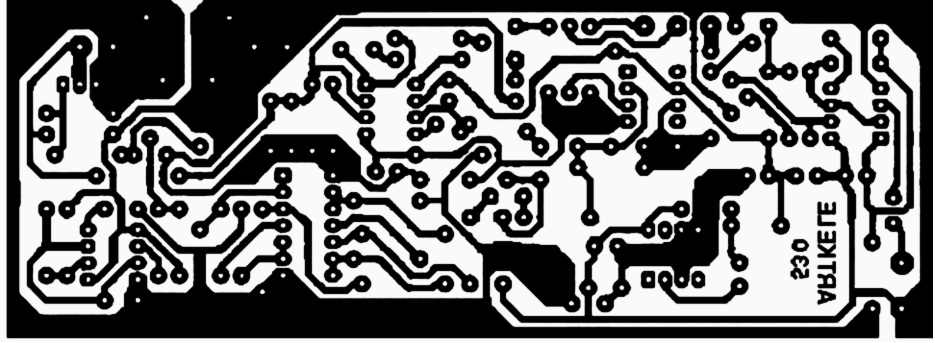

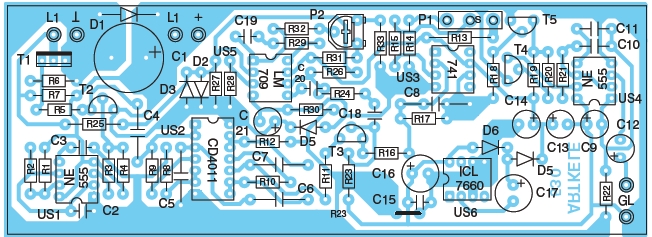

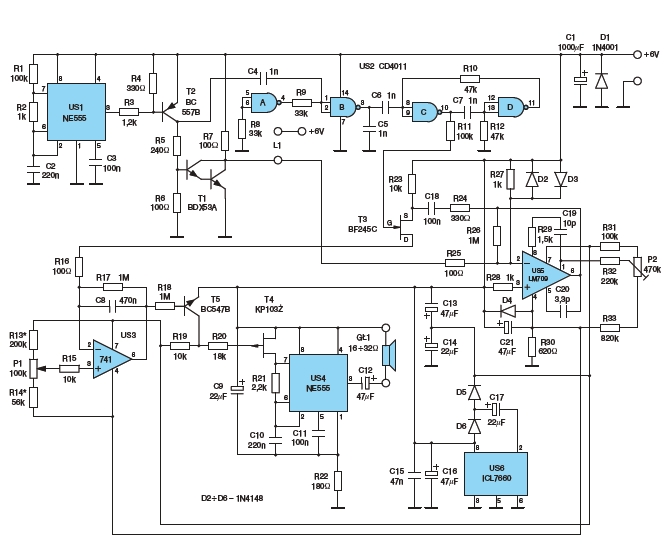

این کل نقشه ومدار است



[abinso]

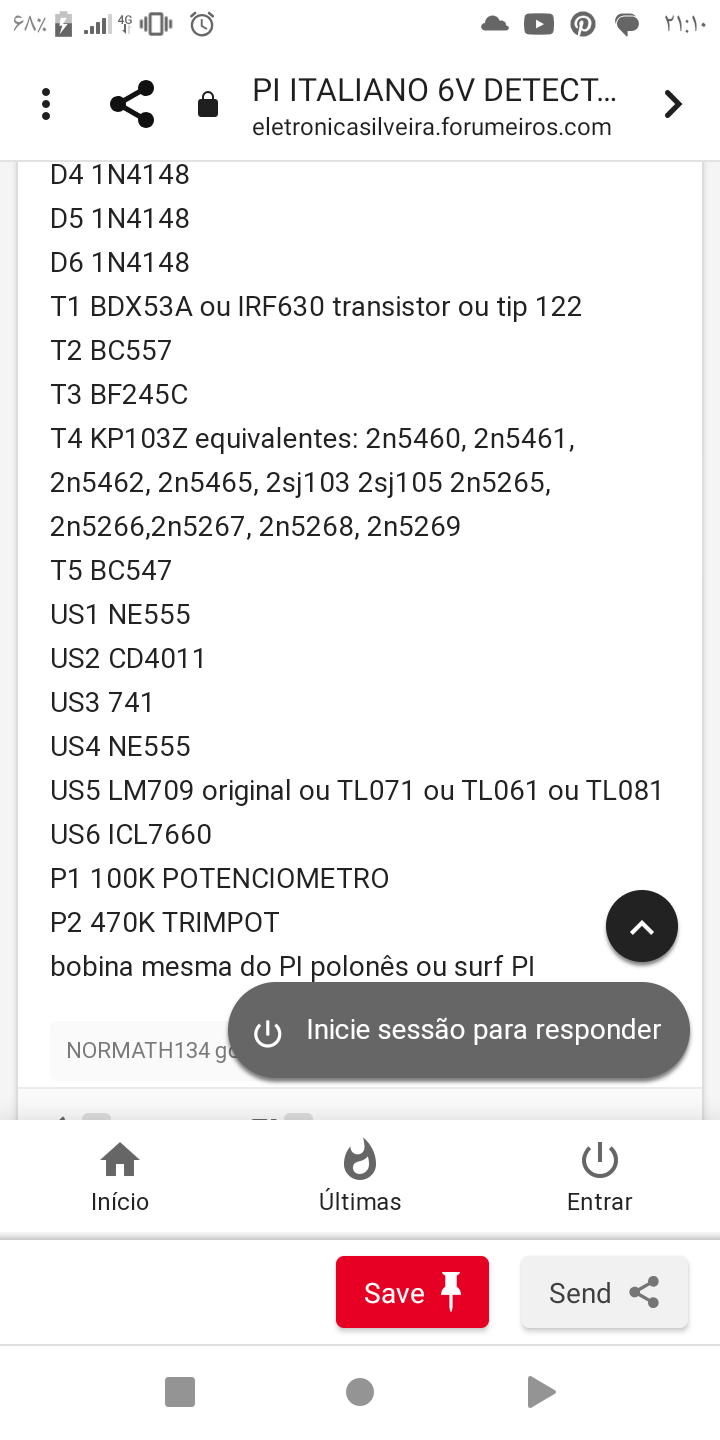

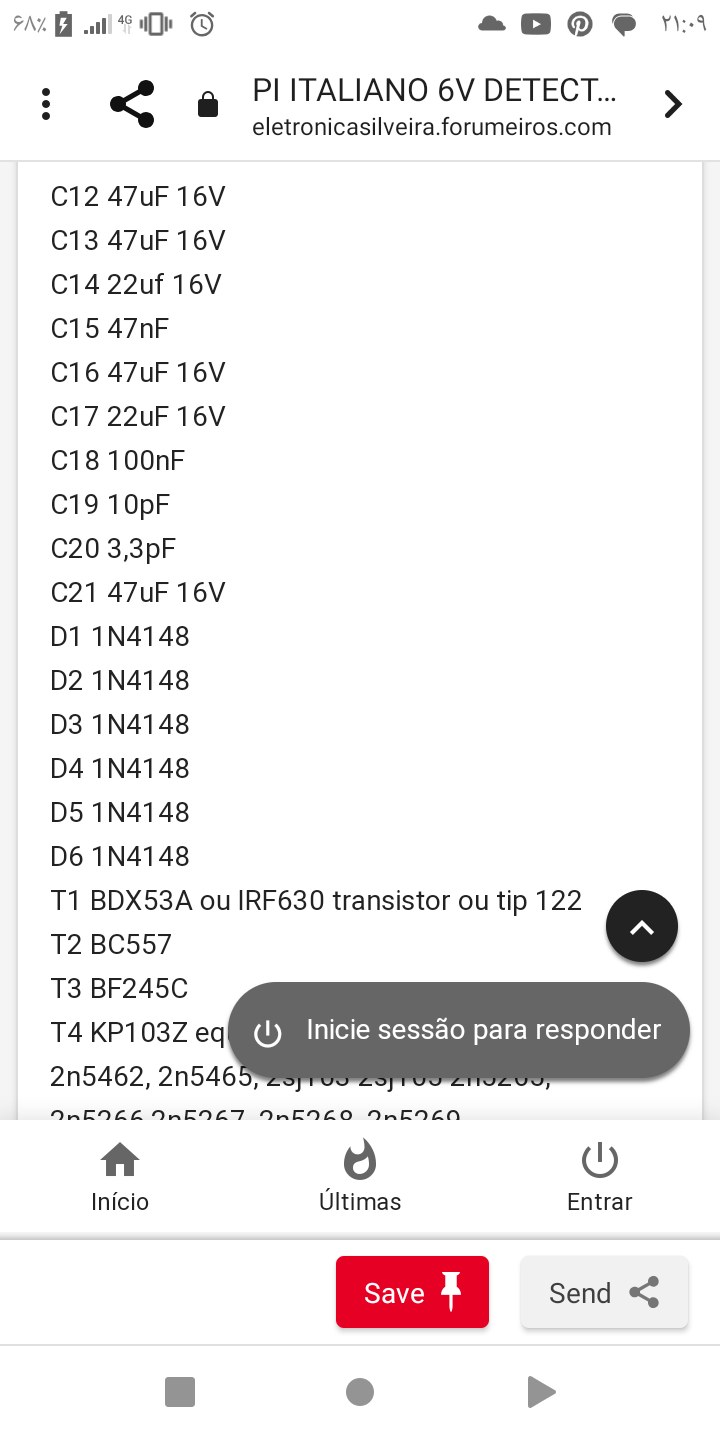

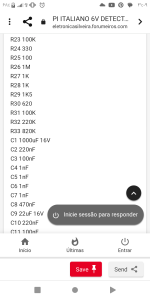

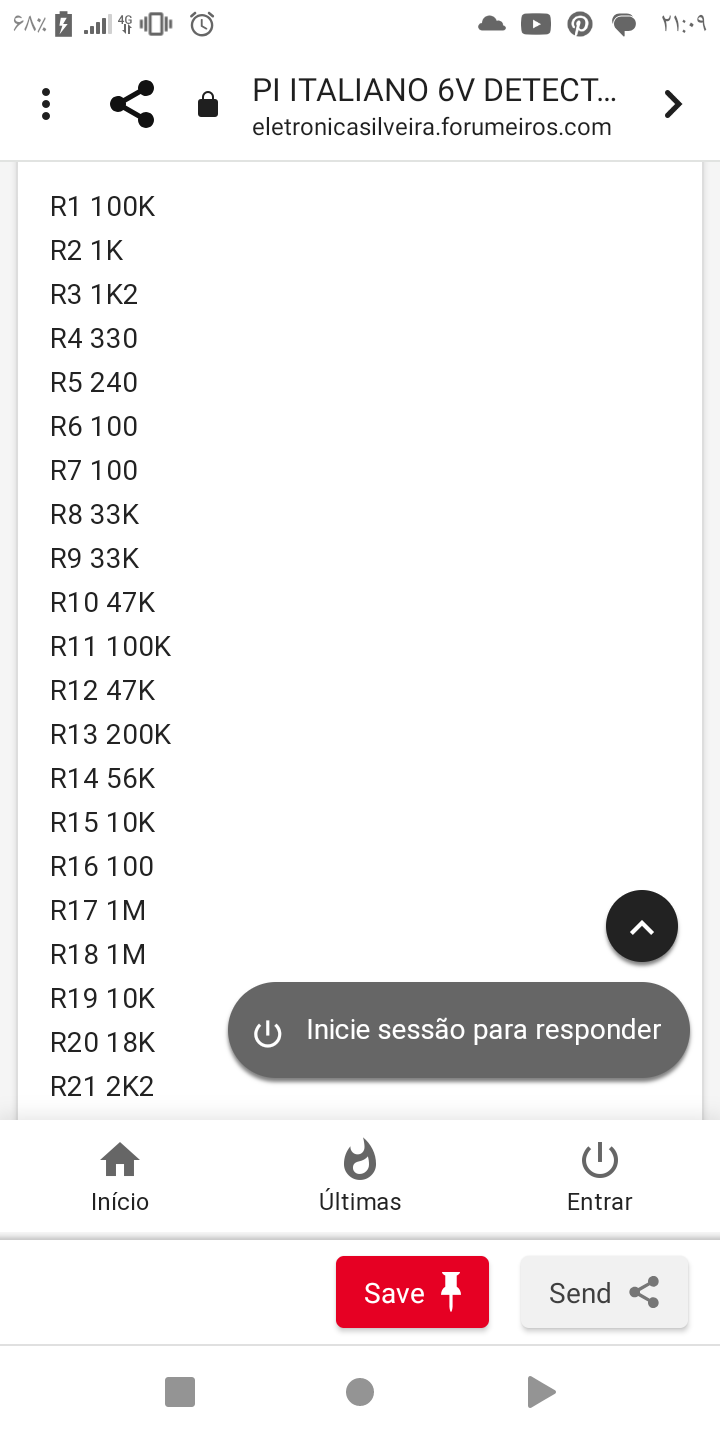

و مقدار داده ها



[saman5949]

و مقدار داده ها

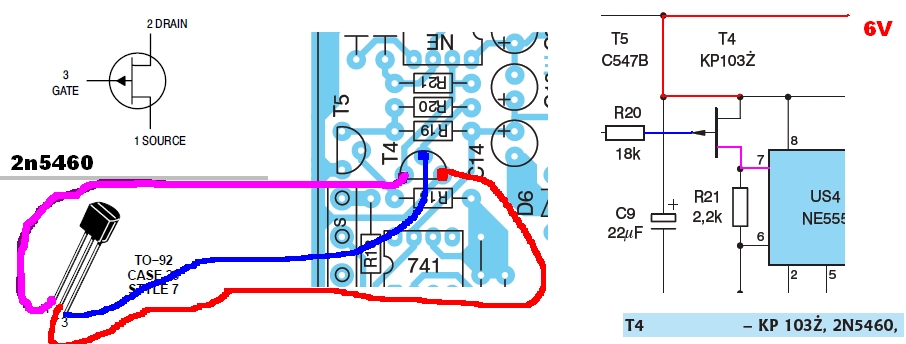

این مدار رو اولین باره ک میبینم . اول ولتاژ سر دیود های دوبلر رو چک کن ک ولتاژ دوبلرت درست باشه . بعد 555 فرکانس رو چک کن ک پایه گیت پالس داشته باشی . سر اخر ترانزیستور 5460 رو چک کن. بعد اگه مدارت اوکی شد بجای 5460 bf245c بزار سنس مدارت بهتر بشه



[abinso]

سلام وقت بخیر این مدار رو میشه توضیح دهید
