دانلود: مدار عملی منبع تغذیه متغیر با امکانات منحصر بفرد

[farah676]

پاسخ : رد: مدار عملی منبع تغذیه متغیر با امکانات منحصر بفرد

باعرض سلام خدمت استاد گرامی آقای اصفهانی عزیز.
من امروز این تاپیک رودیدم از اولین صفحه با اشتیاق تا آخرین پست رو خوندم و دیدم .واقعا لذت بردم از این همه ذوق و صلیقه جناب عالی اگه امکان داشت لطفا یه محاسبه سر انگشتی بفرمائید ببینیم مبلغ کل کار چند میشه.که اگه امکان داشت بتونیم زحمتتون بدیم واسه سفارش تهیه
با تشکر فراوان

با عرض سلام
بابت محبت تان تشکر میکنم ، حتما محاسبه میکنم ، متاسفانه هرگز مداراتی که می سازم را تخمین نزده ام ، بزودی اعلام خواهم کرد البته این طرح را فقط 4 دستگاه میتوان بسازم ( فقط 4 عددUPS فارتل دارم) ولی با جعبه های تجاری به تعداد بالا میتوانم بسازم ، دوست خوبم در زمینه فروش جعبه و ساخت PCB فعالیت دارد [hide]http://www.fadakpcb.com/pages/view/pageid/250/lang/fa[/hide]

نوع جعبه خودتان میتوانید انتخاب کرده و به من اعلام فرمائید تا بر طبق مشخصات جعبه مدار را بسازم



[farah676]

پاسخ : رد: مدار عملی منبع تغذیه متغیر با امکانات منحصر بفرد

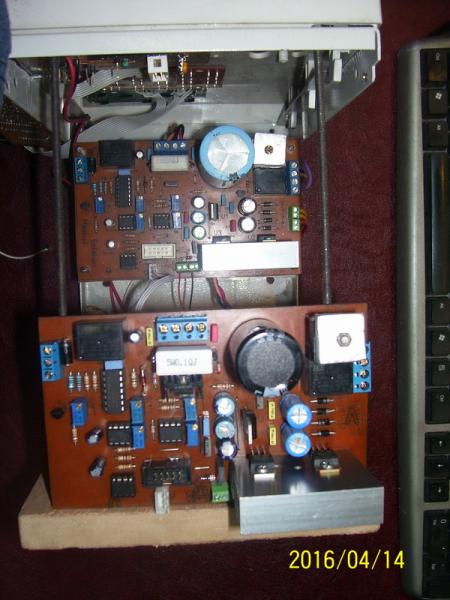

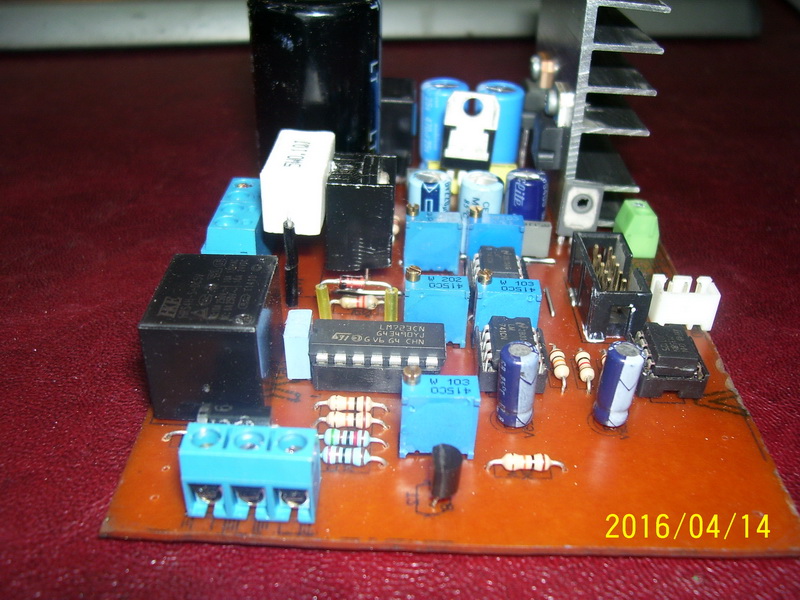

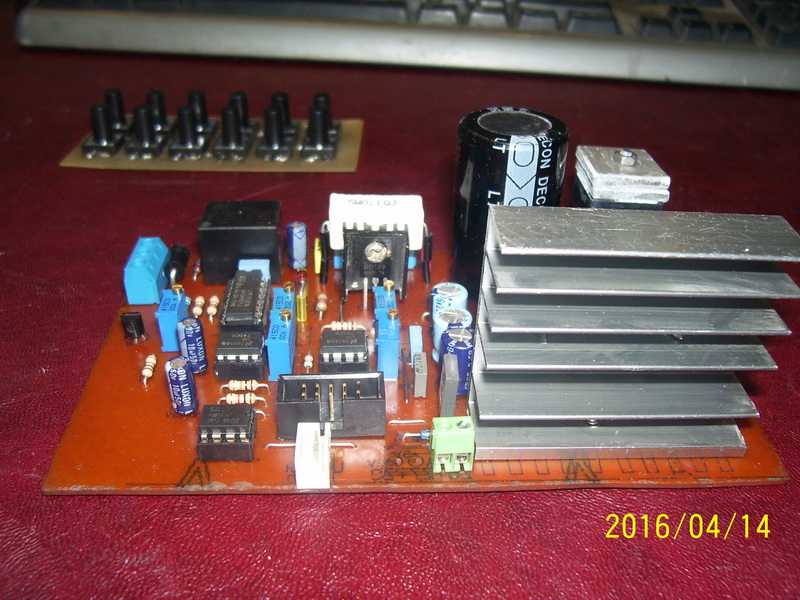

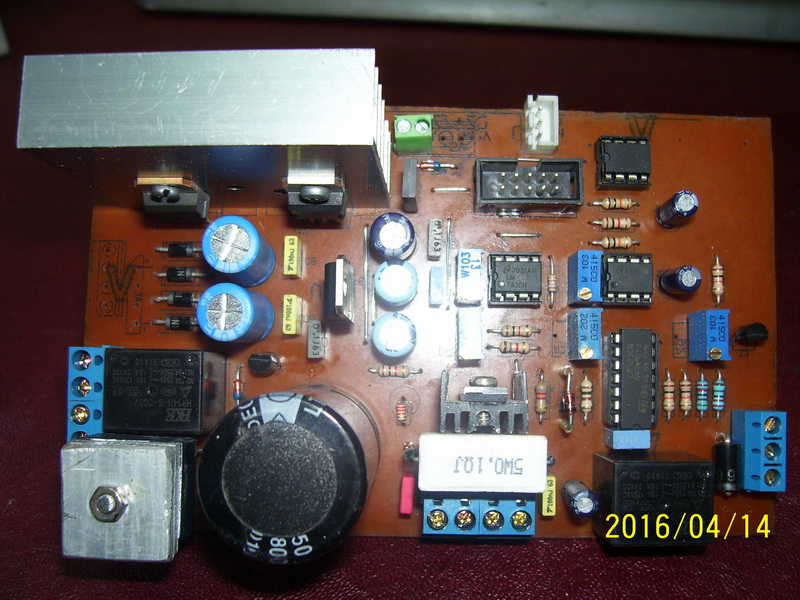

نمونه اصلاح شده برد کنترل PWM ، تغیرات در محل قرارگیری قطعات دادم تا رادیاتور هایی برای ترانزیستور درایور در نظر بگیرم ، استفاده از ترمینال ها در سایز های متفاوت جهت سهولت در مونتاژ ، انشالله چند تغییر در مدار خواهم داد تا از نظر زیبایی به حد نصاب برسد:rose:[hide]::e0220::[/hide]​



[farah676]

در حین جاسازی بصورت آزمایشی ، بخش مکمل به ذهنم رسید اگر یک مدار فلپ فلاپ به مدار اضافه کنم که بدون اضافه کردن فیش های خروجی ، ولتاژ 15 ولت غیر رگلوله شده ، داشته باشیم در پاره ای موارد بسیار کمک خواهد کرد ، در پانل دو عددشاسی اضافه کردم تا به فشار هر یک از دکمه ا خروجی بخش 12 رگوله شده به خروجی غیر رگوله شده 15 ولت تبدیل شود و [hide]:207::91000000:[/hide]



[farah676]

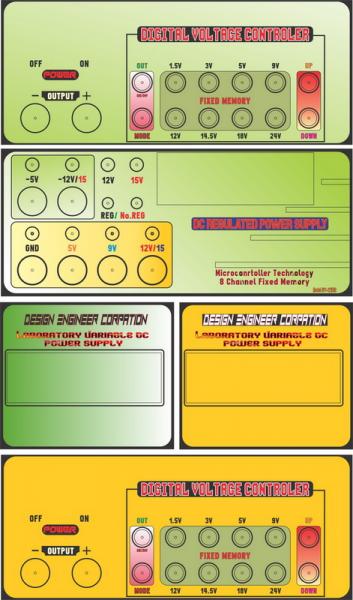

امروز فرصتی شد که پانل را چاپ بزنم!
تقریبا دستگاه در مراحل پایانی می باشد و امیدوارم فکر دیگری جهت اضافه کردن امکانات به سرم خطور نکند و دستگاه در به پایان برسانم و [hide]:shalagh:[/hide]



[farah676]

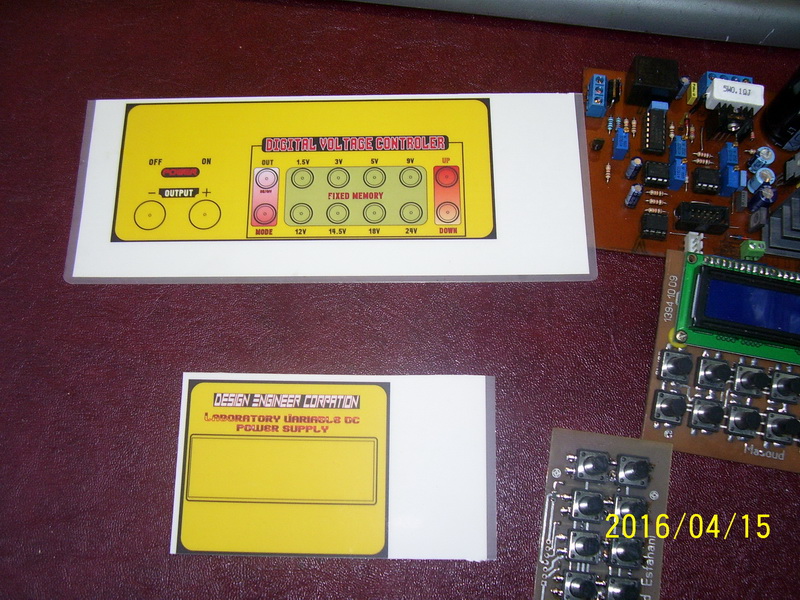

نا گفته نماند پانل را میتوان به 3 صورت چاپ کرد
1- بر روی طلق های چسب دار
2- بر روی کاغذ پشت چسب دار و طلق محافظ مات
3- بر روی کاغذ پشت چسب دار با طلق براق
من گزینه 2 را انتخاب کردم و چاپ کردم



[farah676]

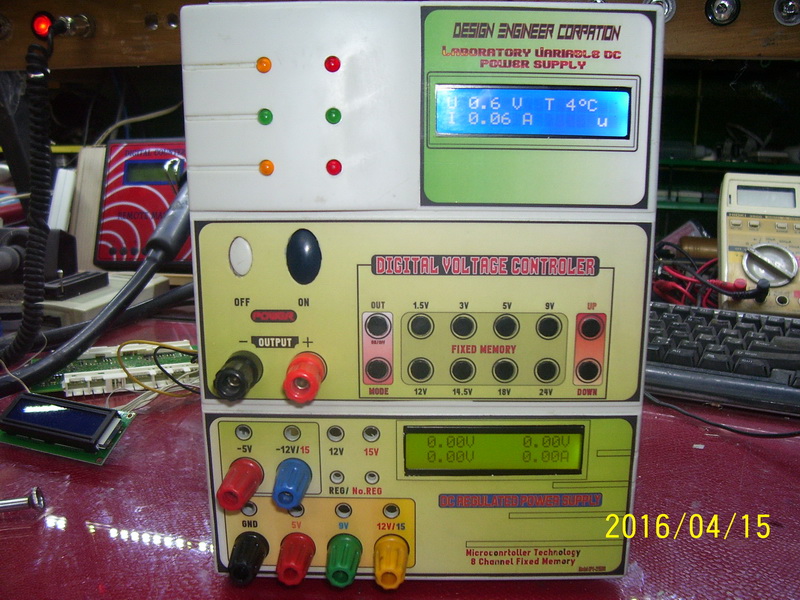

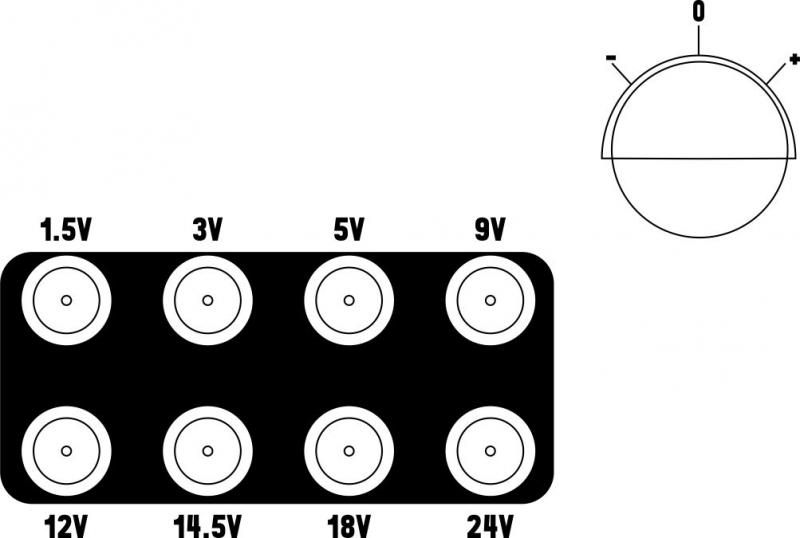

نصب فیش های خروجی
حتما از مته های تیز و دست اول استفاده کنید ، به این علت که اگر پلاستیک را سوراخ میکنید از ایجاد پلیسه و یا آب شدن اطراف دایره ایجاد نشود
برای LED های 5 میلیمتر اول از مته 1.5 و سپس 3 و در انتها از مته 4.8 استفاده کنید تا کیفیت سوراخ کاری بالا رود



[farah676]

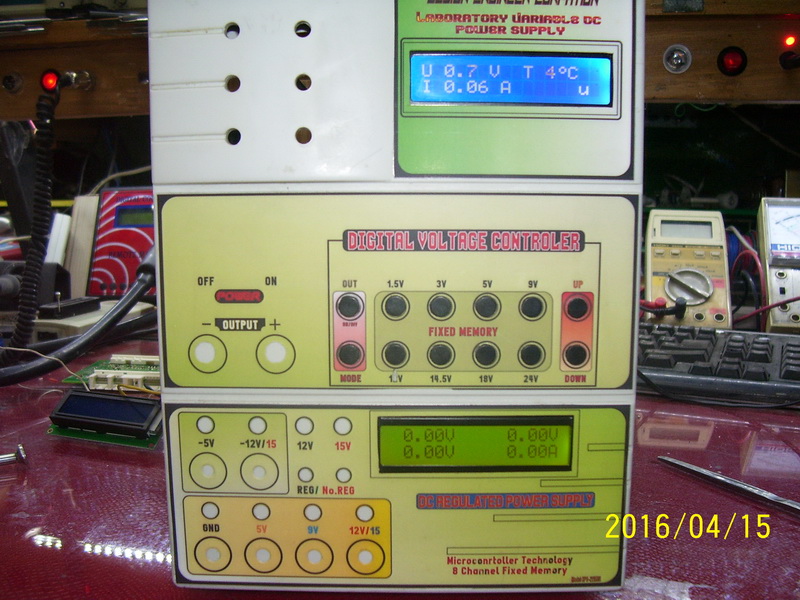

با عرض سلام

بعد از نصب پانل به این ذهن رسیدم که از زمینه پانل را سیاه و حروف را بصورت سفید و چند رنگ که در زمینه سیاه دیده شود ، انتخاب کنم ! [hide]:fight::fight::fight:[/hide]
فکر میکنم اگر یک کانکتور USB به پانل اضافه کنم ، در بعضی تعمیرات بدرد بخور باشد![hide]:congratulatory:[/hide]
فقط برای قسمت بالا و سمت چپ ( بخش LED ها ) فکری ندارم ، ایده ای دارید ، اعلام فرمائید
اگر نظری در طراحی دارید ، بفرمائید [hide]:beer:[/hide]



[farah676]

استفاده از ولوم های دیجیتال که در پخش های اتومبیل استفاده میشود شما میتوانید ولتاژ را توسط این کلید کم و زیاد کنید و توسط فشار دادن ولوم خروجی را قطع و وصل کنید
البته این ایده در طرح های بعدی استفاده میشود و طرحی جدید برای این منبع تغذیه در نظر خواهم گرفت
[hide]:computer:[/hide]



[farah676]

جهت سوراخ کردن بخش کیبورد من یک شابلون از بدنه کیس های بلااستفاده ، ساختم به این علت که اگر طلق پانل را بر روی جعبه پلاستیکی یوهان بزنید ، کمی از پلاستیک در اثر کشیدن سوهان سائیه و قطر آن بیشتر و در زیبائی اثر میگذارد [hide]:smiley_simmons:[/hide]
برای بقیه کنترل های دستگاه نیز باید یک شابلون بسازید[hide]:biggrin0:[/hide]



[farah676]

جهت زیبا سازی داخل دستگاه و همچنین استفاده از تمام زوایای جعبه من از طلق های بلا استفاده تابلو سازها استفاده کردم و به اندازه مدارات می برم[hide]ride:[/hide]

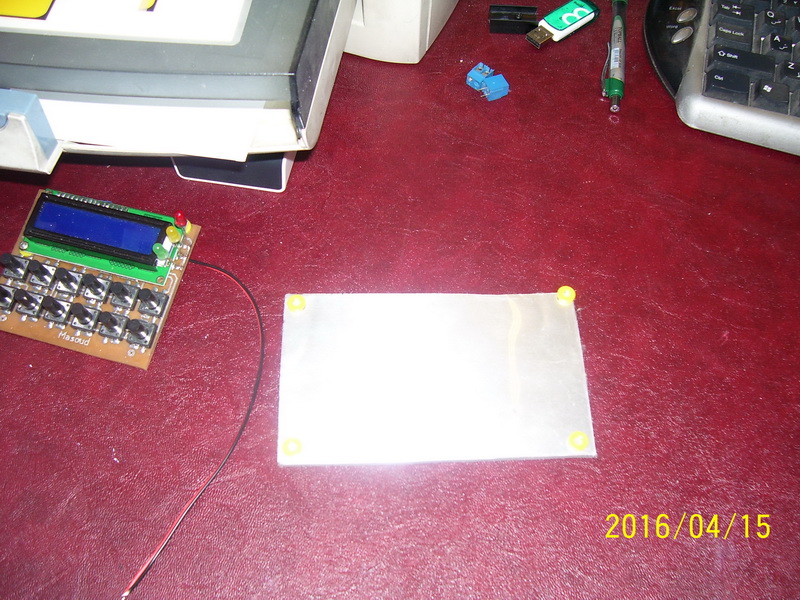

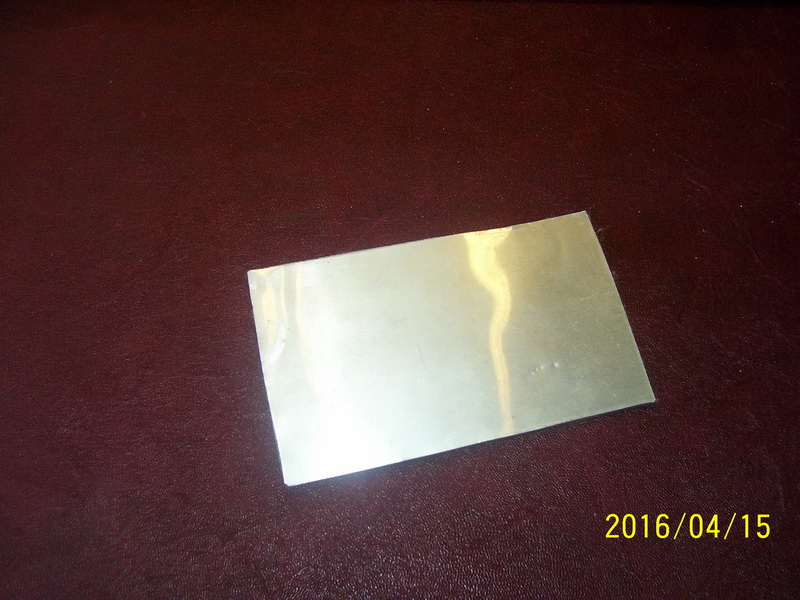

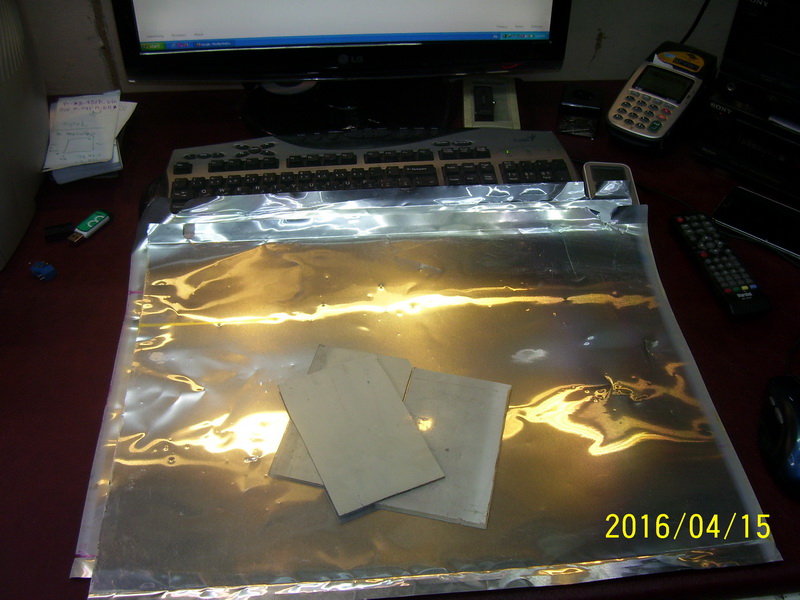

برای حفاظت طلق ها از ورق های آلومینیوم های بلا استفاده چاپخانه ها استفاده میکنم ( زینک) و با چسب آهن میچسبانم
