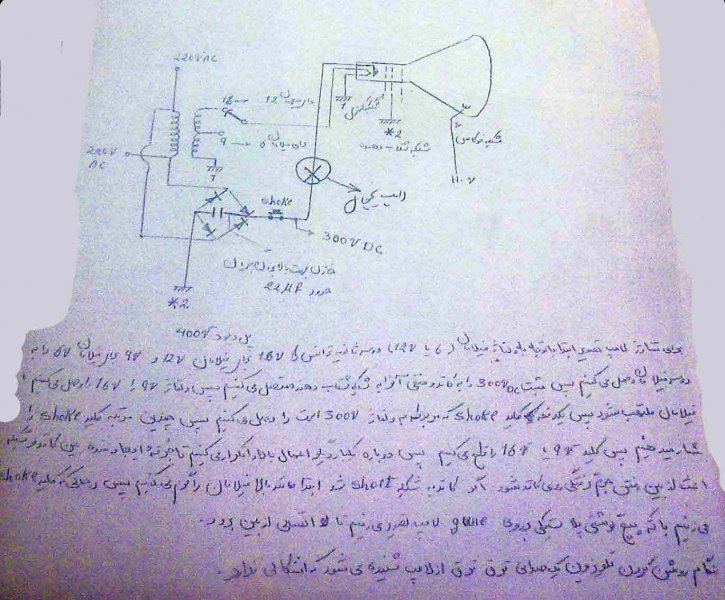

با درود ///دوست گرامي نيازي به نقشه نيست من قد به قدم مراحل ساخت را براتون ميگم /شما يك ترانس 6 ولت سه سر نياز دارد 500 ميلي امپر كه از خروجي ترانس براي ولتاژ 6 و 12 ولت براي فيلمان لامپ استفاده ميشود بعد از ان يك پل ديود كه يك سر ورودي به 220 ولت و يك سر ورودي را به ورودي 220 ترانس ويك سر ديگر ترانس را به 220 وصل ميكنيم در حقيقت اوليه ترانس به صورت سري به 220 وصل ميشود و شما سر راه ورودي پل ديود ترانس را بصورت سري قرار ميدهيد و يك خازن 10uبا ولتاژ 350 ولت را به قطب منفي و مثبت پل ديود وصل ميكنيد .منفي پل ديود در اصل همان كاتد لامپ تصوير ميباشد و قطب مثبت پل ديود را به يك كليد وصل كرده خروجي كليد را به يك لامپ 220 ولت 25وات (لامپ هاي يخچالي ) وصل كرده و يك طرف ديگر لامپ25 وات را به شبكه لامپ تصوير وصل ميكنيم /روش كار //براي لامپ هاي با فيلمان 6 ولت از سر وسط و كنار كه خروجي 6 ولت دارد و براي لامپ هاي فيلمان 12ولت از از دو سر كناري استفاده ميكنيم و بغد از گرم شدن لامپ برق فيلمان را قطع كرده بصورت لحظه اي كليد برق شبكه را قطع و وصل ميكنيم تا لامپ پر نور روشن شود و كم كم نور ان به كل قطع گردد و اين كار را براي هر سه شبكه انجام ميدهيم تا لامپ احيا شود /در هنگام شارژ لامپ برق ذخيره شده در لامپ را بايد تخليه كنيم//به همين سادگي ////پيروز باشيد
