آموزشی: مدارات کنترل از راه دور remotcontroler

[مجید89]

سلام خدمت اساتید و دوستان بزرگوار علی الخصوص استاد رجبی.
علیرغم کم لطفی استاد رجبی عزیز الحمدلله مشکل مدار فرستنده گیرنده بنده حل شد.
نکات قابل توجه:
1- مقدار مقاومت اسیلاتور در آیسی های 2262 و 2272 اصلاح شد.( در فرستنده بهتره 3.3 مگا و در گیرنده 680 کیلو تنظیم بشه)
2- مشکل اصلی در مدار من این بود که بردبورد از داخل قطعی داشت و در حالی که پین فعال سازی 2262 (شماره 14) علی الظاهر به زمین وصل بود اما اتصالش برقرار نبود.
3- با ماژول گیرنده ای که فرکانس کریستالش 4.897 بود هم جواب داد.(قابل توجه استاد رجبی)
دوستان اگه سؤالی هست درخدمتم.



[yaser k]

سلام دوستان من میخوام ماژول گیرنده rxb22 را با لاجیک آنالایزر کدهاشو بخونم اما خروجی گیرنده خیلی نویز داره و زمانی که دکمه ای از ریموت را فشار ندادم باز هم خروجی دیتا میفرسته ونمیشه کدهای اصلی را خوند دوستان راه حل چیه کسی مداری برای رفع این مشکل داره؟



[m.saman]

سلام

یه مدار فرستنده و گیرنده مادون قرمز درست کردم،مشکلش اینکه باید فرستنده رو از نزدیک حدود 5 سانتی و مستقیم بگیرم تا موج دریافت بشه، ولی وقتی با ریموت تلویزون یا هر وسیله دیگه ای ارسال کنم از فاصله چند متری و هر زاویه ای موج رو دریافت میکنه!؟

پ.ن : سنسور گیرنده سه پایه هست، led فرستنده هم هیچ مشکلی نداره، فرستنده رو روی چند فرکانس مختلف تست کردم باز بردش بیشتر نشد.وقتی با دوربین گوشی نور فرستنده رو چک میکنم شدتش به اندازه ریموت تلویزیون هست



[rezaalkp2]

مهندس احتمالا در محدوده مرزی ارسال دیتا قرار میگیرید بهترین کار اینه گه مدار گیرنده رو سیم کشی کنید و به خودتون نزدیکتر کنید و از سیم آنتن با گیفیت استفاده نمایید



[Newman1]

Re: رد: مدارات کنترل از راه دور remotcontroler

منم جوونی از این کارا میکردم علت اینکه موج کنترل رو راحت میگیره ولی مال خودتو نه اینه که توی فرستنده کنترل از راه دور موج دیتا بر روی فرکانس ۴۵۵ کیلوهرتز بصورت ا ام مدوله و فرستاده میشه تو هم باید دیتای مادون قرمزت رو به ورودی یک اسیلاتور 455 کیلو بدی تا از چند متری بگیره این مدولاتور رو با ای سی ۴۰۹۳ میشه ساخت



[reza.sha]

سلام استاد رجبی من یه رادیو کنترل برا ربات با تعداد کانال زیاد لازم دارم حداقل ۶ تا.
که بتونم چندتا کانال رو باهم روشن کنم مدارات قبل رو دیدم ولی پیدا نکردم خیلی ممنون



[electonic]

دوستان سلام.
من یه ریموت 4 کاناله دارم که برای فرستندش از انکودر PT2264 استفاده کردن ، اما برای قسمت گیرندش بجای دکودر PT2294 از یه آی سی 14 پایه استفاده کردن که معلوم نیست چیه ؟ چون نوشته روش رو پاک کردن و
حالا این ای سی گیرنده سوخته و میخوام عوضش کنم ، به نظر شما اسم این آی سی چیه ؟​



[mahdi136895]

با سلام
PT2274



[MOHSEN&A]

سلام.
دوستان این ریموت کنترل برای کولر ابی استفاده میشه و الان کلا از کار افتاده ،روی اون از ای سی PT2262 و یه ماژول فرستنده استفاده شده و چیز خاص دیگه ای نداره ،تو این ریموت کدوم قطعه خراب شده بنظرتون؟
pt2262 یا ماژول فرستنده؟
این دو تا رو چطوری میشه تست کرد؟



[jfrras]

سلام.

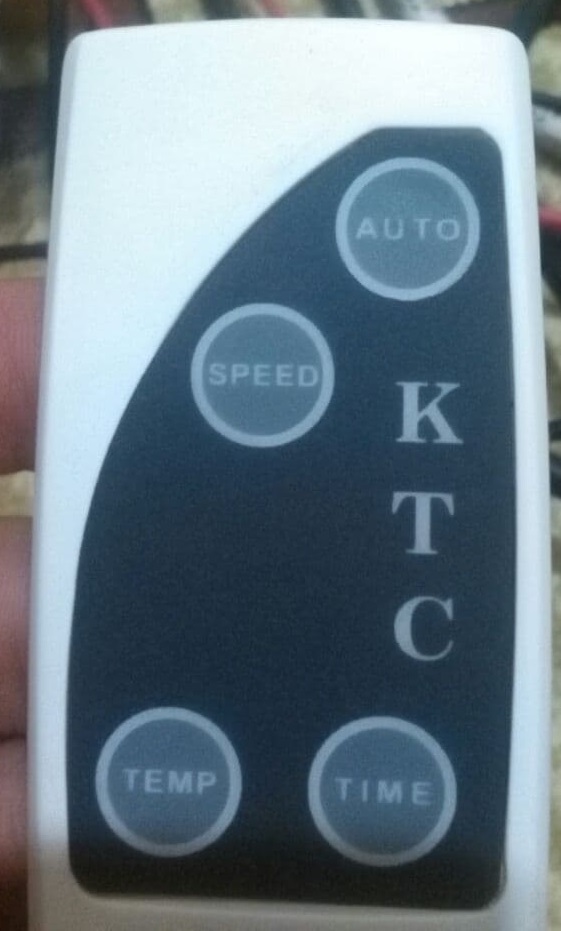

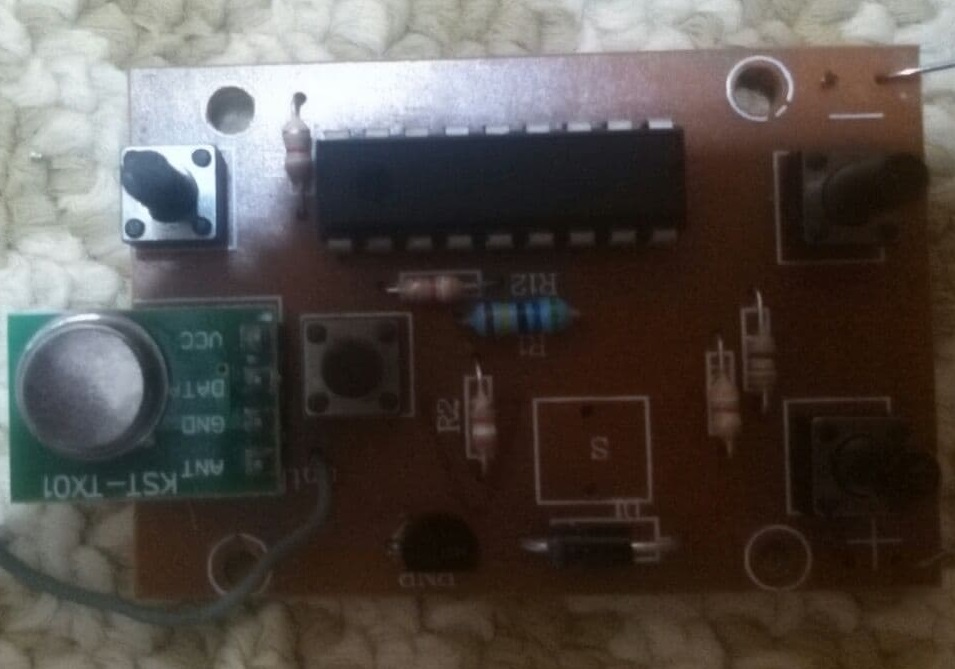

دوستان این ریموت کنترل برای کولر ابی استفاده میشه و الان کلا از کار افتاده ،روی اون از ای سی PT2262 و یه ماژول فرستنده استفاده شده و چیز خاص دیگه ای نداره ،تو این ریموت کدوم قطعه خراب شده بنظرتون؟
pt2262 یا ماژول فرستنده؟
این دو تا رو چطوری میشه تست کرد؟
مشاهده فایل‌پیوست 175856
مشاهده فایل‌پیوست 175857

سلام
یک بلندگوی کوچک یا هدفون به پایه 17 2262 بزنید با ردن هر از کلید ها صدای پالس را می شنوید
اگر پاس داشت ماژول فرستنده مشکل دارد
​
