مشکل: مبدل 12 به 220

[mehran76gh]

ماسفت های خروجی یکی هستند ولی ماسفت های ورودی اونی که من جایگزین کردم هردو تایمش با اون ماسفت قبلی اختلاف زیادی داره یعنی بیشتره و مقاومت RDS هم از ماسفت قبلی کمتره من 2N03L03 رو بجای FDB6670 جایگزین کردم. اختلاف اون تایم ها با RDS چه تغییری رو تو مدار ایجاد میکنه؟

irf3205 موجود دارید؟



[khabatizi]

irf3205 موجود دارید؟

دارم ولی اگه تو مدار بزارمش مشکل دیگه ای درست نمیکنه؟ چون با FDB6670 اختلاف دارن



[mehran76gh]

دارم ولی اگه تو مدار بزارمش مشکل دیگه ای درست نمیکنه؟ چون با FDB6670 اختلاف دارن

بله حق با شماست تقریبا 2 برابر فابریک است.
و اگر بخوایم تعوری بحث کنیم زیاد بودن زمان روشن شدن ماسفت باعث میشود که ولتاژ کمتری را به خروجی اعمال کند بنابر این در توان های بالا توان جریان دهی به میزان مناسب را ندارد.
اما شما میتوانید با تغییرات در مدار این مشکل را رفع نمایید.
معمولا یک پتانسیومتر روی برد قرار میدهند که با تنظیم آن میتوانید این مشکل را رفع کنید.



[khabatizi]

بله حق با شماست تقریبا 2 برابر فابریک است.
و اگر بخوایم تعوری بحث کنیم زیاد بودن زمان روشن شدن ماسفت باعث میشود که ولتاژ کمتری را به خروجی اعمال کند بنابر این در توان های بالا توان جریان دهی به میزان مناسب را ندارد.
اما شما میتوانید با تغییرات در مدار این مشکل را رفع نمایید.
معمولا یک پتانسیومتر روی برد قرار میدهند که با تنظیم آن میتوانید این مشکل را رفع کنید.

سلام خسته نباشید
دوتا آی سی TL494 مشکل داشتن اونا رو هم عوض کردم ولی باز همون مشکل رو داره. با اسکوپ ماسفت های خروجی رو نگاه کردم فقط دوتاش کار میکنه. بعدش تغذیه TL494 خروجی برعکس وصل شده یعنی مثبت 12 به پایه GND و منفی هم به VCC وصل شده ( البته به وسیله یه خازن 100 نانو) در صورتی که TL494 ورودی تغذیه اش اینطوری نیست. دو سرتغذیه رو اندازه گرفتم 1.5 ولت نشون میداد در صورتی که TL494 ی که در ورودی قرار داره 12 ولت بودش.این دلیلش بنظرتون چییه؟



[mehran76gh]

سلام خسته نباشید
دوتا آی سی TL494 مشکل داشتن اونا رو هم عوض کردم ولی باز همون مشکل رو داره. با اسکوپ ماسفت های خروجی رو نگاه کردم فقط دوتاش کار میکنه. بعدش تغذیه TL494 خروجی برعکس وصل شده یعنی مثبت 12 به پایه GND و منفی هم به VCC وصل شده ( البته به وسیله یه خازن 100 نانو) در صورتی که TL494 ورودی تغذیه اش اینطوری نیست. دو سرتغذیه رو اندازه گرفتم 1.5 ولت نشون میداد در صورتی که TL494 ی که در ورودی قرار داره 12 ولت بودش.این دلیلش بنظرتون چییه؟

دوتا آی سی TL494 مشکل داشتن

با توجه به اظهارات شما

و

بعدش تغذیه TL494 خروجی برعکس وصل شده یعنی مثبت 12 به پایه GND و منفی هم به VCC وصل شده

پس از بررسی مجدد مدار شما و تحلیل بخشی از آن متوجه آن شدم که اشکالی در نوشتار و یا مدار شما وجود دارد.
شما گفتید 2 تا ای سی TL494 تعویض کردید باتوجه به اینکه ولتاژی در پایه تغذیه هم ندارید بنابر این به احتمال زیاد یک ای سی TL494 وجود دارد و یک LM324 که با توجه به ولتاژ های تغذیه کاملا مشخص است.

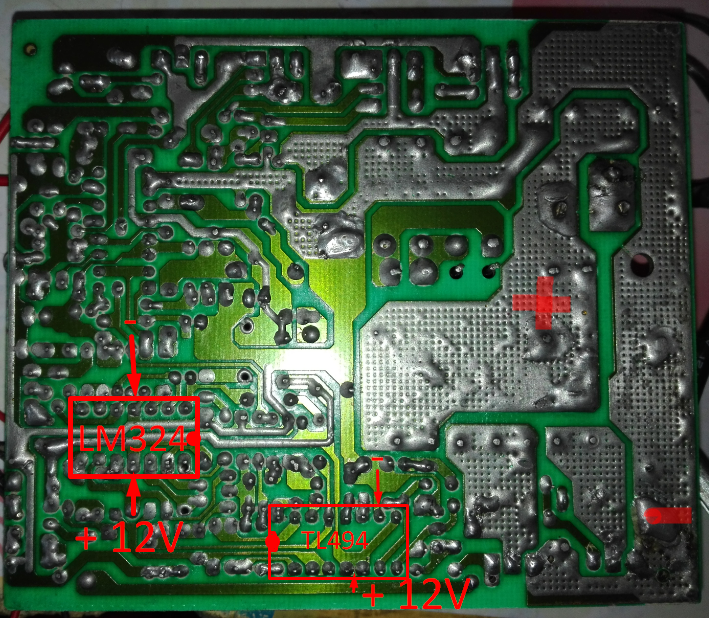

بنابر این شما این نقص را مورد بررسی قرار بدید و در صورت صحیح بودن این نظریه به تعویض ای سی اقدام نمایید و در صورت وجود هر مغایرتی با مدار پیوست شده که تقدیم کردم در ابتدا عکس واضح از زوایای مختلف برد و همچنین مسیر گیت ماسفت چه خروجی و چه ورودی را تا ای سی و همچنین جهت ای سی شماره ای سی و خط ولتاژ تغذیه آن را در برد مشخص نمایید.

عکس :



[khabatizi]

با توجه به اظهارات شما

و



پس از بررسی مجدد مدار شما و تحلیل بخشی از آن متوجه آن شدم که اشکالی در نوشتار و یا مدار شما وجود دارد.
شما گفتید 2 تا ای سی TL494 تعویض کردید باتوجه به اینکه ولتاژی در پایه تغذیه هم ندارید بنابر این به احتمال زیاد یک ای سی TL494 وجود دارد و یک LM324 که با توجه به ولتاژ های تغذیه کاملا مشخص است.
بنابر این شما این نقص را مورد بررسی قرار بدید و در صورت صحیح بودن این نظریه به تعویض ای سی اقدام نمایید و در صورت وجود هر مغایرتی با مدار پیوست شده که تقدیم کردم در ابتدا عکس واضح از زوایای مختلف برد و همچنین مسیر گیت ماسفت چه خروجی و چه ورودی را تا ای سی و همچنین جهت ای سی شماره ای سی و خط ولتاژ تغذیه آن را در برد مشخص نمایید.

عکس :
مشاهده فایل‌پیوست 160273

سلام خسته نباشید. معذرت میخوام اون تغذیه رو من اشتباه فهمیدم. فقط تو مدار 2 تا TL494 که یکیش واسه ورودی ویکی هم واسه خروجی هستش( کنار اون مقاومت .22 اهم 5 وات) و یه LM324 N داریم فقط الان مشکلی که دارم اون آی سی خروجی پالس واسه گیت ماسفت ها تولید نمی کنه کلا قطعاتشو هم تست کردم آی سی هم رو عوض کردم فقط یه ولتاژ DC 11.5 ولت تو پایه 8 و 11 وجود داره. رو پایه DT هم 4.5 ولت دارم.



[mehdibarghel]

سلام اگه 8 و 11 ولتاژ بالا داره آی سی پالس نداره باید مسیر های فید بک چک بشه



[mehdibarghel]

حدودا 7.5 میشه



[lamerd]

سلام دوستان<div>منم دقیقا همین مشکل داشتم،از جفت ماسفت قسمت اولیه یکیش(که سوخته بود و تعویض مردم۳۲۰۵) خیلی حتی بدون بار داغ میکرد،مقاومت ارتباطی این ماسفت با برد اسیلاتور سوخته بود که جایگزین کردم اما درست نشد</div><div>همه چیزا چک شد اما چشمک زدن و داغ کردن یکی از ماسفتهای ورودی همچنان ادامه داشت حتی پایه های چوک به سمت ترانزیسورهای خروجی هم قطع کردم که همچنان داغ میشد</div><div>ناچارشدم همون مقاومت از مدار خارج کنم و ماسفتی که داغ میکرد از سرویس خارج کنم که مشکل حل شد و با یه ماسفت دیگه دستگاه کار میکنه و ۲۴۰ولت هم ثابته</div><div>اما احساس میکنم توان خروجی کم شده و میخوام ماسفتها با هم موازی کنم</div><div>۱- به نظرتون امکان داره؟<br>۲- عیب میتونه از اشتباه جایگزین شدن ماسفت باشه؟</div>



[HS13&86]

سلام دوستان<div>منم دقیقا همین مشکل داشتم،از جفت ماسفت قسمت اولیه یکیش(که سوخته بود و تعویض مردم۳۲۰۵) خیلی حتی بدون بار داغ میکرد،مقاومت ارتباطی این ماسفت با برد اسیلاتور سوخته بود که جایگزین کردم اما درست نشد</div><div>همه چیزا چک شد اما چشمک زدن و داغ کردن یکی از ماسفتهای ورودی همچنان ادامه داشت حتی پایه های چوک به سمت ترانزیسورهای خروجی هم قطع کردم که همچنان داغ میشد</div><div>ناچارشدم همون مقاومت از مدار خارج کنم و ماسفتی که داغ میکرد از سرویس خارج کنم که مشکل حل شد و با یه ماسفت دیگه دستگاه کار میکنه و ۲۴۰ولت هم ثابته</div><div>اما احساس میکنم توان خروجی کم شده و میخوام ماسفتها با هم موازی کنم</div><div>۱- به نظرتون امکان داره؟<br>۲- عیب میتونه از اشتباه جایگزین شدن ماسفت باشه؟</div>

با سلام،
در مدارات پوش پول باید ماسفت دو طرف از یک شماره باشند.
در غیر این صورت تعادل به هم خورده و تلفات ایجاد میشود.
موفق و پیروز باشید.
