سوال: مادربرد asrock G31ms تصویر نمیدهد

[erfanjon74]

تا اونجا که اطلاع دارم پشت خازن های اطراف CPU هیچ ولتاژی نیس... IC PMW رو هم بلد نیستم تست کنم....



[erfanjon74]

دوست عزیز ایسی pwm و فتها و خازنهای شیمیایی اطراف سی پی یو را تست کنید در ضمن کریستال کلاک همان کریستال 14.3 کنار چیپ شمالی نیز تست شود و نتیجه را اعلام کنید

با تشکر

آقای jaxor بهتون پیام دادم میشه جواب بدید ؟؟ ممنون میشم



[SkyCity]

دوست گرامی آقا عرفان
شما باید کلیات مباحث تعمیرات را مرور بفرمائید تا از چند و چون ماجرا با خبر شوید
تا هنگامیکه دوستان راهنمایی تان میکنند بتوانید تدابیر آنها را به کرسی بنشانید
در این انجمن قسمت های آموزشی مادربرد وجود دارد و با مراجعه به آنها و دانلود فایل های پی دی اف و مطالعه آنها به اطلاعات خود افزوده و پیشرفت کنید
در ضمن هیت دادن را همیشه برای مرحله آخر بگذارید زمانیکه که دیگر جز هیت چاره ای نیست
امیدوارم همواره موفق باشید :anonymous:



[erfanjon74]

تشکر... راستش رو بخواید من یه کم از خوندن و حوصله گذاشتن روی پیدا کردن یه مطلب فراری بودم... میخام تجربه کنم و به مشکل برسم و با سوال و این چیزا مشکلم رو حل کنم تا یه چیزی یاد بگیرم... حالا نمیدونم کار درستی میکنم یا نه ...



[erfanjon74]

درود
روشن بودن چراغ CLK عملکرد درست کلاک هست
ولی اگر چراغ ریسیت روشن میباشد به معنی ریسیت بودن مادربرد هست و یعنی اینکه مادربرد تا یک قسمت از آن ولتاژ هست و عملیات دیتا انجام نمیشود.در واقع مادربرد در حال ریسیت شدن هستش و هنگه
قطعهای روی مدار داغ نباشد S/B وN/B وI/O
​

بایوس رو پروگرم کردم باز هم گذاشتم جواب نداد... پشت مین برد پشت پل جنوبی دو سه تا مقاومت ریز کنده شده بود اون رو از روی یک مین دیگه همون مدل داشتم گذاشتم سر جاش مادربرد رو روشن کردم اینبار چراغ IRDY و FRAME خاموش شدن ولی نه کد دیباگر دارم نه تصویر. چراغ ریست هم که روشنه هنوز...
ولی وقتی روشن کردم مین رو دو سه تا فشار دادم رو دو تا چیپ ها چراغ ریست خاموش شد ولی کد دیباگر نداشتم باز هم... و دوباره که مین رو خاموش روشن کردم دیگه هرکاری کردم نتونستم چراغ ریست رو خاموش کنم دوباره روشن شده بود
...
امیدی هست ؟؟ این مین اگه درست نشه من بیچاره میشم . توروخدا یاری کنید منو



[akbarof]

درود بر دوست گرمساری و با اجازه اساتید

1-چنانچه تعمیرات با شتاب و استرس و بی دقتی همراه باشد حتما خرابی به بار می آورد

2-فزض کنید مادربرد شما کاملا نابود شده از همین تچربه برای تغمیرات بدی استفاده کنید.

3- در قسمت تعمیرات مادربرد قسمت مسایل عمومی مادربرد ها با مطالعه تاپیک ها مشکلات شما حل خواهند شد

4-اکثر مشکلات مادر برد ها ساده هستن و فقط در صد کمی نیاز به تعمیرات اساسی دارند

5-آیا با پاور و cpu دیگر تست کرده اید؟

6-چه چراغ های رو دیباگر روشن و خاموش هستند؟



[akbarof]

اینو هم بخون

مشاهده فایل‌پیوست همه چیز درباره مدار تنظیم کننده ولتاژ مادربرد.pdfمشاهده فایل‌پیوست همه چیز درباره مدار تنظیم کننده ولتاژ مادربرد.pdf



[erfanjon74]

درود بر دوست گرمساری و با اجازه اساتید

1-چنانچه تعمیرات با شتاب و استرس و بی دقتی همراه باشد حتما خرابی به بار می آورد

2-فزض کنید مادربرد شما کاملا نابود شده از همین تچربه برای تغمیرات بدی استفاده کنید.

3- در قسمت تعمیرات مادربرد قسمت مسایل عمومی مادربرد ها با مطالعه تاپیک ها مشکلات شما حل خواهند شد

4-اکثر مشکلات مادر برد ها ساده هستن و فقط در صد کمی نیاز به تعمیرات اساسی دارند

5-آیا با پاور و cpu دیگر تست کرده اید؟

6-چه چراغ های رو دیباگر روشن و خاموش هستند؟

متچکرم
بایوس رو پروگرم کردم باز هم گذاشتم جواب نداد... پشت مین برد پشت پل جنوبی دو سه تا مقاومت ریز کنده شده بود اون رو از روی یک مین دیگه همون مدل داشتم گذاشتم سر جاش مادربرد رو روشن کردم اینبار چراغ IRDY و FRAME خاموش شدن ولی نه کد دیباگر دارم نه تصویر. چراغ ریست هم که روشنه هنوز...
ولی وقتی روشن کردم مین رو دو سه تا فشار دادم رو دو تا چیپ ها چراغ ریست خاموش شد ولی کد دیباگر نداشتم باز هم... و دوباره که مین رو خاموش روشن کردم دیگه هرکاری کردم نتونستم چراغ ریست رو خاموش کنم دوباره روشن شده بود
...
امیدی هست ؟؟ این مین اگه درست نشه من بیچاره میشم . توروخدا یاری کنید منو

منبع : http://www.irantk.ir/showthread.php?t=49025#ixzz2s9HJnFsQ



[A.R.T]

درود
جناب عرفان عزیز
با توجه به مراحلی که توضیح داده شده و کارهایی که انجام شده
ارزش تعمیر نداره
اشتباه اول شما هیت دادن بود و بزرگتر از آن ریسولد کردن چیپ یوده
برفرض اگر هم درست شود ممکنه زیاد کار نکنه و مشکل قابل بازگشت باشه
با این حال عکس واضحی از روی مین و پشت مین بذارید تا بهتر بشه راهنمایی کرد

​



[erfanjon74]

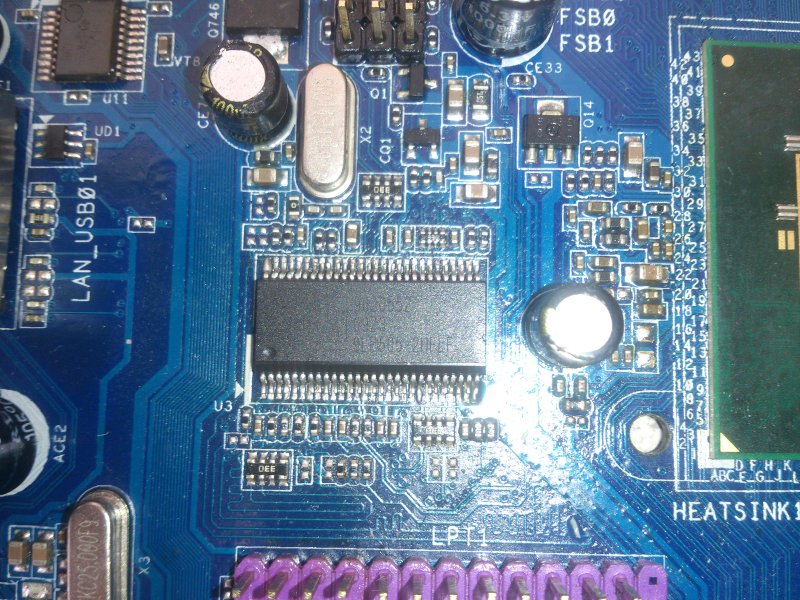

یک تصویر از آی سی کلاک گذاشتم

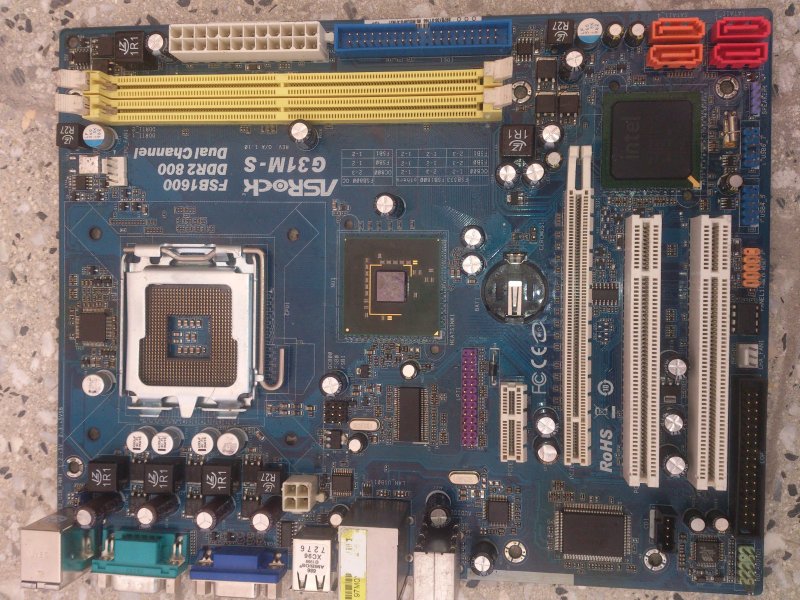

یه تصویر از کل مین از روبرو

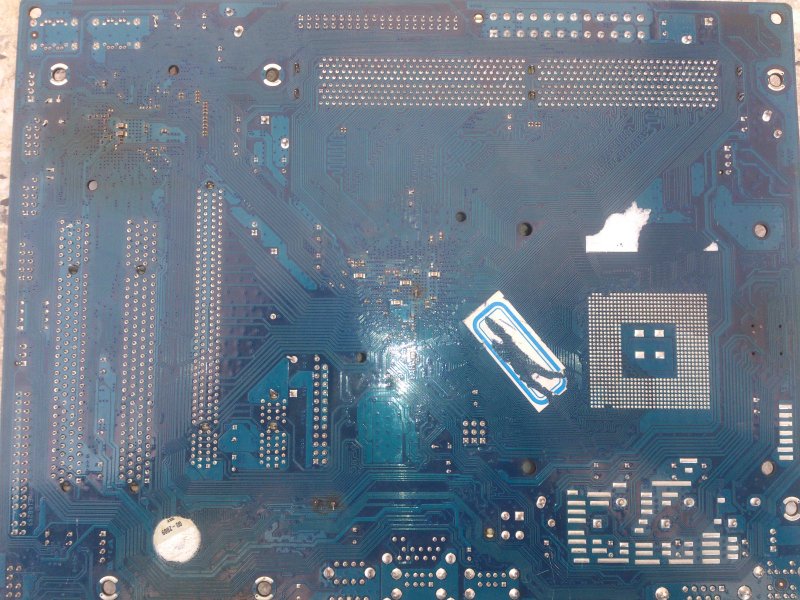

یکی از پشت
