مشکل: لپ تاپ ms-14571 تصویر نمیده

[source]

سلام سرور گرامی
اطراف سی پی یو آی سی دیگه ای نیست و فکر کنم این آیسی همون pwm باشه.
دقیقا
من 19 ولت رو روی ورودی ترانزیستورهام دارم.اما خروجیشون 0 هست و به چوک هام هیچی نمیرسه.

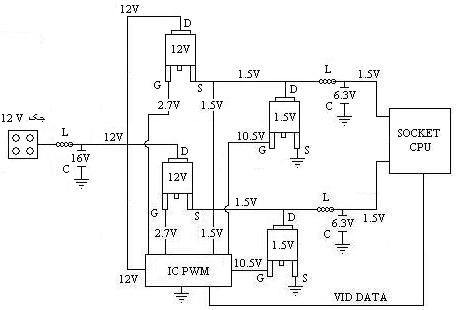

با توجه به این نمودار که البته واسه مادربرد pc هست.مقداری که از ic pwm باید به ترانزیستورها برسه که ترانزیستور فعال شه از pwm به پایه گیت روی ترانزیستور نمیرسه.



حالا 2 تا سوال هست.
آیا 19 ولت به خود pwm میرسه؟ولی pwm خروجی نمیده؟
یا مدار قبل از رسیدن به pwm ولتاژش 0 میشه؟
ببخشید طولانی شد.
ولتاژ ورودی به pwm رو چطوری میتونم بگیرم؟



[source]

دوستان با ولتاژگیری از المان های روی چیپ شمالی متوجه شدم بالاترین ولتاژ روی اونها 1.8 ولت هست.
و اطراف آی سی تغذیه سی پی یو بالا ترین ولتاژ 5.3 هست.
کسی میدونه این ولتاژها صحیح هست یا نه؟
آیا روی آی سی تغذیه نباید 19 داشته باشم؟
لطفا نظرتون رو بیان کنین.
بخدا گیج گیج شدم.



[source]

دوستان لطفا به فریاد ما برسین.........
:29000000::29000000::frown:



[source]

کسی نیست از دوستان آیـــــــــــــــــــــــــــــــــا؟



[cybernova]

دوست خوبم
با توجه به نکته ای که در پست های اول در مورد خاموش نشدن لپ تاپ بهش اشاره کردید ،احتمال معیوب بودن I/O هست .از طرفی مانند پروسه برقراری VCORE در مادربرد PC ،برای لپ تاپ هم همینطوریه و تا CPU راه نیفته ،ولتاژها هم برقرار نمی شن .اگه درخواست دوستان در مورد جریان کشی رو هم اعلام کنید محدوده عیب مشخص تر می شه .
موفق باشید .



[source]

استاد بزرگوار خیلی منتظر اظهار نظر شما و اساتید دیگر بودم.
خیلی ممنون بابت توجهتون به بنده حقیر.
از لحاظ جریان کشی خیلی تست کردم ولی مورد مشکوکی مشاهده نشد.
اما بجز دیسکانکتی ها روی پایه آیسی ها همونطور که تو پست 13 ملاحضه فرمودین به این قسمت از ورودی شارژر مشکوکم.
اما دوستان نفرمودن که 0 شدن ولتاژ تو این قسمت طبیعی هست یا ممکنه مشکل از اینجا باشه...
باز هم سپاسگذارم.



[cybernova]

دوست خوبم
بابت تاخیر در همفکری واقعا معذرت می خوام .یه مقدار کارهام قر و قاطی شده بود .از طرفی هر چی دنبال شماتیک این مدل گشتم نتونستم پیدا کنم .چیز دیگه ای غیر از 14571 ننوشته ؟این مدل با CX-413 فرق داره یا یکی هست ؟مشخصات کامل رو بنویسید یا مدلی که روی برد نوشته تا از روی شماتیک بتونیم بریم جلو
موفق باشید.



[source]

سلام استاد گرامی
با پاسخگوییتون بزرگواریتونو می رسونین.
امیدوارم بنده هم بتونم بعد ها اگر کمکی از دستم اومد برای دیگران دریغ نکنم.
مدل پشت دستگاه ms-1457 هست و روی برد دستگاه ms-14571.
عکس دستگاه در کامنت 1 آپلود شده.
چیز دیگه ای ننوشته.
