قطع ناگهانی اینورتر جوش با صدایی همراه ترکیدن قطعه

[م ر پارس]

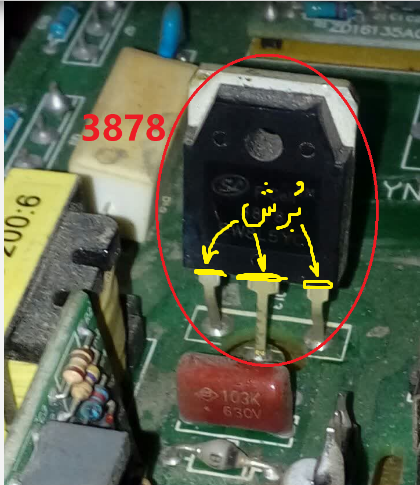

سلام .استاد ببخشید فکر میکنم ماسفتم سوخته باشه. یه سوال داشتم اگر ماسفت جدید رو ، روی پایه های قبلی لحیم کنیم مشکلی پیش میاد؟ آیا تجربه چنین کاری رو داشتین ؟ چون ماسفته بد جایی هست(برای لحیم پشت فیبر) نمیخوام کل برد رو باز کنم .آیا مشکلی پیش میاره ؟پایه های ماسفت قبلی رو ،بلندتر بِبرم بعد مماس با پایه های ماسفت جدید قرار بدم پایه هارو به هم لحیم کنم . ممنون میشم راهنمایی بفرمایید .

مشاهده فایل‌پیوست 219921

درود برشما. منم مبتدی محسوب میشم و استاد نیستم.

خیر مشکلی پیش نمیاد.



[mahdi210]

ممنون



[aryamon]

خودتو خسته نکن یه اداپتور24 ولت تهیه کن و نصب کن به قطعات بازار اعتماد نکن اینطوری هم مشکلت حل میشه و کاربرگشت نمی خوره



[bahman.gol]

سلام .استاد ببخشید فکر میکنم ماسفتم سوخته باشه. یه سوال داشتم اگر ماسفت جدید رو ، روی پایه های قبلی لحیم کنیم مشکلی پیش میاد؟ آیا تجربه چنین کاری رو داشتین ؟ چون ماسفته بد جایی هست(برای لحیم پشت فیبر) نمیخوام کل برد رو باز کنم .آیا مشکلی پیش میاره ؟پایه های ماسفت قبلی رو ،بلندتر بِبرم بعد مماس با پایه های ماسفت جدید قرار بدم پایه هارو به هم لحیم کنم . ممنون میشم راهنمایی بفرمایید .

مشاهده فایل‌پیوست 219921



[bahman.gol]

ببینید شما میتوانید با استفاده از مقداری لحیم هر 3 پایه ماسفت رو همزمان گرم کنید و راحت ماسفت و بیرون بکشید
سپس با قلع کش سوراخ هارو باز کنید ماسفت جدید و قرار داده بعد لحیم کاری کنید
اما با توجه ب اینکه برد کوچک شما منفجر شده هم ماسفت و هم دیگر قطعات مرتبط با بخش 24 ولت را تست کنید و از سالم بودنش مطمعن شوید
در غیر اینصورت با ی مشکل کوچیک ممکنه دوباره بسوزن
ولی اگه میخواهید بدون دردسر دستگاه راه اندازی کنید کافیه ی آداپتور 24 ولت 3 آمپر از بازار تهیه کنید
ماسفت و برد کوچیک را حذف کرده و مثبت منفی آداپتور را ب خازنی ک 1000 میکرو 50 ولت هست لحیم کنید
ب سادگی میتوانید با این روش بدون دردسر دستگاه را راه اندازی کنید و از هدر رفتن هزینه جلوگیری کنید بیش از 100 بار اینکارو انجا دادم و تا الان هم مشکلی نبوده در صورت راهنمایی بیشتر در خدمتم



[mahdi210]

ببینید شما میتوانید با استفاده از مقداری لحیم هر 3 پایه ماسفت رو همزمان گرم کنید و راحت ماسفت و بیرون بکشید
سپس با قلع کش سوراخ هارو باز کنید ماسفت جدید و قرار داده بعد لحیم کاری کنید
اما با توجه ب اینکه برد کوچک شما منفجر شده هم ماسفت و هم دیگر قطعات مرتبط با بخش 24 ولت را تست کنید و از سالم بودنش مطمعن شوید
در غیر اینصورت با ی مشکل کوچیک ممکنه دوباره بسوزن
ولی اگه میخواهید بدون دردسر دستگاه راه اندازی کنید کافیه ی آداپتور 24 ولت 3 آمپر از بازار تهیه کنید
ماسفت و برد کوچیک را حذف کرده و مثبت منفی آداپتور را ب خازنی ک 1000 میکرو 50 ولت هست لحیم کنید
ب سادگی میتوانید با این روش بدون دردسر دستگاه را راه اندازی کنید و از هدر رفتن هزینه جلوگیری کنید بیش از 100 بار اینکارو انجا دادم و تا الان هم مشکلی نبوده در صورت راهنمایی بیشتر در خدمتم

خیلی ممنون از راهنمایی فرمودین میشه نمونه یکی از اون نمونه هایی که استفاده کردین رو بفرمایید بخرم یه موضوع دیگه که هست آخه بردهایی برای جایگذین کردن تو اینترنت گفته شده منظور شما از همون بردها هست؟ من تجربه شو ندارم باید خروجیش دوبل 24 باشه ؟ مثبت 24 منفی 24؟



[md25]

خیلی ممنون از راهنمایی فرمودین میشه نمونه یکی از اون نمونه هایی که استفاده کردین رو بفرمایید بخرم یه موضوع دیگه که هست آخه بردهایی برای جایگذین کردن تو اینترنت گفته شده منظور شما از همون بردها هست؟ من تجربه شو ندارم باید خروجیش دوبل 24 باشه ؟ مثبت 24 منفی 24؟

درود،دوست عزیز بفرمایید دستگاه جوش از نوع ماسفتی هست یا آی جی بی تی؟اگه ماسفتیه شما ی تغذیه ۲۴ تک بندازید،ولی اگه آی جی بی تی هست،تک برد یا ۳ برد؟یا ی عکس از برد بفرستید



[mahdi210]

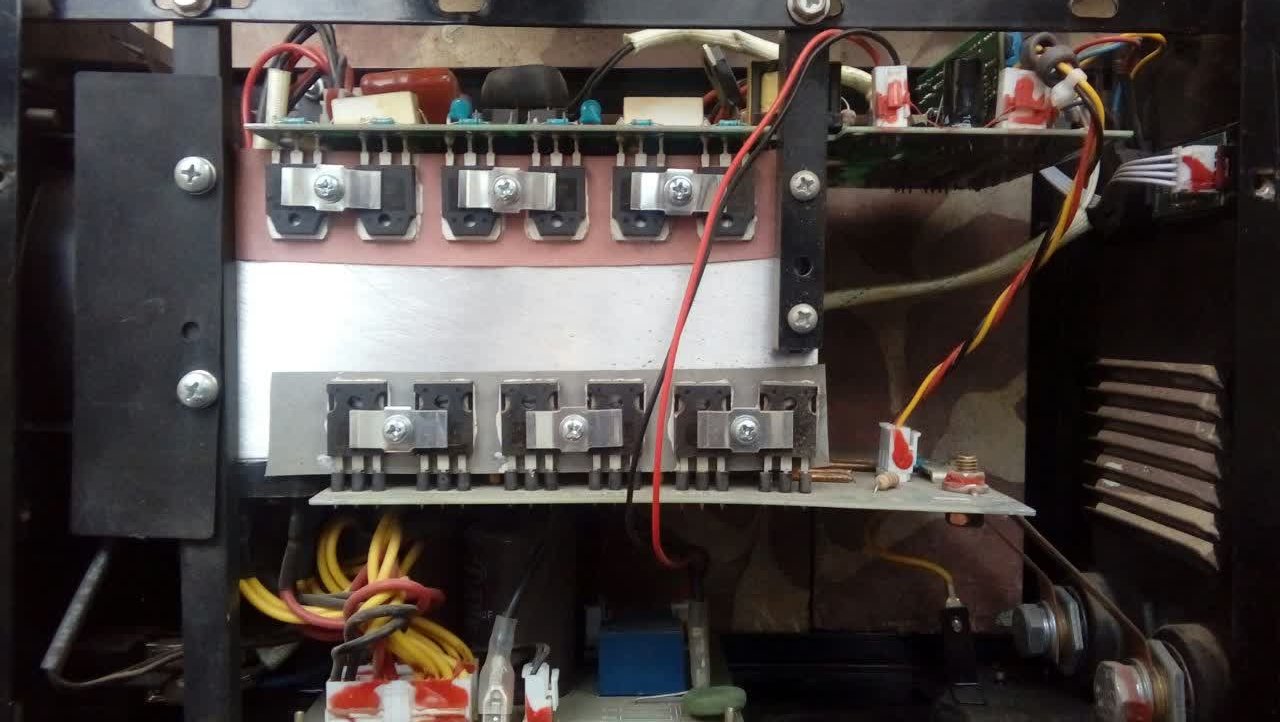

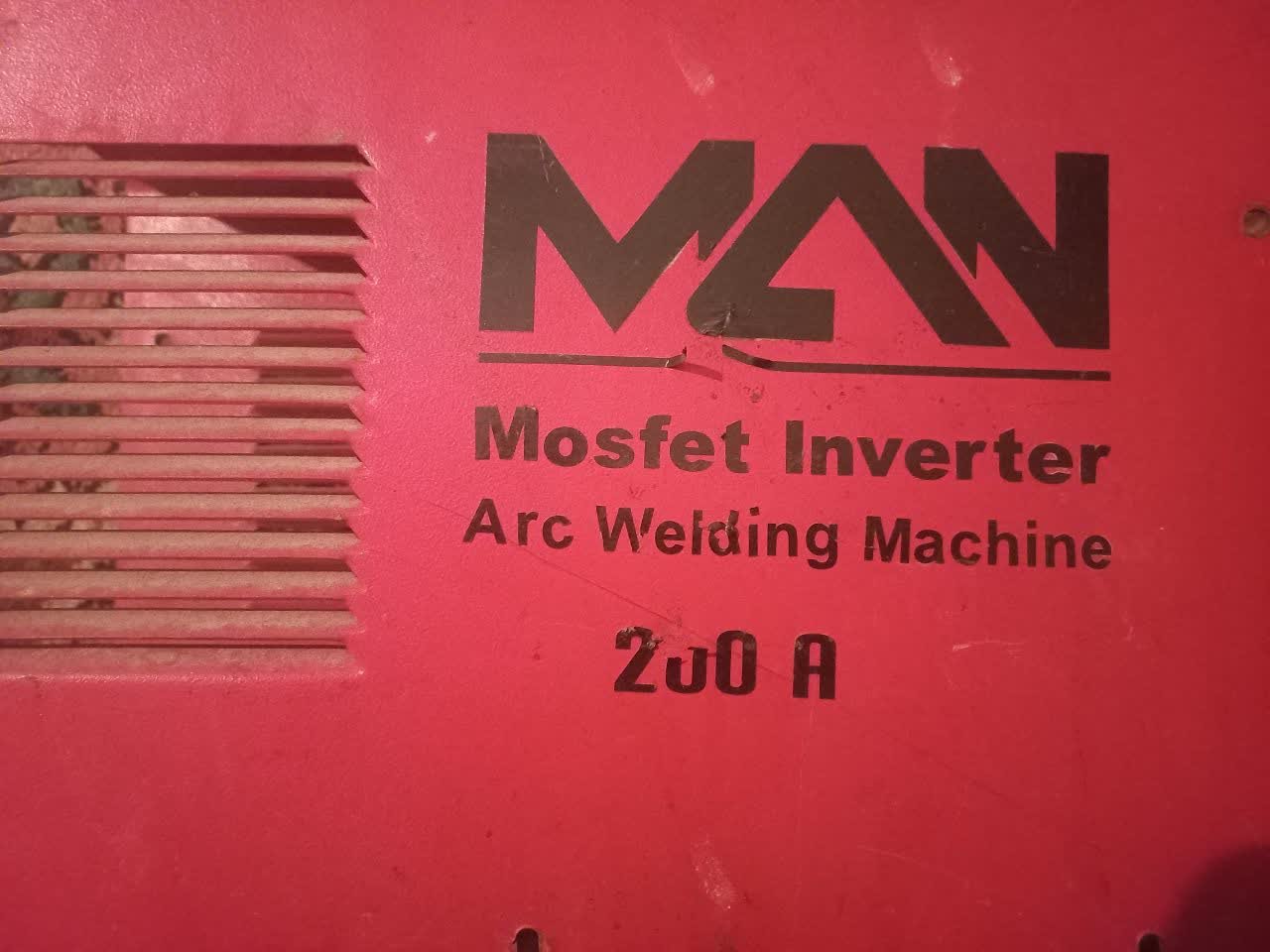

اینورتر از نوع ماسفتی هست

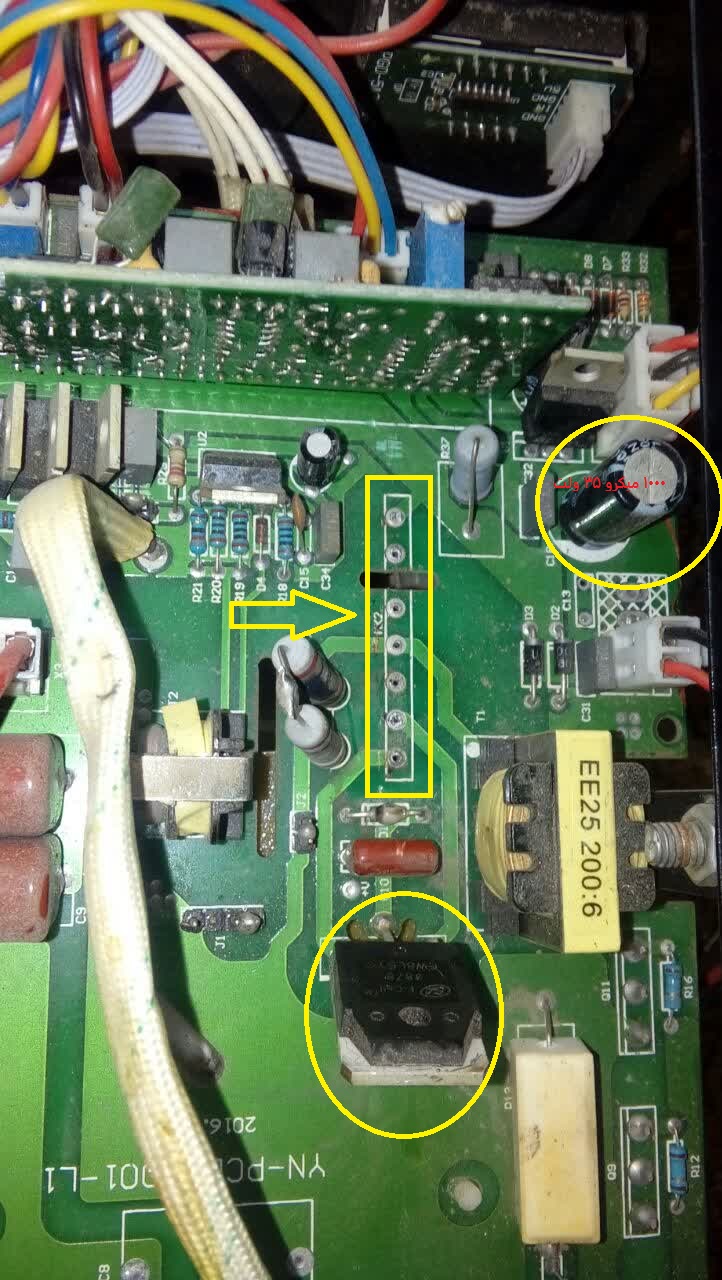

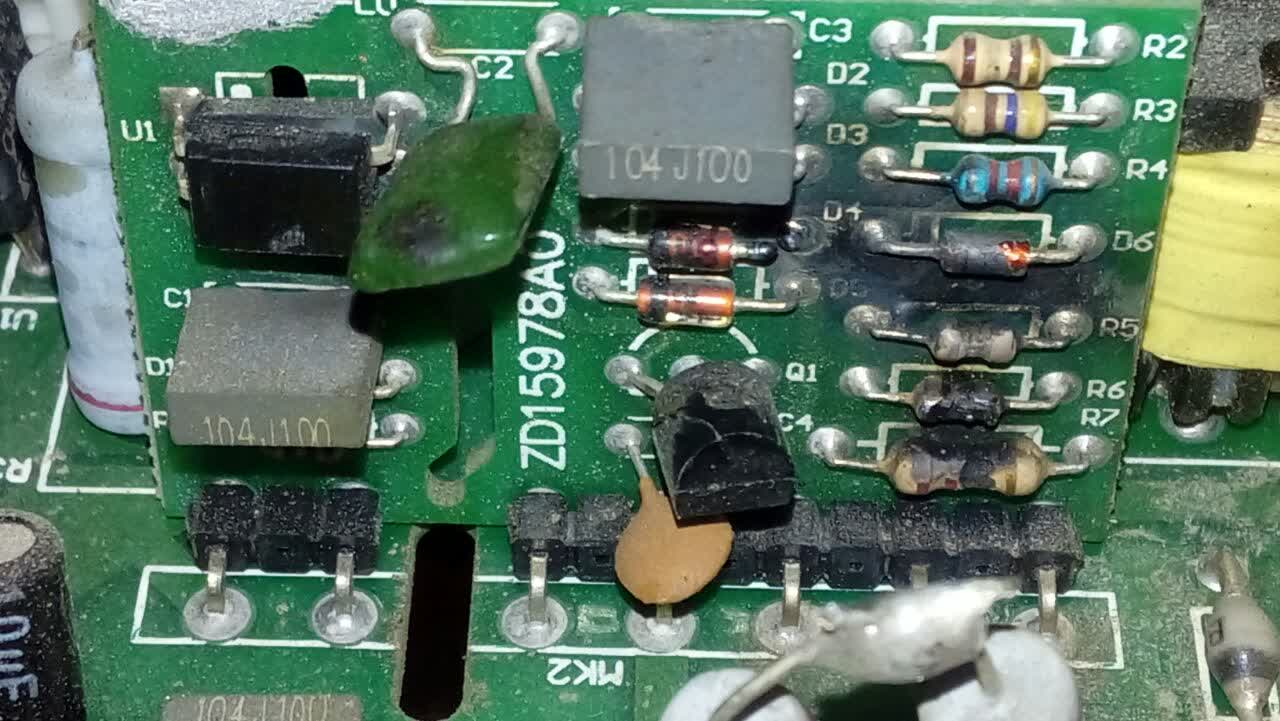

اینم برد سوخته کوچیک که ار روی برد بزرگ در آوردم . الان همان برد وجود داره ولی بنا به فرموده دوستان اگر مشکلی باقی مونده باشه خرج اضافی هست .فکر کنم ماسفته توی تصویر هم سوخته باشه چون مستقیم به برد کوچیک وصل هست .



[md25]

اینورتر از نوع ماسفتی هست
مشاهده فایل‌پیوست 220306مشاهده فایل‌پیوست 220307مشاهده فایل‌پیوست 220308

مشاهده فایل‌پیوست 220309

اینم برد سوخته کوچیک که ار روی برد بزرگ در آوردم . الان همان برد وجود داره ولی بنا به فرموده دوستان اگر مشکلی باقی مونده باشه خرج اضافی هست .فکر کنم ماسفته توی تصویر هم سوخته باشه چون مستقیم به برد کوچیک وصل هست .

خب شما ماست هم در بیار و ی تغذیه ۲۴ تک بگیر نصب کن،دقت کن تغذیه که میگیری ورودیش اگه ۲۲۰ هست که وصل کن به ورودی برق و خروجی هم به خازن ۱۰۰۰ میکرو،اگه ورودی تغذیه ۳۱۰ هست وصل کن به سوکت ۶ سیم بدون درد سر استفاده کن،و اینکه تغذیه رو با اسپیسر پیچ کن به شاسی که آزاد نباشه، سوال دیگه ای داشتی بفرما تا مشکل حل بشه،موفق باشی



[mahdi210]

خب شما ماست هم در بیار و ی تغذیه ۲۴ تک بگیر نصب کن،دقت کن تغذیه که میگیری ورودیش اگه ۲۲۰ هست که وصل کن به ورودی برق و خروجی هم به خازن ۱۰۰۰ میکرو،اگه ورودی تغذیه ۳۱۰ هست وصل کن به سوکت ۶ سیم بدون درد سر استفاده کن،و اینکه تغذیه رو با اسپیسر پیچ کن به شاسی که آزاد نباشه، سوال دیگه ای داشتی بفرما تا مشکل حل بشه،موفق باشی

ببخشید میشه یه نمونه از تغذیه هایی که منظورتون هست رو تصویرشو بزارید به نظرتون تغذیه با ورودی 220 و جداگانه از دستگاه بهتره یا ورودی 310 که به برد متصل میشه؟ یه سوال دیگه اگر تغذیه وردی 300 ولت داشت اون سوکت 6 سیم فرمودی چطوری به برد تغذیه متصل میشه ؟ منظورم گرفتن 300 ولت برای تغذیهء جدید هست.ممنون
