سلام دوست گرامی
این کنورتر به راحتی تا 950ma جریاندهی داره.

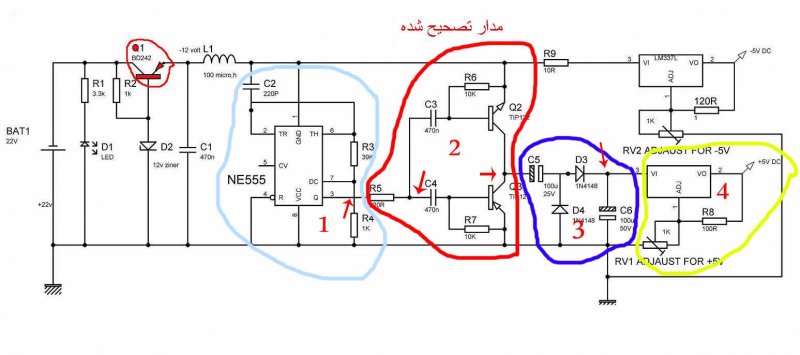

در رابطه با مشکلتون باید بگم وظیفه تهیه +5 ولت برعهده یک ژنراتور که 555 هست و یک بخش تامین جریان شامل q2 و q3 و درنهایت یکسو و رگوله کردن هست . این مشکل می تونه از تمام قسمتها درست بشه . که باید شما تمام قسمت ها را بطور سری و پشت سرهم چک کنید
1= ابتدا از شکل موج مربعی خروجی ژنراتور بر روی یکی از پایه های r5 مطمئن شوید . ( از 7555 استفاده کنید چون از نوع سیماس بود و دارای خروجی با دانه و ثبات بالا تری هست ) .

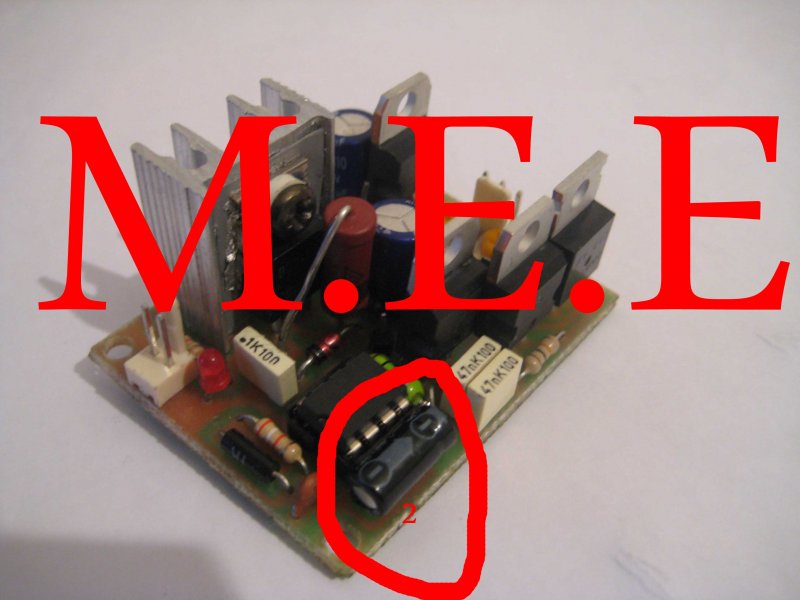

2 =بطور تجربی در بعضی از کنورترها ( همین شماتیک ) دیده شده که نویز بسیاری از قسمت تقویت جریان وارد خط تغذیه ای سی شده اگر چنین مشکلی داشتید یک خازن 22 میکرو 16 ولت را روی پین 1 و 8 ای سی نصب کنید اگر هم نویز نداشتید نصبش خالی از لطف نیست ثبات دستگاه بالاتر میره .
از سلامت q1 و q2 مطمئن شوید اگر 555 شما نتوانست خوب انهارا درایو کند می توانید برای رفع مشکل r5 را تا 110 اهم کاهش دهید .
3= از سلامت دیود های d5 و d4 و خازنهای c5 و c6 مطمئن شده و از صحت نصب با جهت صحیح مطمئن شوید .
4= در نهایت از سالم بودن lm317 و پتانسیومتر تنظیم بایاس ان مطمئن شوید بخصوص این پتانسیوتر از نوع خطی باشد و اگر مولتی ترن باشد عملکرد تنظیم دقیق تر می باشد .
دوست عزیز با انجام این چهار مرحله می توانید مشکل کنورتری را که ساختید حل کنید . این مدار از نظر شماتیک و تست عملکرد مشکلی ندارد و دوستان زیادی ان را ساخته اند و امتحان خودش را پس داده است .
من هم اینجا از دوستان خواهش می کنم که سوال خودشون را در تاپیک مربوطه ارائه کنند به چندلیل :
1 = گسستگی مطالب از بین نره
2= نظم و مطالب هر تاپیک بهم نخوره تا دوستان بر اساس نیازشون به سرفصل تاپیک مراجعه کنند
3= یه تاپیکی که با زحمت و مشارکت دوستان ساخته شده به راحتی وارد لیست موضوعات معمولی نشود درست مثل اتفاقی که برای تاپیک ((
به جای دی سی کنورترهای تراکو از مدار زیر استفاده کنید )) افتاده است باور کنید اگر جای من بودید و می دید که یک تاپک مهم برای دوستان ساخته اید که بسیار کاربردی بوده و همچنین وقت بسیار هم برای ان صرف کرده اید در اخر به دلایل ذکرشده حالا جزء تاپیک معمولی قرار گرفته و دور از دسترس انوقت چه حالی به شما دست میداد من که خیل دلخور شده ام .
از مدیران این بخش ( اقایان : gadraj , mr metal , jfrras و راستگار ) تقاضا می کنم که مجدد ان تاپیک را جزء تاپیک های مهم قرار دهد چون ان تاپیک جزء پرکاربرد ترین موضوع برای دستگاههای فلزیاب بوده مخصوصا فلزیاب های شرکت پالس دتکتور .
با سپاس و عرض پوزش از همه
