تجربیات: فلزیاب شاه کبری

[arashpi]

سلام
این برد با برد اولی که گذاشتید فرق داره . این اصله
چند سال پیش ساختم و تستی زدم . کارایی عالی داره تفکیک 100 درصدی
فقط بردش 1.5 متره تفکیک تا 1 متر جواب می ده و نول کردن سیم پیچ بدون اسکوپ تقریبا غیر ممکنه
موفق باشید .


​

جنابJfrasنتیجه ای که شمااعلام نمودین کاملارضایت بخش ودرحدفلزیابهای شرکتی وحتی ازبسیاری بهتره،فلزیابهای شرکت نوکتای ترکیه که داره تولیدمیشه زیریک ونیم مترقدرت داره ،حسنشون فقط اینه که نوع فلزرودرقسمت نمایشگردریک رنج عددی نشون میده.
فکرمیکنم اگه یک تایپیک موضوعی اختصاصی برای این فلزیاب ایجادکنین وتجربیات مفیدساختتون را به اشتراک بزارین ازطرف دوستان استقبال خوبی خواهدشد.
باتشکر



[jfrras]

سلام.
کویل چه مشخصاتی داره؟
ممنون

سلام .فرستنده 14.5 کیلوهرتز و گیرنده 16.1 کیلوهرتز
از سیم 0.35 استفاده کنید . بهترین لوپ 30 هست برای این دستگاه .
دور سیم ها رو خودوتون پیدا کنید .البته فرکانس متر نیاز دارید .



[jfrras]

جنابJfrasنتیجه ای که شمااعلام نمودین کاملارضایت بخش ودرحدفلزیابهای شرکتی وحتی ازبسیاری بهتره،فلزیابهای شرکت نوکتای ترکیه که داره تولیدمیشه زیریک ونیم مترقدرت داره ،حسنشون فقط اینه که نوع فلزرودرقسمت نمایشگردریک رنج عددی نشون میده.
فکرمیکنم اگه یک تایپیک موضوعی اختصاصی برای این فلزیاب ایجادکنین وتجربیات مفیدساختتون را به اشتراک بزارین ازطرف دوستان استقبال خوبی خواهدشد.
باتشکر

دوست عزیز بخاطر سوء استفاده دوستان چتر باز تا حدودی اطلاعات می دم . اینجا جایی برای گذاشتن فیلم تست نیست .



[jfrras]

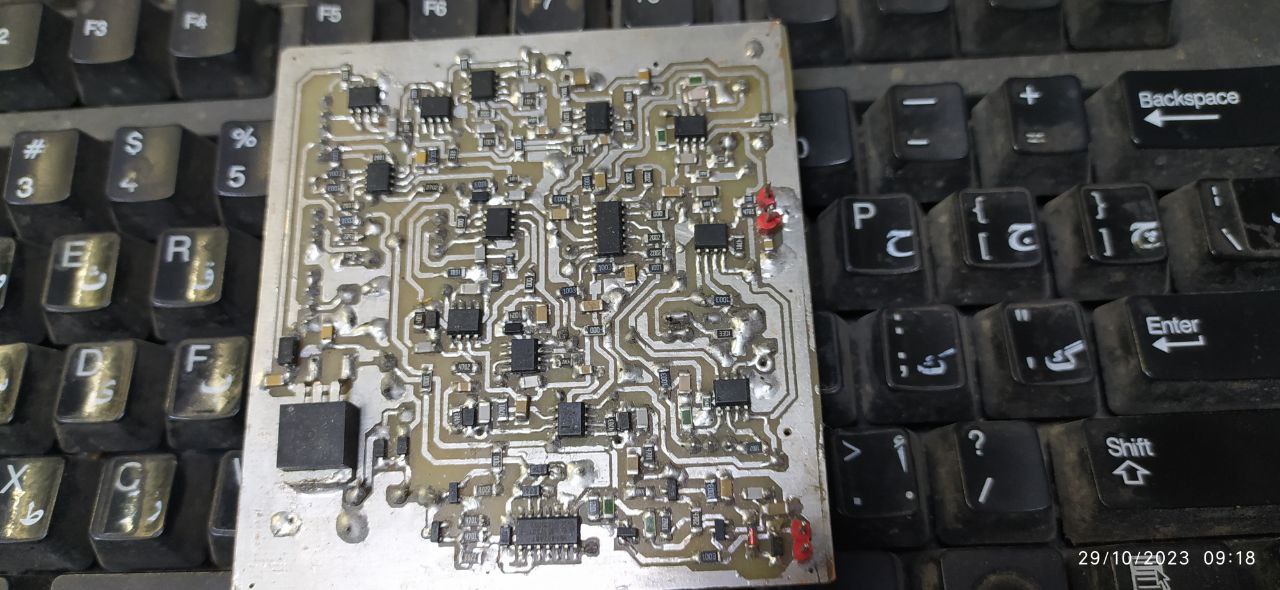

از هم طرح حرفه ای از خانواده کینگ کبرا که تغییراتی روش اعمال کردم .و بصورت smd طراحی کردم .



[FX55]

مشاهده فایل‌پیوست 207775


از هم طرح حرفه ای از خانواده کینگ کبرا که تغییراتی روش اعمال کردم .و بصورت smd طراحی کردم .

سلام.
استاد عزیز . لطفا اگر امکان داره اطلاعات مربوطه را اعلام کنید. بنظرم این انجمن جنبه آموزشی و کاربردی دارد ، پس برای یک کافر که در مسجد را نمی بندند.
ممنون



[jfrras]

سلام.
استاد عزیز . لطفا اگر امکان داره اطلاعات مربوطه را اعلام کنید. بنظرم این انجمن جنبه آموزشی و کاربردی دارد ، پس برای یک کافر که در مسجد را نمی بندند.
ممنون

سلام. این طرح برای فروش طراحی شده البته بصورت فیبر مونتاژ شده. بغیر از سیم های لوپ و تغذیه اصلا سیمی استفاده نکردم چون باعث نویز نشه.



[FX55]

سلام. این طرح برای فروش طراحی شده البته بصورت فیبر مونتاژ شده. بغیر از سیم های لوپ و تغذیه اصلا سیمی استفاده نکردم چون باعث نویز نشه.

سلام.
لطفا مشخصات فنی و کاری را بفرمایید.



[jfrras]

سلام.
لطفا مشخصات فنی و کاری را بفرمایید.

سلام
محدوده کاری 14.5 کیلوهرتز
تغذیه 12 ولت
با لوپ 30 سکه 500 تومنی حدود 40 سانت
النگو 60 سانت
ظرف استیل کوچک 100 سانت
ورق فیبر مسی یه خوره بزرگتر از َ4a سانت 120
نهایت برد 220 سانت



[pars598]

سلام
محدوده کاری 14.5 کیلوهرتز
تغذیه 12 ولت
با لوپ 30 سکه 500 تومنی حدود 40 سانت
النگو 60 سانت
ظرف استیل کوچک 100 سانت
ورق فیبر مسی یه خوره بزرگتر از َ4a سانت 120
نهایت برد 220 سانت

سلام استاد عزیز
قیمت هم لطفا" میفرمایید؟
فقط مدار مونتاژ شده و لوپ رو میفروشید؟



[arashpi]

سلام .فرستنده 14.5 کیلوهرتز و گیرنده 16.1 کیلوهرتز
از سیم 0.35 استفاده کنید . بهترین لوپ 30 هست برای این دستگاه .
دور سیم ها رو خودوتون پیدا کنید .البته فرکانس متر نیاز دارید .

جنابjfrrasممنونم ازاطلاع رسانی خوب شما

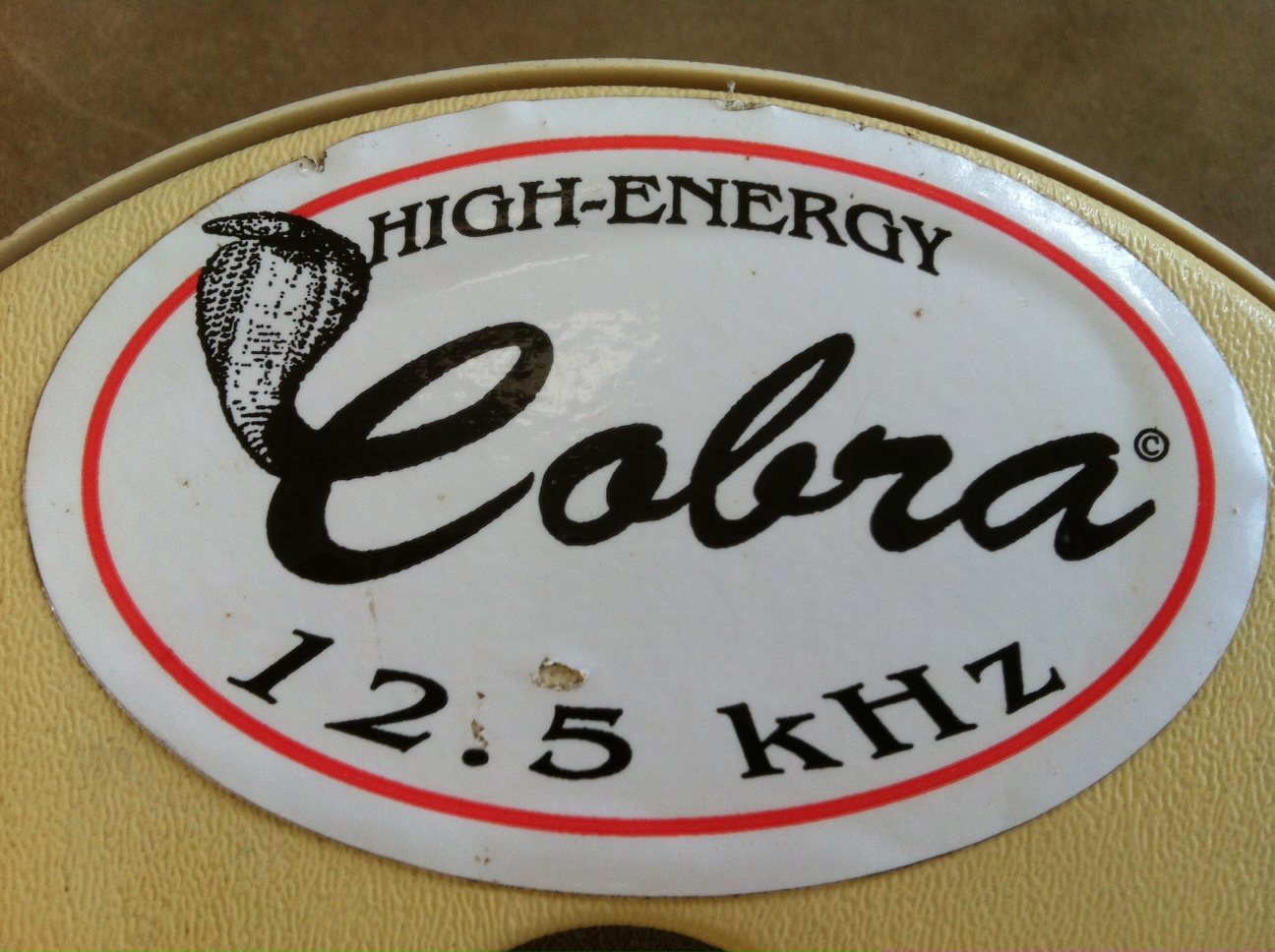

یادمه حدودده سال پیش دریکدریکی ازفرومهای خارجی درخصوص این فلزیاب GMT king cobraتایپیکی ایجادشده بود،اونجاقیدشده بودکه فرکانس کاریش12.5کیلوهرتزه،متاسفانه اطلاعات فایلهاشودرارشیوم پیدانکردم بجزیک عکس.
ایااون ورژن قدیمیتربوده؟باتوجه به کارایی بهترمداردرفرکانس پایینربنظرنمیرسه که درطراحی جدیدفرکانس روبالاتردرنظرگرفته باشن.
