درخواست: فعال کردن پارکینگ لایت دزدگیر ماجیکار برای پراید 132

SamaNInc

کاربر
2020-03-23
183
135
27
دوست عزیز خیلی خیلی ساده است چطور وصل کردی

بصورت پیش فرض فعاله نیاز به برنامه نداره

با سلام وقت بخیر

سیم منفی و مثبت پارکینگ لایت رو به دو سیمی که برای فلاشر هست کنار رله مرکزی وصل کردم
با قفل کردن ماشین چراغ فلاشر روشن نشد


shadies

VIP+ افتخاری
کاربر
2008-03-24
836
2,458
باران های نقره ای
با لامپ تست امتحان کن

یک سیم لامپ به بدنه ماشین سیم دیگر به پایه 8 دزدگیر حالا دزگیر فعال کن باید چراغ تست دو یا سه چشمک بزنه اگر درست بود این سیم به + فلاشر نصب کن

نیاز نیست دو سیم +و- پارکینگ لایت دزد گیر باهم وصل کنید به فلاشر ( استفاده از - و+ بستگی به نوع سیم کشی خودرو دارد)

  • Like
واکنش‌ها[ی پسندها]: SamaNInc

shadies

VIP+ افتخاری
کاربر
2008-03-24
836
2,458
باران های نقره ای

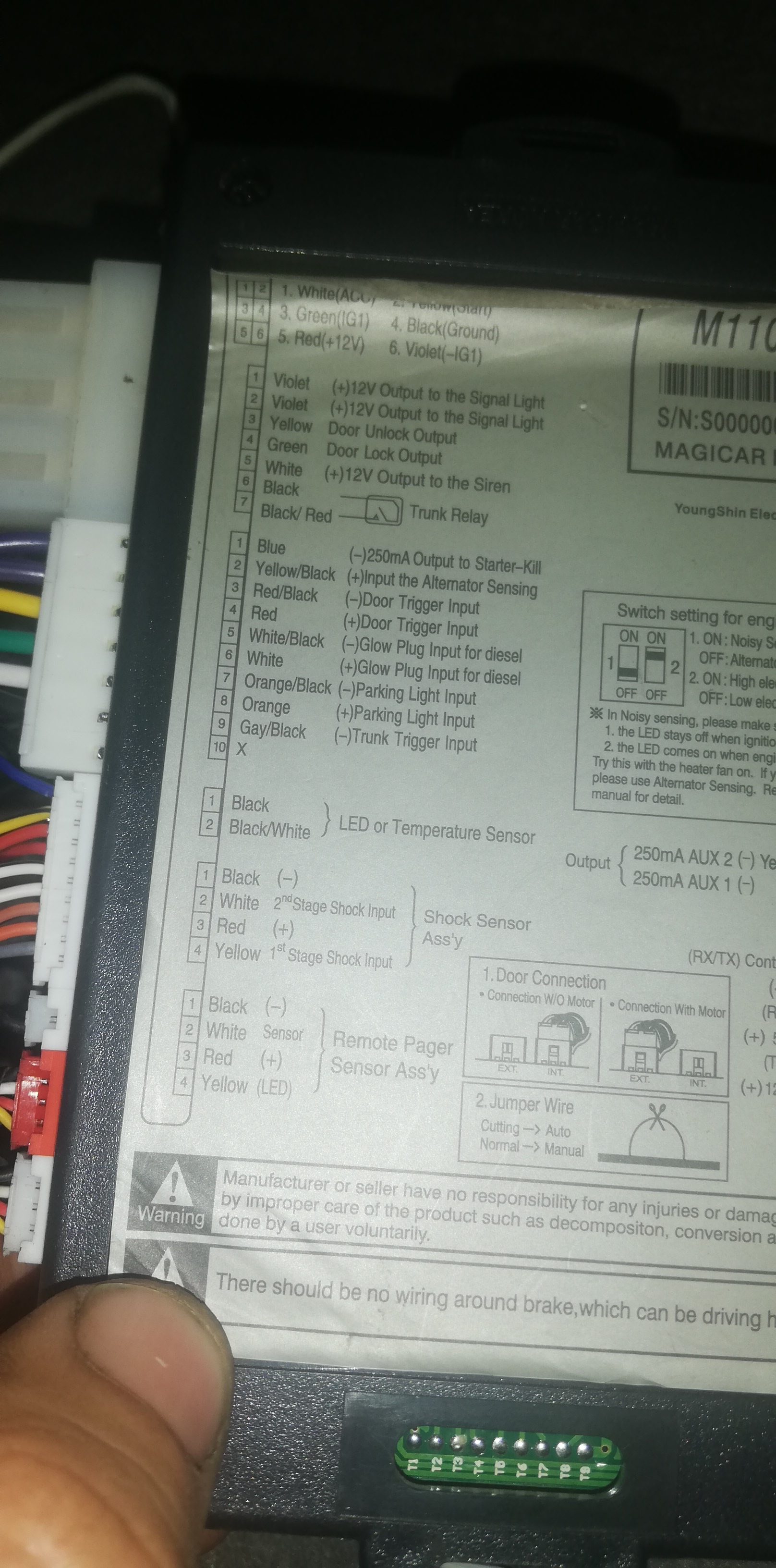

عکس دزگیر شما را دقت کردم شما اشتباه بستید

دوتا سیم بنفش دزگیر اگه به راهنمای راست و چپ بدید با قفل کردن و باز کردن ریموت دزد گیر خواسته شما براورد میشه اگه نیاز هست کاملا براتون تشریح کنم

  • Like
واکنش‌ها[ی پسندها]: SamaNInc

SamaNInc

کاربر
2020-03-23
183
135
27
عکس دزگیر شما را دقت کردم شما اشتباه بستید

دوتا سیم بنفش دزگیر اگه به راهنمای راست و چپ بدید با قفل کردن و باز کردن ریموت دزد گیر خواسته شما براورد میشه اگه نیاز هست کاملا براتون تشریح کنم

بزرگوار این دو سیم وصل هستن عملکرد این دوسیم هم جداست از پارکینگ لایت به خوبی هم کار میکنن

منتها همکارتون گفتن برای استفاده از پارکینگ لایت بهتره که به فلاشر بشه جذابتر هستش و در حقیقت مصرف کمتری داره پارکینگ لایت تو حالت تا به پشت آمپر وصل شدن


SamaNInc

کاربر
2020-03-23
183
135
27
با لامپ تست امتحان کن

یک سیم لامپ به بدنه ماشین سیم دیگر به پایه 8 دزدگیر حالا دزگیر فعال کن باید چراغ تست دو یا سه چشمک بزنه اگر درست بود این سیم به + فلاشر نصب کن

نیاز نیست دو سیم +و- پارکینگ لایت دزد گیر باهم وصل کنید به فلاشر ( استفاده از - و+ بستگی به نوع سیم کشی خودرو دارد)


دقیقا همینطور که شما میفرمایید عمل کردم
به صورت جدا هم تست کردم خروجی مثبت پارکینگ لایت رو با یک چراغ تست اما روشن نکرد

  • Like
واکنش‌ها[ی پسندها]: shadies

shadies

VIP+ افتخاری
کاربر
2008-03-24
836
2,458
باران های نقره ای
دوست عزیز پایه پارکینگ لایت منفی یعنی پایه 7 دزگیر برق منفی بدید باید فلاشر ماشین فعال شود

آخرین ویرایش:

shadies

VIP+ افتخاری
کاربر
2008-03-24
836
2,458
باران های نقره ای
دوست عزیز اگر به پایه پارکینگ لایت مثبت یعنی پایه 8 دزگیر برق 12ولت بدید باید فلاشر ماشین فعال شود


نتیجه را بگید تا راهنمایی کنم

  • Like
واکنش‌ها[ی پسندها]: SamaNInc

SamaNInc

کاربر
2020-03-23
183
135
27
دوست عزیز اگر به پایه پارکینگ لایت مثبت یعنی پایه 8 دزگیر برق 12ولت بدید باید فلاشر ماشین فعال شود


نتیجه را بگید تا راهنمایی کنم
جناب هم منفی و هم مثبت رو وصل کردم اتفاقی نیافتد
اما روی منفی زمانی ک ماشین رو قفل میکنم ریموت پشت هم بوغ میزنه چند ثانیه بعد قطع میشه
اما راهنما یکسره نمیشه


shadies

VIP+ افتخاری
کاربر
2008-03-24
836
2,458
باران های نقره ای
دوست عزیز حالا به چراغ کوچک وصل کن چراغ کوچک روشن کن بعد از ریموت درب قفل کن باید اخطار روشن ماندن چراغ بده ویک بار چراغ خاموش کن نباید اخطار بده

من معمولا این سیم ها را وصل نمیکنم

اگر مخواهید بعداز قفل درب دستوری اجرا بشه از aux استفاده کنید من معمولا در خودروهای مالتی پلکس به بالابر شیشه وصل میکنم

  • Like
واکنش‌ها[ی پسندها]: SamaNInc

shadies

VIP+ افتخاری
کاربر
2008-03-24
836
2,458
باران های نقره ای


1=سیم ابی قطع کن موتور
2=سیم زرد خط مشکی حسگر یا به دینام یا فشنگی روغن
3=قرمز خط مشکی لادری منفی
4= قرمز لادری مثبت
5=سفید خط مشکی حسگر گرمکن دیزل منفی
6=سفید سگر گرمکن دیزل مثبت
7=سیم نارنجی خط مشکی اخطار روشن بودن چراغها منفی
8=سیم نارنجی اخطار روشن بودن چراغها مثبت
9=لا دری درب موتور بنده بادرب صندوق یکی میکنم
10=خالی

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: SamaNInc
