درخواست: فرستنده ها و گيرنده

[farid abedi]

با سلام من یک واکی تاکی با برد 5 کیلومتر گرفتم ایا میشه برد اونو بیشتر کرد



[gadraj]

با سلام من یک واکی تاکی با برد 5 کیلومتر گرفتم ایا میشه برد اونو بیشتر کرد

با سلام :
دوست عزيز مارك و مدل بزاريد .
اگر از اين مدل هاي چيني فشرده هست متاسفانه نميشه دستكاري كرد وقابل تغيير نيستند .
با تشكر .
موفق باشيد .



[gadraj]

يه فرستنده اف ام با برد 5 كيلومتر ميخوام آيا سراغ دارين ؟

با سلام :
دوست عزيز در همين بخش انواع درخواست شما اپلود شده است بگرديد و دلخواه خود را دانلود كنيد :
http://www.irantk.ir/showthread.php?t=584&page=3
اين هم لينك يكي ديگه كه خيلي هم حرفه اي هستند و تجارتي
http://www.irantk.ir/showthread.php?t=3363
با تشكر .
موفق باشيد .



[hrn13531353]

با سلام
من آي سي so42را گير نياوردم لطفا كمك كنيد چطوري ميتوانم گير بياورم من در مشهد هستم با تشكر



[gadraj]

با سلام
من آي سي so42را گير نياوردم لطفا كمك كنيد چطوري ميتوانم گير بياورم من در مشهد هستم با تشكر

با سلام :
دوست عزيز از فروشگاه هاي همين سايت كمك بگيريد .
با تشكر .
موفق باشيد .



[mohammad6226422]

فرستنده صدا وتصوير

با سلام
من يك فرستنده وگيرنده صدا وتصوير ميخوام كه 2كيلومتر برد داشته باشه با كيفيت خوب
لطفا راهنمايي كنيد



[gadraj]

با سلام
من يك فرستنده وگيرنده صدا وتصوير ميخوام كه 2كيلومتر برد داشته باشه با كيفيت خوب
لطفا راهنمايي كنيد

با سلام :
دوستان عزيز اين تاپيك در بيش از 4 صفحه به اكثر درخواست هاي شما قبلا پاسخ گذاشته شده است |{البته در كل بخش مدارات الكترونيك ارشيو كاملي هم موجود هست } تمام مطالب و نقشه مدارات اين تاپيك و بخش فوق را ابتدا مطالعه كنيد در صورت ابهام و عدم موجود بودن مدارات مورد نياز اقدام به ايجاد پست كنيد .
به پست ها و درخواست هاي تكراري پاسخ داده نميشود پست هاي تكراري حذف ميشوند .
با تشكر .
موفق باشيد .



[sheypooor]

سلام

با سلام اقای رجبی یه چند تا سوال داشتم اول اینکه ایا این مدار فرستنده که گزاشتم چطوره بردش چقدره و چجوری باید بهش ولتاژ 12 ولت ورودی بدیم؟ بعد این قطعه هایی که اسم میبرم چین؟
VR1 = 22K trimmer
RFC1= VK200 RFC tsok
این دوتا چین و تو مدار یه علایمی هست که من سر در نمیارم و بخش اموزش مقدماتی رو هم خوندم ولی نفهمیدم
اونارو با دایره و در داخلش اعدادی از 1 تا 6 مشخص کرده
و چجوری میشه کیفیت صدا رو زیاد کرد و ایا قطعات این مدار تو ایران پیدا میشه؟
ممنون
http://www.///////////////////////



[gadraj]

با سلام اقای رجبی یه چند تا سوال داشتم اول اینکه ایا این مدار فرستنده که گزاشتم چطوره بردش چقدره و چجوری باید بهش ولتاژ 12 ولت ورودی بدیم؟ بعد این قطعه هایی که اسم میبرم چین؟
VR1 = 22K trimmer
RFC1= VK200 RFC tsok
این دوتا چین و تو مدار یه علایمی هست که من سر در نمیارم و بخش اموزش مقدماتی رو هم خوندم ولی نفهمیدم
اونارو با دایره و در داخلش اعدادی از 1 تا 6 مشخص کرده
و چجوری میشه کیفیت صدا رو زیاد کرد و ایا قطعات این مدار تو ایران پیدا میشه؟
ممنون
///////////

با سلام :
عزيزم تشريح كامل و نمونه ساخته شده اين مدار را با عنوان يك فرستنده 4 وات اف ام واقعي در سايت اپلود كرده ام پست فوق را پيدا كرده و استفاده نماييد .
براي اينكه خالي از عريضه نباشه به سؤالتون هم پاسخ ميزارم :
1- نقطه اي كه با شماره 4 مشخص شده همان ولتاژ مثبت 12 ولت هست و نقطه شماره سه منفي همون باتري 12 ولت ميباشد .
2- برد مدار بستگي شديد به تنظيمات سيم پيچ ها دارد اگر با دستگاه (فركانسمتر و اوسيلواسكوپ و swr ) داشته باشيد ميتوانيد دقيق تنظيم كنيد وگرنه به نتيجه مطلوب نميرسيد در شرايط ايده ال بردي حدود يك كيلومتر دارد .
3 - vr1 = همون يك پتانسيومتر ي هست كه حجم صداي ارسالي را كنترل ميكنه .
4- rfc يا همون راديو فركانس چوك يك سيم پيچ هست كه به دور يك هسته فريتي پيچيده ميشه و جهت بايپاس كردن صبقات rf ‌با ولتاژ بكار ميرود .
5- نقاط 2 و 1 همون محل وصل ميكروفون به مدار ميباشد .
6- بله تمام قطعات در بازار موجود هست و نيازي به افزايش صداي ارسالي نمي باشد مدار با vr1 صدا را در حد مطلوب ميرساند .
سعي كنيد پست مربوطه را در همين سايت مون پيدا كنيد تا از نحوه مونتاژ و جاگذاري صحيح قطعات پيروي كنيد در انتخاب ترانزيستور خروجي دقت كنيد كه با مارك خوب مثل موتورلا به شماره 2n3053 باشد .
با تشكر .
موفق باشيد .



[gadraj]

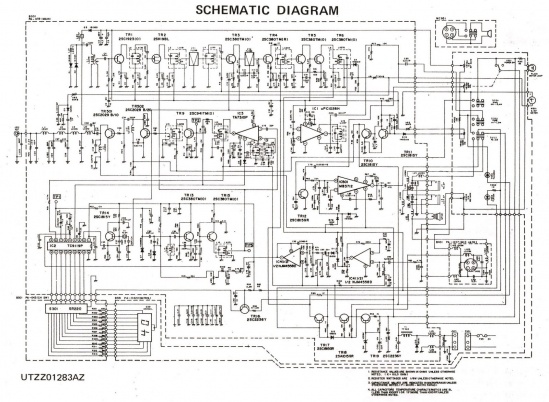

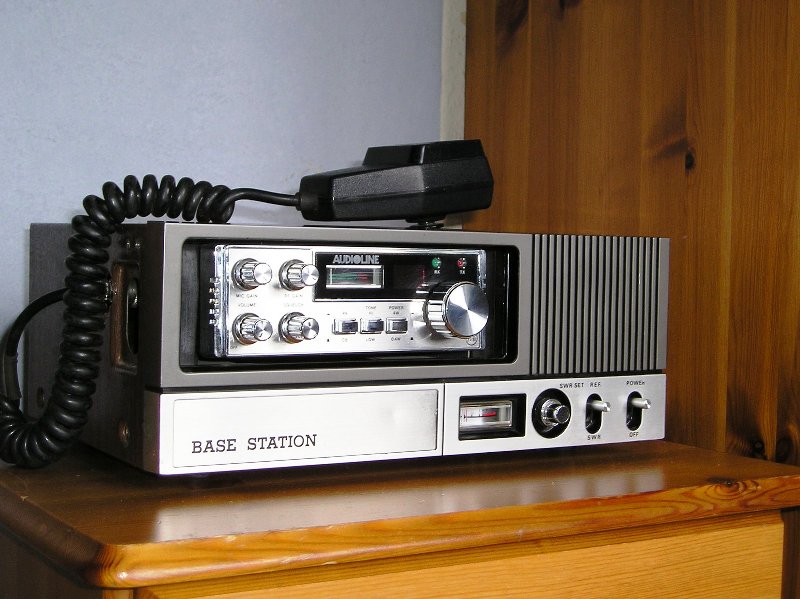

Audi 341 Homebase RX-TX

با سلام :
اين هم مدار كامل يك فرستنده گيرنده مجهز با مارك audi‌ مدل 431
براي راه اندازي اين دستگاه بايد از باتري12 ولت خودرو (به دليل مصرف چشمگيري كه دارد بالاي 4 امپر طبق توضيح سازنده ) حالا چرا در شماتيك از فيوز اصلي 2 امپر استفاده شده ؟؟؟؟؟
فركانس كاري : حاوي 48 كانال با نمايشگر ديجيتالي و با فركانس مياني 448 مگاهرتز
قدرت تشعشعي در انتن مرتفع حدود 10 وات !!!!! كه شامل دها كيلومتر در شرايط مساعد ميباشد .
(كاربران توجه نمايند كه اين شماتيك صرفا جهت اشنايي ميباشد هرگونه استفاده و ساخت و فعاليت با اين دستگاه مستلزم كسب مجوز از مديريت فركانس كشور ميباشد )
فايل زيپ با كيفيت بالا
با تشكر .
موفق باشيد .
