با سلام آقای رجبی خواهشمند هستم در مورد فرستنده اف ام با روش pLL توضیحات کاملی بدهید چون من مدارات زیادی از این نوع فرستنده پیدا کردم اما روش استفاده آن را نمی دانم ممنون از شما

با سلام :
دوست عزيز pll يا همون حلقه قفل شده فاز يك روش تقريبا جديد و رو به توسعه اي هست كه در حال حاضر در اكثر دستگاه ها و مداراتي كه به نحوي با فركانس سر و كار دارند كاربرد دارد در اين روش با توليد يك سيگنال كلاك اصلي به عنوان مرجع و به نام {مستركلاك } و تقسيم ان به زمانهاي مورد لزوم و مقايسه ان با سيگنال هاي رسيده {دريافتي } در صورتيكه دو سيگنال در شرايطي از نظر فازي روي هم منطبق شوند {قفل روي فاز } يك سيگنال ديگري به عنوان سيگنال حاصل توليد ميگردد كه همون فرمان به مدارات ما بعد و بقيه را شامل ميشود .
در حقيقت يك روش سينكرون سازي و هم چنين از اصول سينتي سايزر ميباشد .
در فرستنده و گيرنده هاي اخير جهت شناسايي دو سيستم مبدا و مقصد همديگر را از اين روش استفاده ميشود ممكن است روي سيگنال فرمان ديتا و يا علايم صوتي و تصويري به صورت انالوگ يا ديجيتال نيز مدوله و دمدوله گردد .
با تشكر .
موفق باشيد .



[gadraj]

سرويس منوال فرستنده گيرنده مدل : Cq-dl 01/2006

با سلام :
اين هم از راهنماي سرويس منوال و نقشه هاي فرستنده گيرنده مدل : Cq-dl 01/2006 آلماني .... دوستان توجه كنند كه درج اين مدارات با توجه به برد و قدرت انها صرفا جهت ارتقاي سطح علمي و نحوه و نوع استفاده از قطعات در اينگونه مدارات ميباشد وگرنه هرگونه ساخت و ساز و كار روي فرستنده گيرنده شامل داشتن پروانه و مجوز از سوي مقامات مسولين مملكتي ميباشد .
با تشكر .
موفق باشيد .



[gadraj]

با سلام :
مدار اين پست مربوط است به يك فرستنده كه از ميكرو at90s بهره برده و روي فركانس 100 مگاهرتز اصوات به روش pll ` كد گذاري شده و روي فركانس 100 مگا هرتز {قابل تغيير } fm از انتن پخش ميشود .
كيفيت و صافي صداي پخش شده در يك فايل صوتي به همراه فايل ضميمه asm , hex .pcb وشماتيك و نمونه ساخته شده ارايه ميگردد .برد مدار حدود 300 متر و بستگي به محيط انتشار دارد .
با تشكر .
موفق باشيد .



[wiki]

.



[gadraj]

سلام

یه فرستنده fm سینتی سایزری در این لینک هستش . توضیحات مربوطه رو هم نوشته . بد نیست یه نگاهی به این صفحه بکنید .

http://www.radioelectronics.blogspot.com
:dast:

با سلام :
دوست عزيز لينك كه گذاشتين مربوط به يك سايت كيت هاي تجارتي ايراني هست و شماتيك لينك مربوط به قسمتي از فرستنده تلفن بي سيم {كما } 5 كيلومتري ميباشد كه انهم به صورت ناقص اپلود شده با توجه به فقط جنبه تبليغاتي بودن لينك سايت ارسالي شما ..... پست شما ويرايش شد .
توضيحات سيستم هاي pll , سينتي سايزر در همين بخش در تاپيك مربوطه اش ارايه شده است مراجعه و استفاده نماييد .
موفق باشيد .



[gadraj]

فرستنده FM Synthesised WBFM Transmitter

با سلام :

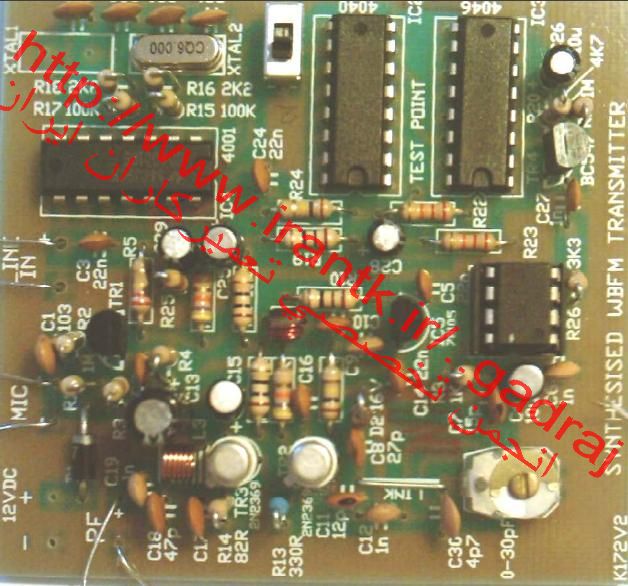

K172V21. Synthesised WBFM Transmitter FM
مدار زير يك فرستنده FM به روش سينتي سايزر ميباشد .
توضيحا روش فوق استاندارد ي در گيرنده و فرستنده ها ميباشد كه بجاي اوسيلاتور با فركانس ثابت از مدار ديگري كه توانايي توليد گروهي فركانسهاي مشخصي با گام تعريف شده را توليد و بطور اتوماتيك {يا به صورت انتخابي مانويل با اپراتور } فركانس فرستنده را تايين و پس از تقويت و .... جهت پخش به انتن ارسال ميكنند .
توضيحات كامل به زبان اصلي و شماتيك و راهنمايي مونتاژ در فايل ضميمه موجود ميباشد .
با تشكر .
موفق باشيد .



[jooly]

باسلام
من یک مداری میخوام که ولتاز یک منبع رو اندازه بگیره وبعد اونو روی یک ال سی دی به صورت بی سیم ارسال کنه
با تشکر



[gadraj]

باسلام
من یک مداری میخوام که ولتاز یک منبع رو اندازه بگیره وبعد اونو روی یک ال سی دی به صورت بی سیم ارسال کنه
با تشکر

با سلام :
دوست عزيز درخواست شما يك مدار نيست بلكه {يك پروژه اي } كه بايد دو مدار فرستنده گيرنده سنكرون را به همراه مدارات مبدل انالوگ به ديجيتال و برعكس ادغام بشه تا اطلاعات حاصله از سنسور ولتاژ منبع بعد از تبديل به علايم ديجيتالي از فرستنده اي ارسال و بازم توسط گيرنده اين اطلاعات دريافت و تبديل و توسط يك مدار كانتر {ترجيحا با avr , lcd } خوانده و نمايش داده بشه و در كل پروژه كاملي را نياز داريد كه از عهده يك پاسخگويي خارج است بايد به متخصصين مربوطه اش مراجعه كنيد .
با تشكر .
موفق باشيد .



[reza32]

با سلام وخسته مباشید صفحه 4 یه مدتر با عنوان کوچکترین فرستنده اف ام (استراق سمع )
گذاشتید که نمیشه لیست قطعاتشو خوند اگه میشه لیستشو بذارید



[gadraj]

با سلام وخسته مباشید صفحه 4 یه مدتر با عنوان کوچکترین فرستنده اف ام (استراق سمع )
گذاشتید که نمیشه لیست قطعاتشو خوند اگه میشه لیستشو بذارید

R1=2.2M
R2=270K
R3=150K
R4=2.7K
R5=PT 10K
R6=56K
R7=2.7K
R8=1K
C1=1uf/16v
C2=1uf/16v
C3=1uf/16v
c4=1nf
c5=1nf
c6=4~47pf
c7=10pf
all tr = BC548 /BC109 /C1815
MIC= condunsere mic
batt=9v
موفق باشد .
