مشکل: عدم چرخش موتور در لباسشویی اسنوا

[ایلیا۹۱]



[سای را]

درود عزیز . این مشکل که شما گفتید یاموتور - یا تاخو - یا قطعات این دو یعنی مسیر روی برد مشکل دارد
حالا اگر تا اینجا مشکل پیدا نشد برو سر هیدروستات اول هیدروستات تعویض کن اگر حل نگردید مدار هیدروستات روی برد چک کن چیز دیگری نیست



[ایلیا۹۱]



[ایلیا۹۱]

و این هم قسمت pcb برد که دوستان بتوانند بهتر نظر بدهند



[amookhteh]

اون ایسی وسط برد چقدر اوضاش خرابه یا من اشتباه میبینم چقدر بد لحیم شده انگاری پایه هاش اتصاله؟ برد رو با تینر ۲۰۰۰۰بشویید و با ‌دقت مسیرهای قطعات رو شارژ لحیم کنید خصوصا قطعات اس ام دی احتمال قطعی در مدار هم زیاد هست با ولتی متر رو حالت بوق تست کنید مسیر ها رو.



[ایلیا۹۱]

با تشکر از دوست خوبم اون ای سی را دیشب برداشتم و به جاش یک ای uln2003گذاشتم وبا تینر هم شستم و و تمام اتصالات را بررسی کردم و و دوباره به لباسشویی نصب کردم متاسفانه فقط موتور یکطرفه می چرخد



[سای را]

سلام روزتون بخیر و شادی
خیلی خیلی آی سی بد کار شده بوده درسته الان درست نصب شده است ولی چون آی سی بد کارشده بوده باید خروجی های میکرو به ای سی چک کنید زمان تست ببینید درست است یا خیر



[2aagh]

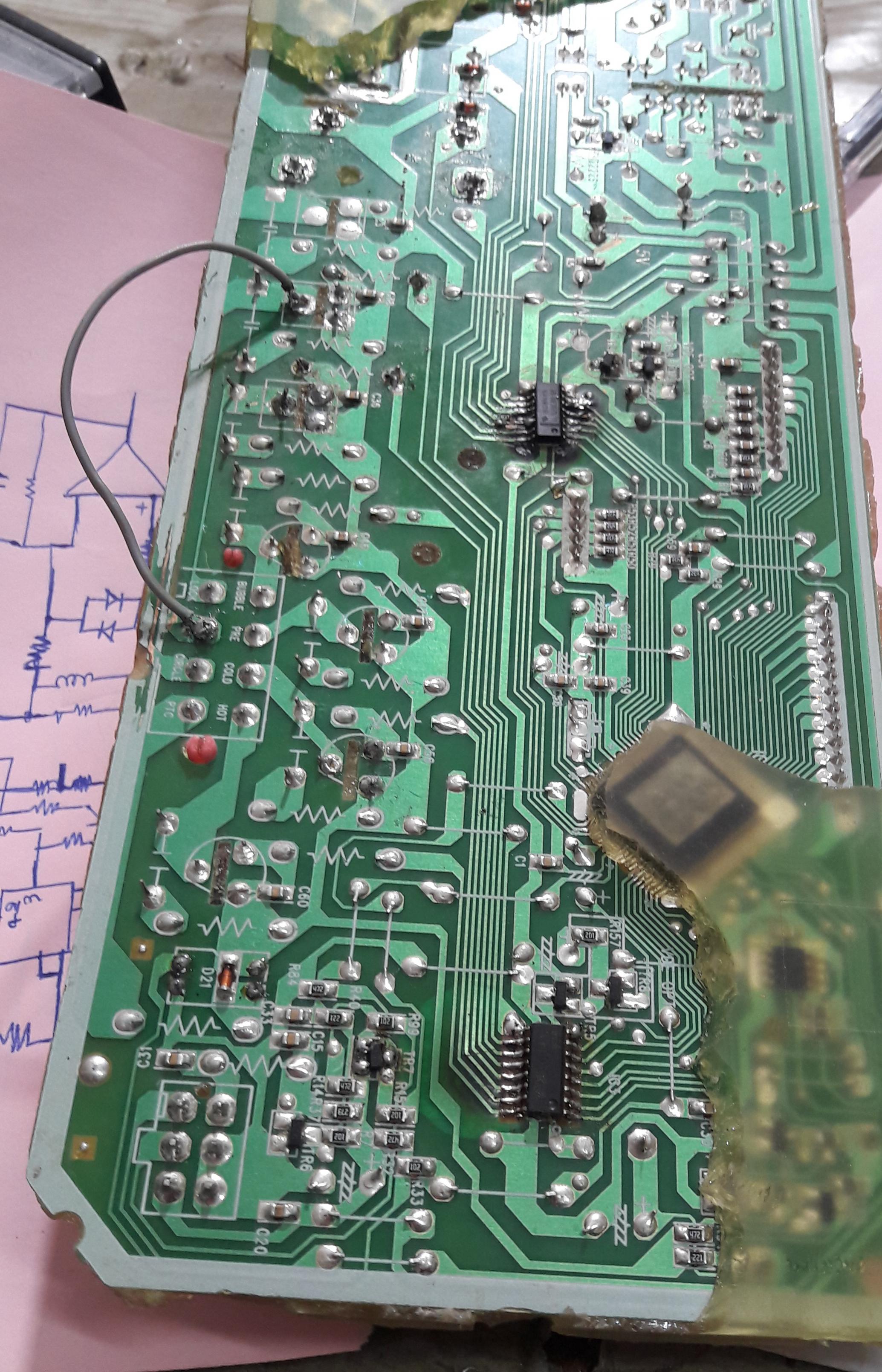

مشاهده فایل‌پیوست 188182

دوست عزیز ازاونجایی که لحیم سردی یکی از عیبهای معمول میباشد پیشنهاد میکنم یه تجدید نظری درلحیم کاری برد بفرمایید مخصوصا ترانزیستورها هم اس ام دی وهم دیپ ،این یه پیشنهادبود از طرف بنده درجهت برطرف شدن مشکل، سپاس



[امید112]

مدار اسنابر را چک کردی؟



[ایلیا۹۱]

مدار اسنابر را چک کردی؟

با سلام دوست عزیز با عرض معذرت که دیر خواندم مطالب ارسالی شما را اگر منظور شما خازن مربوط به تریاک باشد که کنترل دور موتور را انجام میدهد تعویض کرده ام
و بعد از آن موتور فقط به یک طرف میچرخد
