مشکل: عدم وجود تصویر در 5010 (وقتی رم رو درمیارم خطای دو بوق میزنه)

[gamer1]

دوست عزیز برد Hall Switch رو جدا کن و ببین , بعدش این ایسی که مشخص کردم در ضمن نگفتید شماره چیپ گرافیک رو ؟ و یک نکته مولت متر رو بزارید روی تست دیود سر مثبت به بدنه و منفی رو به سلف گرافیک و اون عددی که میده رو اعلام کنید

شماره چیپ 216-0774007
آی سی که فرمودید جدا کردم و سپس از روی سلف طبق گفته شما 0.013v داشتم چه وقتی که آدابتور به برق باشه و چه نباشه عدد ثابت بود



[cvxcvx]

سلام دوست گرامی

قصد جسارت ندارم ولی اونی که شما اشاره کردین هال سوییچ نیست اون ماژول بلوتوث هست
هال سوییچ این برد زیر ایسی تغذیه اون طرف برد هست




اول بگین دستگاه چقد جریان میکشه ؟

بله بله دقیقا حق با شماست اشتباه از من بود
معذرت



[cvxcvx]

شماره چیپ 216-0774007
آی سی که فرمودید جدا کردم و سپس از روی سلف طبق گفته شما 0.013v داشتم چه وقتی که آدابتور به برق باشه و چه نباشه عدد ثابت بود

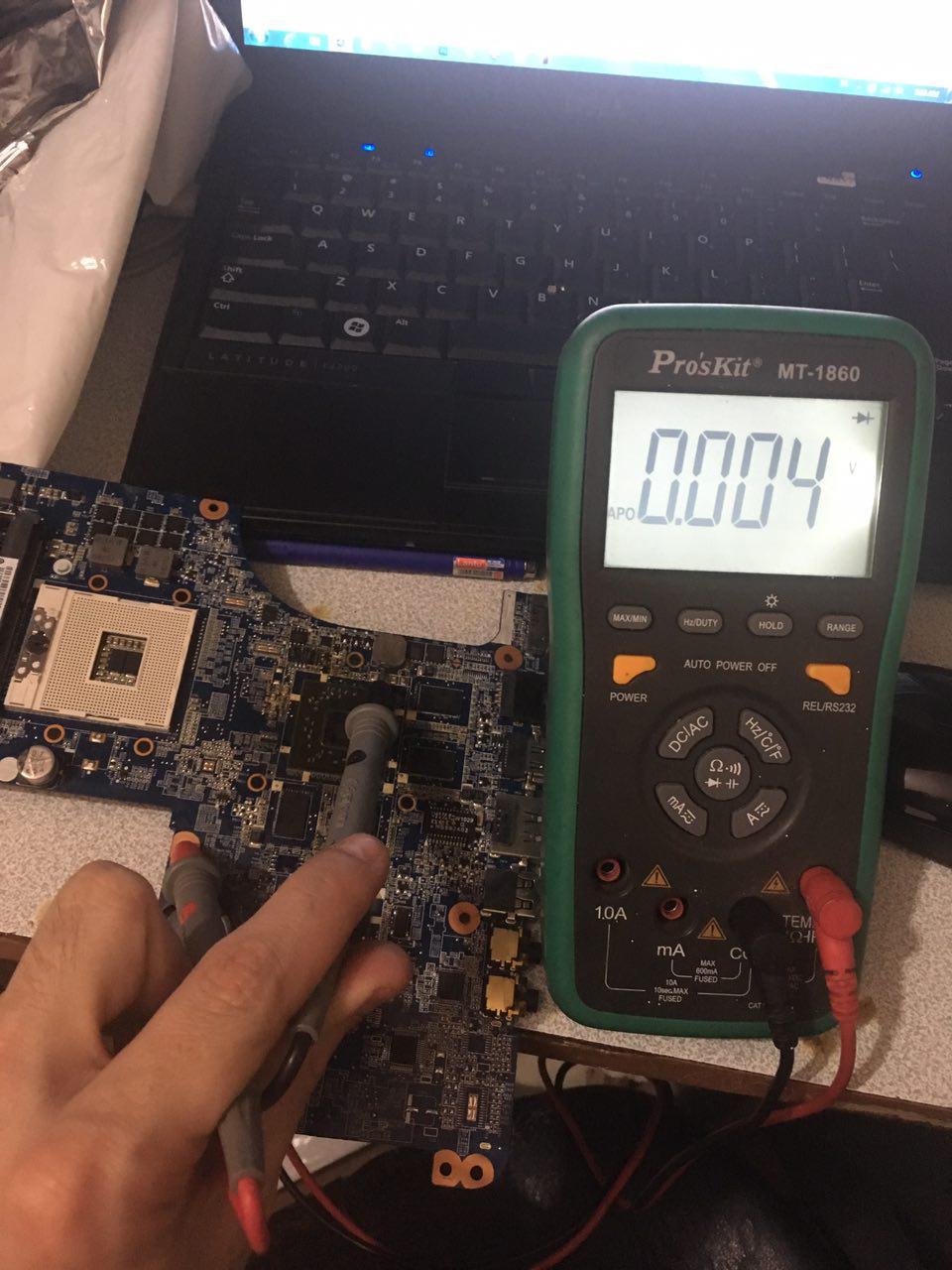

دوست عزیز منظورم ولتاژ نیست عدد توی تست دیودی بود و دستگاه خاموش باشه مثل عکس زیر



[gamer1]

دقیقا همین کار رو کردم و این عدد رو نشون داد
البته مولتی متر من victor 97 هست که یک v هم کنار عدد نشون میده
