سوال: عدم شناسایی رم توسط مادربرد Gigabyte GA-M68M-S2P

rezalx

VIP+ افتخاری
کاربر
2010-11-10
1,127
1,805

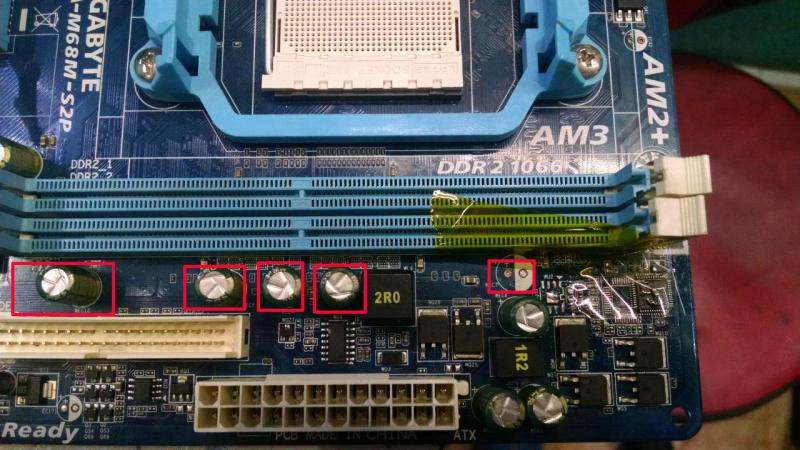

تمامی خازن های شیمیایی کنار اسلام رم اتصال دارند

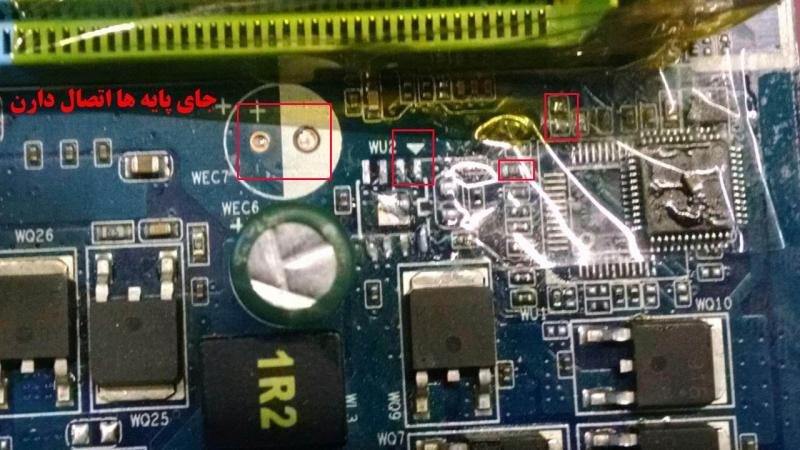

جای پایه vin و GND ایسی rt9199 اتصال دارند


rezalx

VIP+ افتخاری
کاربر
2010-11-10
1,127
1,805
ایسی رو که برداشتم از روی برد جاش روی برد منظورم بود ، خازنها هم زیادن همه رو تعویض کنم ؟

ایسی W83303 AD رو هم از برد جدا کردم اما باز هم خازنهای smd شیمایایی که مشخص کردم اتصال دارن :



آخرین ویرایش توسط مدیر:

NPTiak

مدیر بازنشسته
مدیر بازنشسته
2013-06-28
655
2,369
مشهد
www.nptiak.ir
سلام دوست عزیز،
در ادامه فرمایشات جناب AMD عزیز، فت های مدار رم را بیرون از بورد چک کنید، خصوصا یکی از اونها تو تصویر انگار اصطلاحا خال زده یا شاید هم روغن لحیم روش ریخته، بهر حال فت ها و خازنهای الکترولیت مدار رم رو خارج از مدار تست بفرمایید
موفق باشید


rezalx

VIP+ افتخاری
کاربر
2010-11-10
1,127
1,805
فتهای اطراف رم روی برد همگی سالم هستند ، باز با اینحال بیرون از برد تست میکنم

نکته دیگه اینکه برد دیگری هم که همکار اورده و دقیقا مثل همین برده ایسی W83303 AD (همونی که در عکس اول روش فلکس هست و درآوردم ) اون برد وقتی پاور رو on میکنم به شدت داغ میکنه و دست رو میسوزونه و برد هم پاور نمیشه ، انگار این ایراد توی این سری از بردها زاتی هست !

cpu رو روی برد دیگری تست کردم کاملا سالم است
