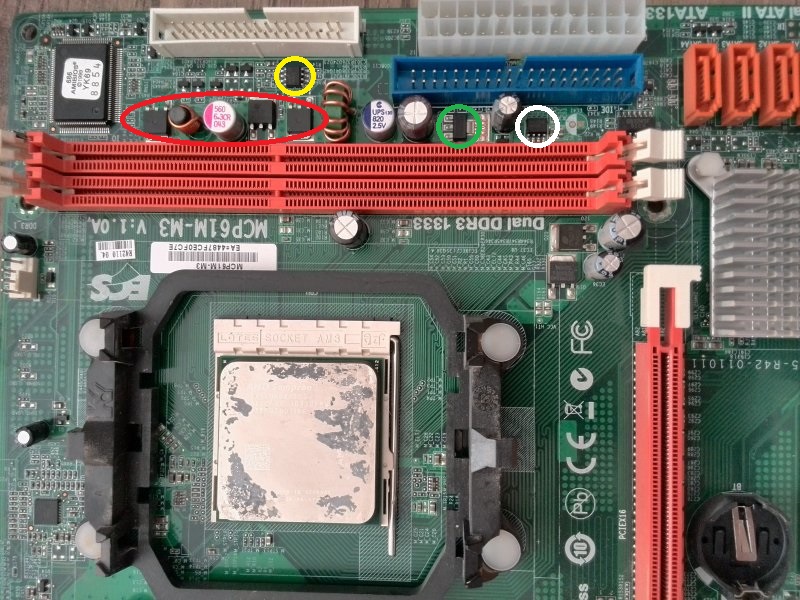

دوستان ولتاژهایی که رو هر دو تا مین هم یکسان بودند رو با عکس شرح میدم
در حالت خاموش IC 8 پین زرد ولتاژ از پایه 0 تا 7 به این شرح : 4.92 و 1.21 و ---- و 0.8 و ---- و 2.794 و ---- و 4.92
در حالت روشن به این شرح : 13.15 و 5.05 و ---- و 7.94 و 1.57 و 2.7 و ---- و 11.84
بقیه فت ها وIC ها که دورشون با رنگهای دیگه خط کشیدم فقط در حالت روشن ولتاژ دارن که به ترتیب
فتهای قرمز از سمت چپ به راست : 5.28 و 5.28 و 12.10 *** 1.57 و 5.28 و 5.03 *** ---- و 1.57 و 7.96
فت سبز : 2.1 و 3.3 و 5.11
آی سی سفید : پایه صفر 1.5 و پایه 1 ---- و پایه 2 .07 و پایه 3 0.7 و پایه 4 تا 8 همه 5.11
جایی که ---- گذاشتم ینی ولتاژ نداره
