مشکل: صدای مهیب در پاور گرین330 و ترکیدن دیود زنر

[reza_476]

با سلام جواب پست 20 را ندادی:

پست 20#
با سلام شما در پست اول نوشتی که بجای ترانزیستور TT2148 یک نوع ترانزیستور مشابه و آمپر و توان بالاتر تعویض کردی که در حقیقت آن ترانزیستور موجب سوختن مقاومتهای غیرخطی اکسید روی ZNR1 , ZNR2 گردید. در پست 17 قید کردی دوتا ترانزیستور تغذیه را هم که مشابه بود با عین خودش یعنی 2148 از روی یک پاور مستعمل جایگزین کردم. آیا همزمان با سوختن ZNR1,2 ترانزیستور های آمپر و توان بالا اشاره شده در پست یکم سوختند که شما هم در پست 17 آنها را تعویض کردی، ترانزیستور های پست اول چه ترانزیستوری بودند و بجای ZNR1 , ZNR2 چه قطعه ای گذاشتی؟



[mrd90550]

با سلام جواب پست 20 را ندادی:

با درود
ترانزیستورهای مشابه نسوختند و کاملا سالم هستند و بنده از بیم آنکه شاید این ترانزیستورها موجب ترکیدگی ZNR1,ZNR2 شده اند و شاید فروشنده در تحویل جنس مشابه اشتباه کرده است آنها را و نیز ZNR ها را از یک پاور استوک جایگزین کردم. ترانزیستورها C5802 بودند که از نظر ولتاژ و آمپراژ با لاتر از tt2148 هستند. و بعد از روی دیتا شیت متوجه شدم که فروشنده اشتباه نکرده است.

الان با توجه به پستهای قبلی بگید چه کار باید انجام بدم تا پاور سوییچ بشه؟



[mohsen++]

یک سری مقاومت اهم پایین و خازن الکترولیت و دیود در سر راه بیس ترانزیستور های قدرت هست اونا رو چک کنین



[reza_476]

نوشته اصلی توسط mrd90550
الان با توجه به پستهای قبلی بگید چه کار باید انجام بدم تا پاور سوییچ بشه؟

​

با سلام ضمن قرار دادن عکسهای واضح از مدار پاور، خازنهای الکترولیتی بین دو هیت سینک را از نظر مقدار ظرفیت و نشتی کاملا بررسی کن.



[mrd90550]

با سلام ضمن قرار دادن عکسهای واضح از مدار پاور، خازنهای الکترولیتی بین دو هیت سینک را از نظر مقدار ظرفیت و نشتی کاملا بررسی کن.

با سپاس از همه عزیزان
آیسی WT 7510 که یک آیسی 8 پایه میباشد و از یک پاور استوک جایگزین شده بود مشکل داشت که با جایگزینی آن از یک دستگاه دیگر پاور سوییچ شده و تمامی ولتاژها به درستی تولید میشوند.



[darkrose]

پاور من هم همین مشکلو داشت با برداشتن ZNR1,ZNR2 دوباره راه افتاد.



[sadeghr7]

با عرض سلام و خسته نباشید خدمت اساتید گرامی،
بنده پاور گرین ۳۳۰ وات دارم که خروجی نداشت، تعداد ۶ عدد خازن که مشکوک بودند رو تعویض کردم،
و با اتصال برق ورودی ۲ عدد وریستور در مدار بین ۲ خازن ترکیدند

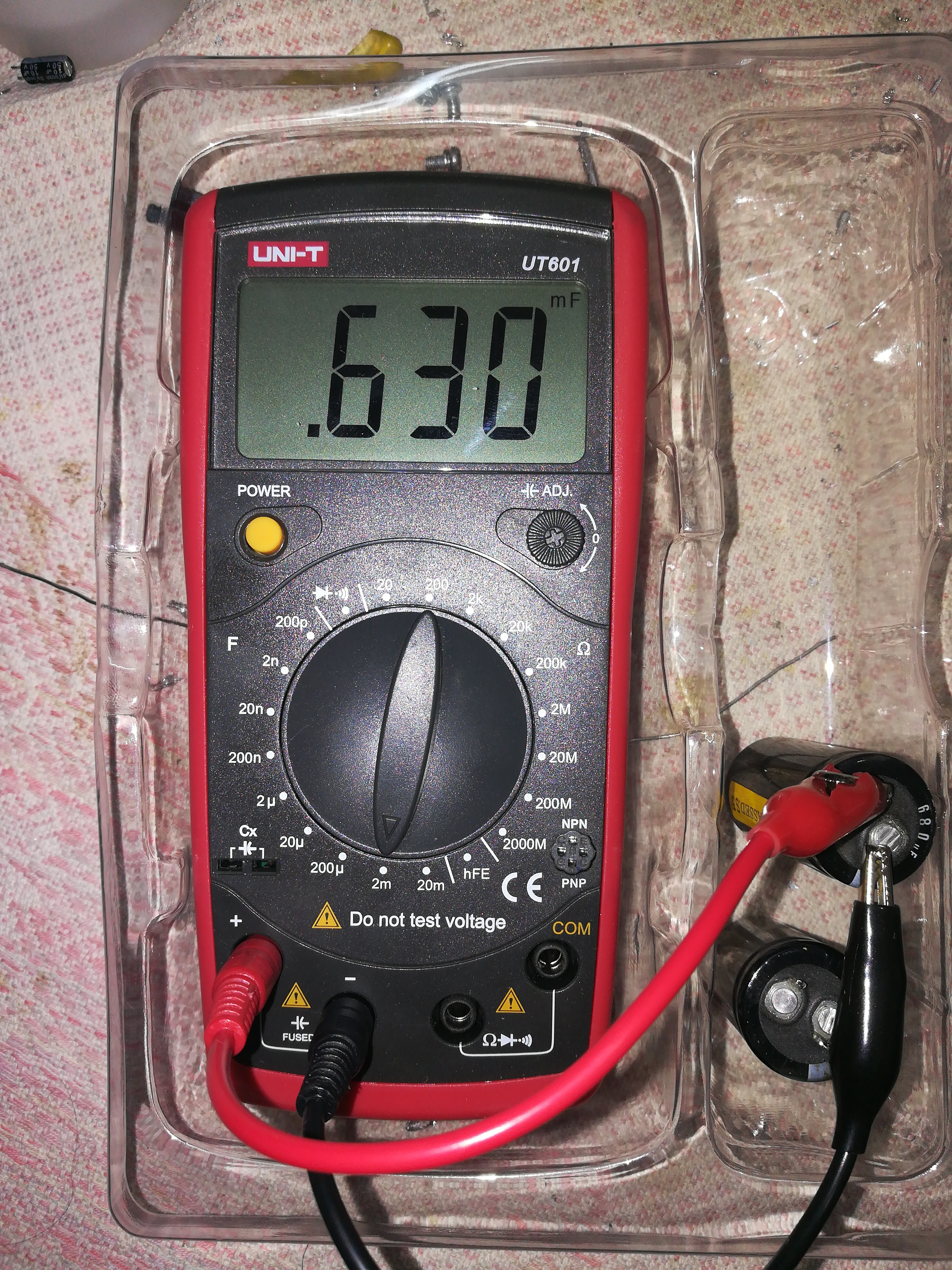

خازن های اصلی رو خارج کردم و با خازن سنج چک کردم و سالم هستند
این دستگاه رو با تستر پاور چک کردم خروجی کامل هم داره،
سوال من اینه که وریستور ها چرا ترکیدند و من کجای مدار رو چک کنم؟اگه این پاور به کارکردش ادامه بده چه مشکلی پیش میاد ؟
پل رو باز کردم و چک کردم و سالم هستش
تشکر می کنم اگه اساتید بیشتر راهنمایی کنند.



[sadeghr7]

با سلام
بهترین راه برای چک کردن خازن ها استفاده از خازن سنج است.



[sadeghr7]

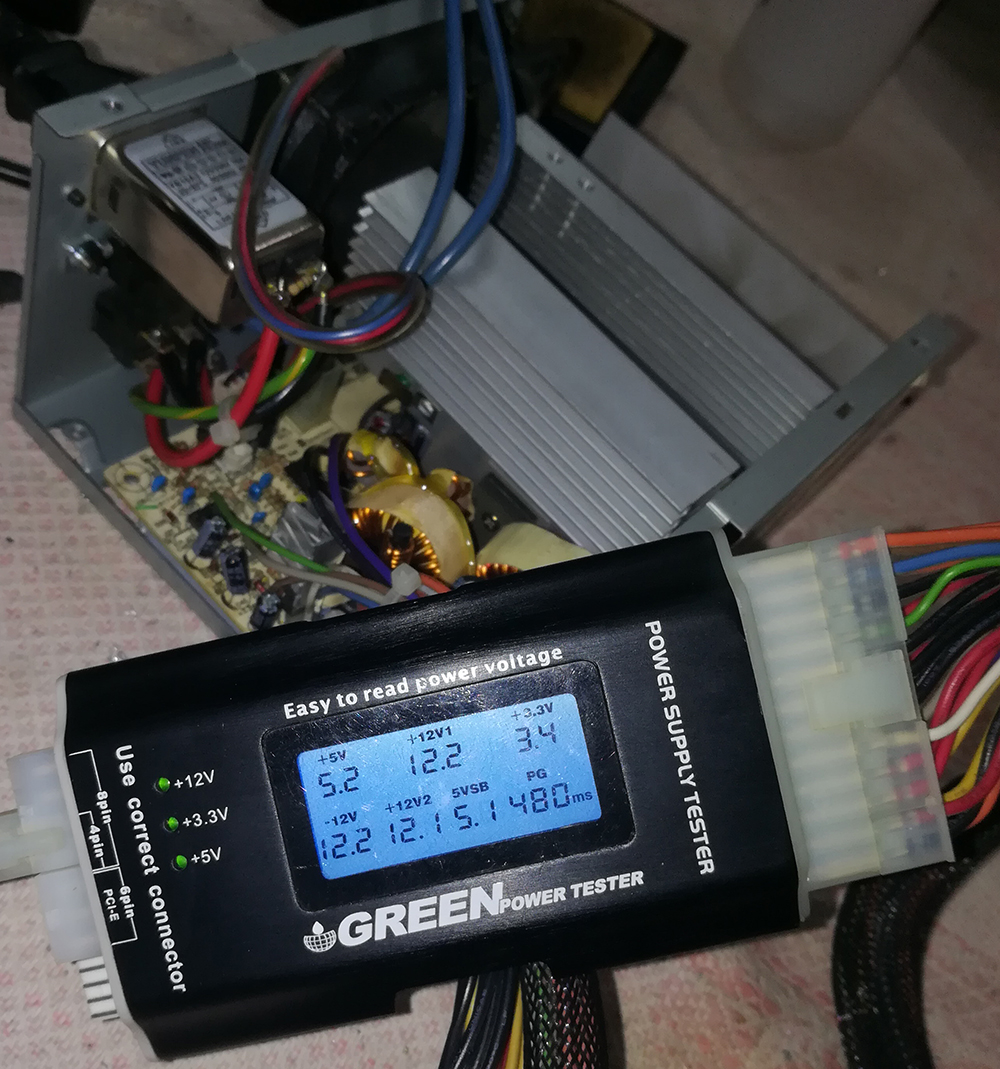

اساتید گرامی ولتاژ های پاور رو با تستر پاور گرفتم

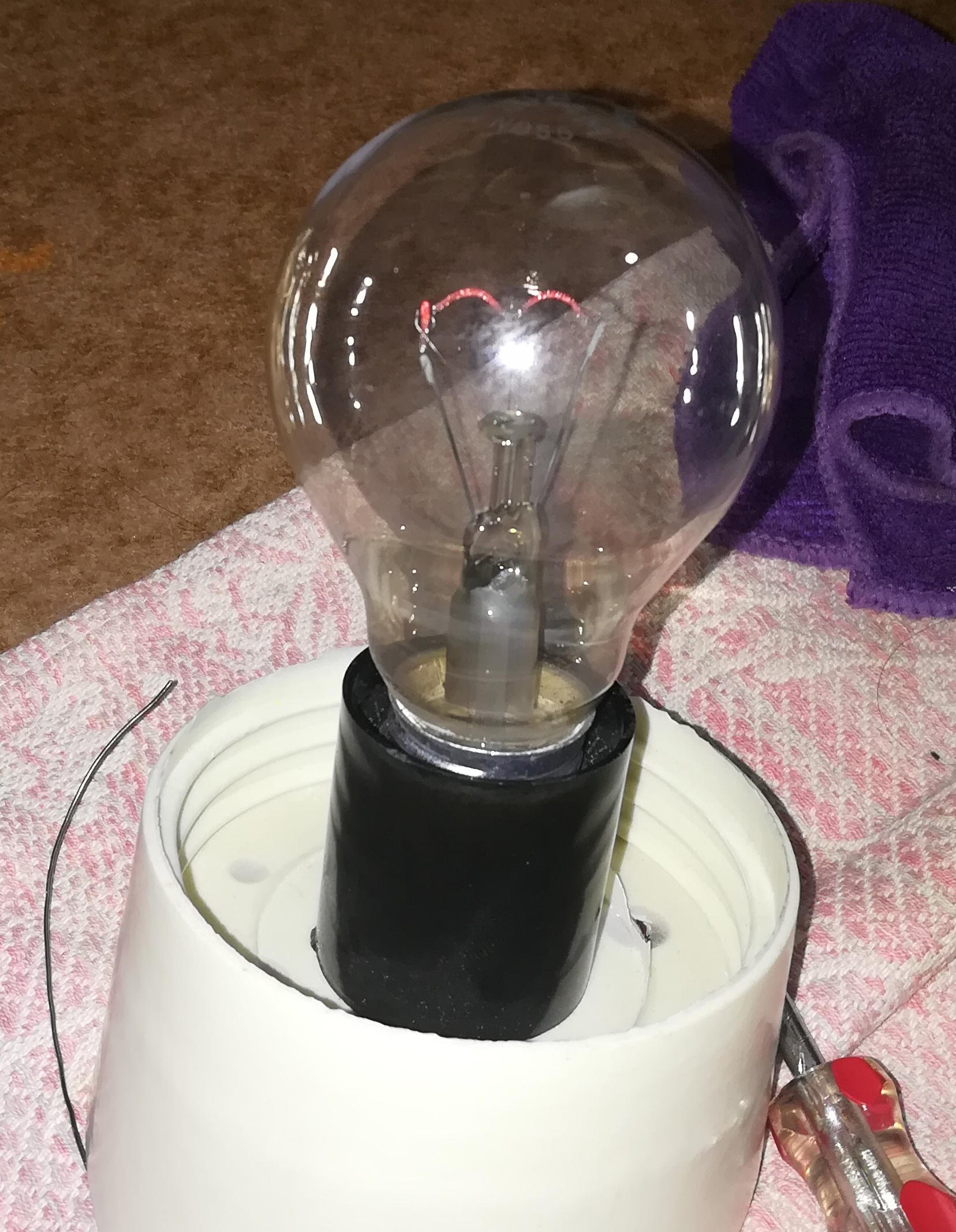

و من تازه با طرز استفاده از لامپ در ورودی تجهیزات آشنا شدم آیا روشن موندن رشته لامپ طبیعی هستش؟

در مرحله آخر پاور رو بستم و دوباره تستش کردم که لامپ به صورت مداوم شروع کرد به خاموش و روشن شدن !
نظر شما استاتید در اینباره رو می خواستم جویا بشم



[nishgon64]

وریستور های ورودی پاور گرین 270 ولت هستند احتمال زیاد ولتاژ ورودی برق شما بر اثر نوسانات به این مقدار رسیده و وریستور مثل یک مقاومت اتصال کوتاه عمل میکنه و جریان زیادی رو از خودش عبود میدهد و فیوز می سوزد(فیوز ورودی گرین معمولا 5-6 آمپر هست)
مثل یک محافظ عمل میکند

در مورد چشمک زدن لامپ دیود های شاتکی روی هیت سینگ دوم رو بررسی کنید سوختگی دارید
