با سلام و احترام
ضمن تشکر از راهنمایی جناب electronium بزرگوار

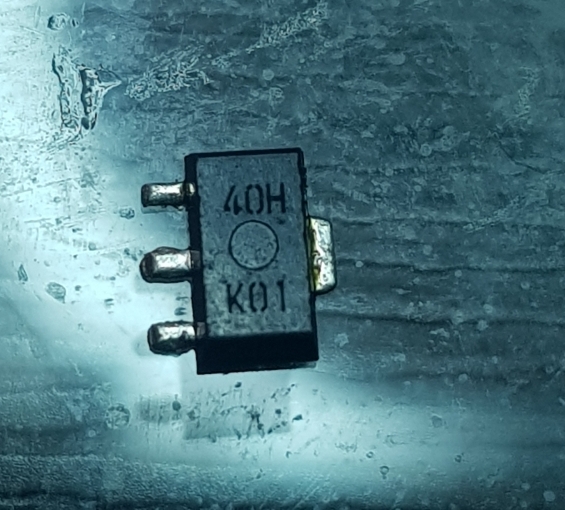

وقتی روی قطعه ی smd کدی رو نوشته،چون
شماره ای روی آن وجود نداره برای اینکه به مشخصات قطعه دسترسی پیدا کنیم باید با جستجوی کد قطعه،مشخصات قطعه ی مورد نظر رو پیدا کنیم
اما چطور از میان اینهمه کدی که وجود داره و در جستجو نمایش داده میشه بفهمیم که کدام یک واقعا کد صحیح قطعه ی مورد نظر ما هست و در انتخاب آن دچار اشتباه نشویم؟ در مورد این سوال: اولین
نکته ای که باید بهش توجه کرد شناسانی قطعه هست،یعنی قطعه ی مورد نظر ما چه قطعه ای هست.
فقط به ظاهر قطعه توجه نمی کنیم با توجه به نماد قطعه،قطعه رو شناسایی می کنیم،بعضی اوقات ظاهر قطعه مثلا شبیه به ترانزیستور است ولی خود قطعه،ترانزیستور نیست دیود هست،
نکته ی بعدی:فرض کنید قطعه با حرف T مشخص شده همان طوری که اطلاع دارید این نماد مربوط به قطعه ی ترانزیستور هست و وقتی مشخص شد قطعه مورد نظر ترانزیستور هست معلوم میشه ما باید فقط دنبال کد ترانزیستور بگردیم و با قطعات دیگر کاری نداریم و همان طوری که عرض شد قطعه های زیادی با همان کد وجود دارند که ترانزیستور نیستند،ماسفت هستند دیود هستند و... ولی ما فقط به دنبال ترانزیستور هستیم،
نکته ی دیگر: به نوع بسته بندی ترانزیستور توجه
می کنیم مثلا بسته بندی یک نوع ترانزیستور sot-23 هست و بسته بندی های دیگر نیز تفاوت دارند،که با تشخیص صحیح نوع بسته بندی،ترتیب پایه ها نیز مشخص میشه که همین عامل در تشخیص درست کد و یافتن قطعه ی مورد نظر ما نقش تعیین کننده داره.
موفق باشید.
