مشکل: سوییچ نشدن asus h81m-c

[سای را]

درود دوست عزیز شرح داده شد
برای چیپ ها سه نوع تست درتمام عیوب است که البته تست اولیه هست
فشارآوردن روی چیپ
تست اتصالی خازنهای کنارآن با منفی مدار GND
تست گرم شدن و یا داغ شدن زیاد
برای IOببین روی پین های سوییچ و روی پایه های خود آی سی 3.3 دارید البته تست دقیق باید دیتاشیت آی سی ازنت بگیری



[سای را]

بردویو ارسال می کنم فقط چون یکم سرم شلوغه یکم ممکنه زمانبرباشه که اونم تلاش می کنم سریع انجام بشه



[erfanjon74]

درود دوست عزیز شرح داده شد
برای چیپ ها سه نوع تست درتمام عیوب است که البته تست اولیه هست
فشارآوردن روی چیپ
تست اتصالی خازنهای کنارآن با منفی مدار GND
تست گرم شدن و یا داغ شدن زیاد
برای IOببین روی پین های سوییچ و روی پایه های خود آی سی 3.3 دارید البته تست دقیق باید دیتاشیت آی سی ازنت بگیری

ببین برادر الان ولتاژ روی کریستال ها کمتر از دوصدم نشون میده
روی پایه سوییچ هم 3.3 فیکس دارم
وقتی سبز و مشکی رو اتصال میدم دیباگر کد نمیده خازن های اطراف سی پی یو ولتاژ ندارن !



[سای را]

درود همیشه ولتاژ مدارسی پی یو روی پایه های سلف های مداربگیرید



[سای را]

دروست عزیز بردویو بازکن و بعد شروع کن مثلا روی بایوس کلیک کی کنید و ولتاژ تغذیه و اینکه کدام پایه پایه تغذیه هست میبینید و راحت می تونید تست انجام بدید که آیا ولتاژ تغذیه بایوس درسته یا نه
دربرد ویو چک کردم الان حتی ولتاژ های مدارسی پی یو میتونید چک کنید بنظر من IO چک کن ببین درست هست



[erfanjon74]



[erfanjon74]

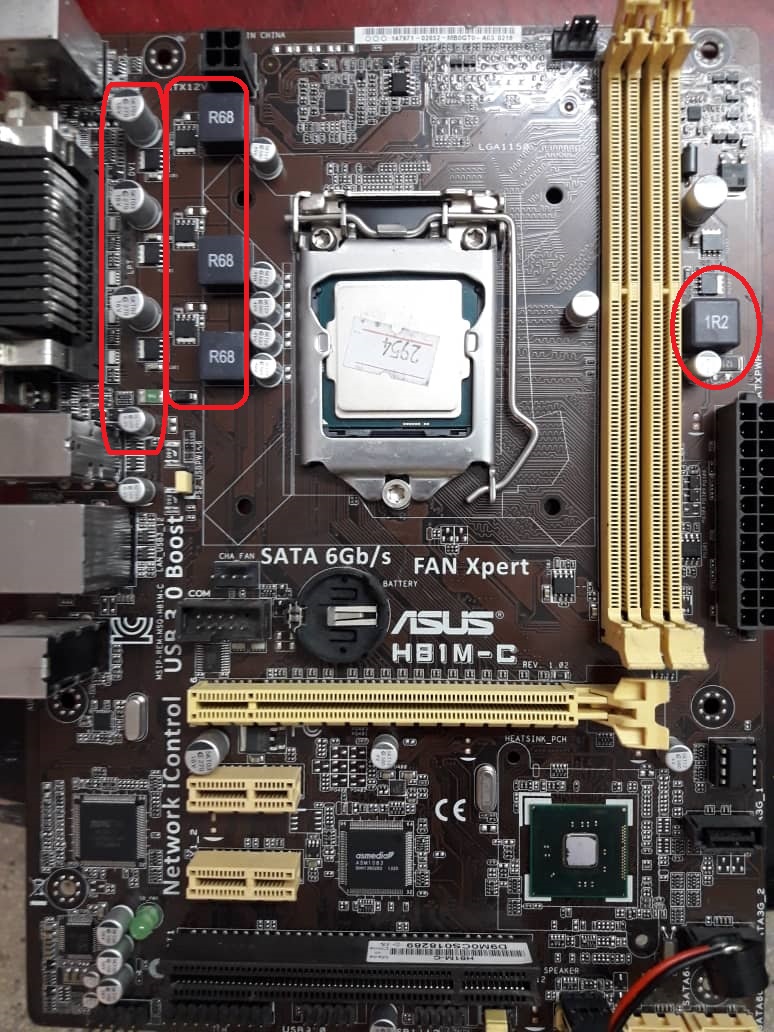

توی این عکس اون قسمت کنار اسلت رم مشخص کردم وقتی سبزو مشکیو اتصال میدادم بعد دوسه دیقه تقریبا داغ میشدن
کنار چهارپین اون دوتا ردیف ک مشخص کردم ماسفت و چوک دست راستی ها ولتاژ ندارن رو پایه بدنشون - ردیف چپی ولتاژ دارن



[erfanjon74]

یاری بدید



[erfanjon74]

ممکنهع pwm خراب باشه؟ از یدونه مین سالم pwm رو با فلکسی و هیتر جابجا کردم



[erfanjon74]

ولتاژ روی اون فت ها ندارم دست راست ک مشخص کردم کنار4پین
