با سلام.با سلام.همین ابتدا عذر خواهی منو بپذیرید از اینکه این تاپیک رو اینجا ارسال کردم..لطفا این تاپیک رو به بخش مربوطه ارسال کنید..

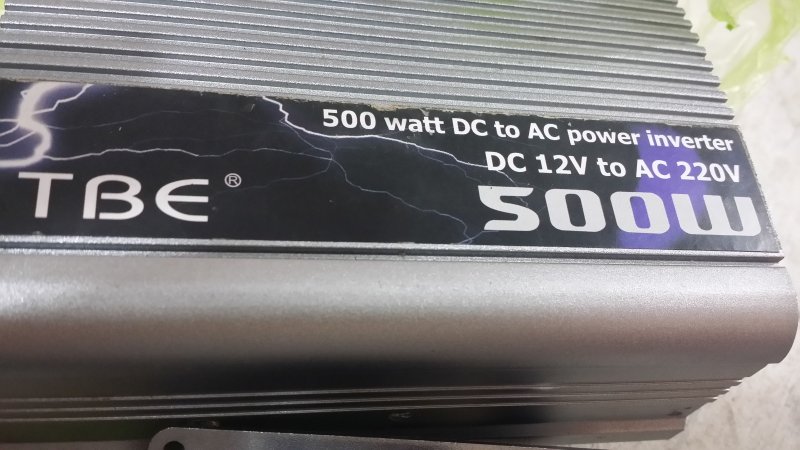

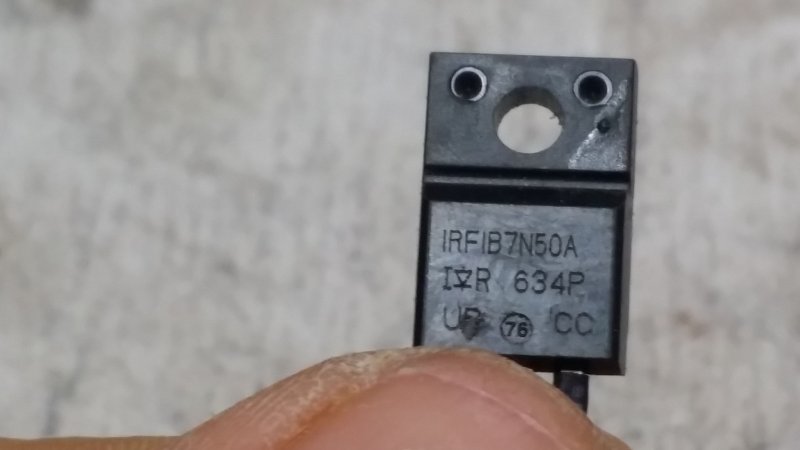

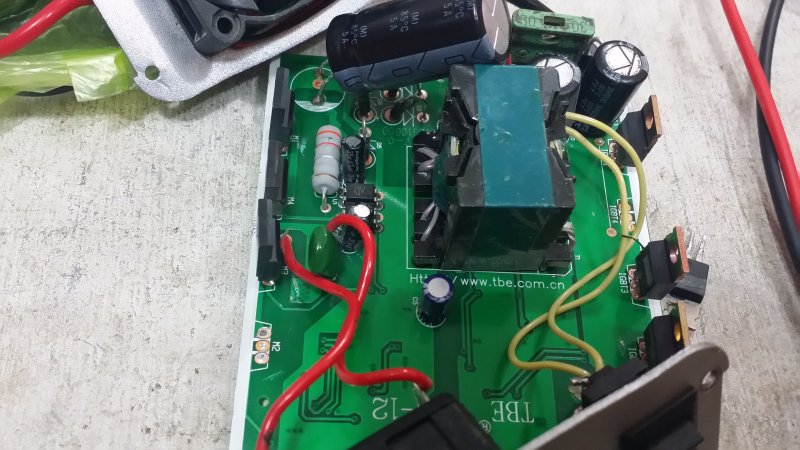

اینورتر فوق فیوز میسوزونه...دیود فکر کنم شاتکی (IRF) اون از یه طرف خارج از مدار بوق میزنه..همچنین ترانزیستور اون خارج از مدار بوق میزنه..مدل ترانزیستور اعداد همشون مشخص نیست..نمیدونم باید چی سفارش بدم..دیود شاتکی هم نمونه اش رو پیدا نکردم..چی جایگزینش بذارم..همچنین جایگزین ترانزیستور چی باید باشه..من معمولا از سایت merqc.ir وسیله سفارش میدم..در زیر عکس اینورتر رو قرار دادم..مرسی از دوستان..
مشاهده فایلپیوست 109581مشاهده فایلپیوست 109582مشاهده فایلپیوست 109583
اگه اینورتر فیوز میپره و همزمان ماسفتهای ورودی میسوزن به احتمال زیاد مشکل از قسمت کنترل مدار یا همون قسمت pwm هستش.تو اینجور ایراد چنتا از ایرادات به این شکل هستن که مقاومت ماسفتها باید تعویض بشن.آیسی pwm باید تعویض بشه.ترانزیستورهای تحریک ماسفتها باید تعویض بشن و درنهایت برای اطمینان خازن پلی استر خورجی و خازن صافی خروجی هم باید تعویض بشن
