مشکل: سوختن مکرر ترانزیستور ۱۳۰۰۹ در منبع تغذیه ۰تا ۳۰ ولت ۱۰ آمپر

[sensyray]

اگر ممکنه از برد منبع تغذیه عکس بذارید



[sensyray]

اگر ممکنه از برد منبع تغذیه عکس بذارید

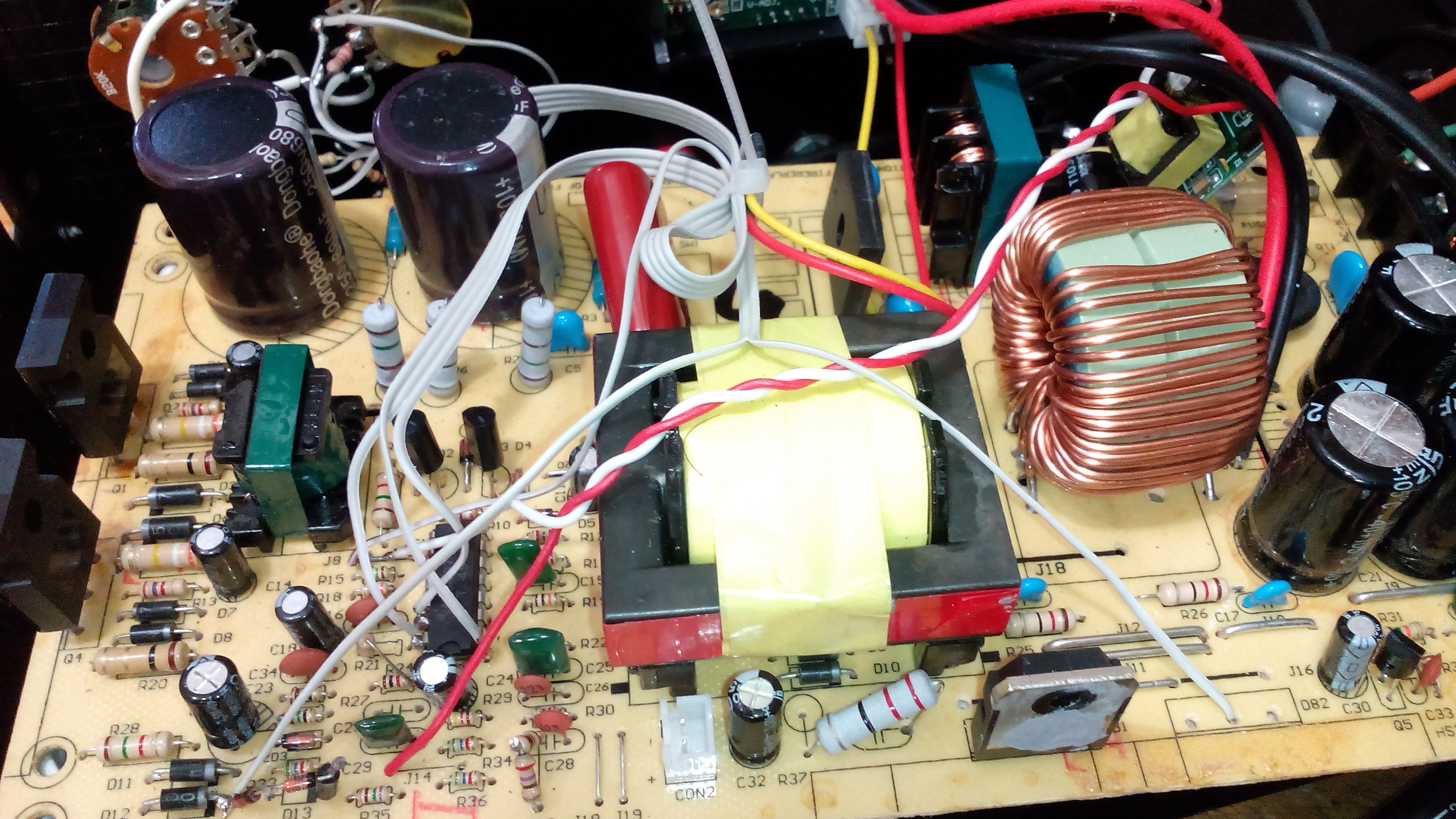

منبع خراب



[sensyray]

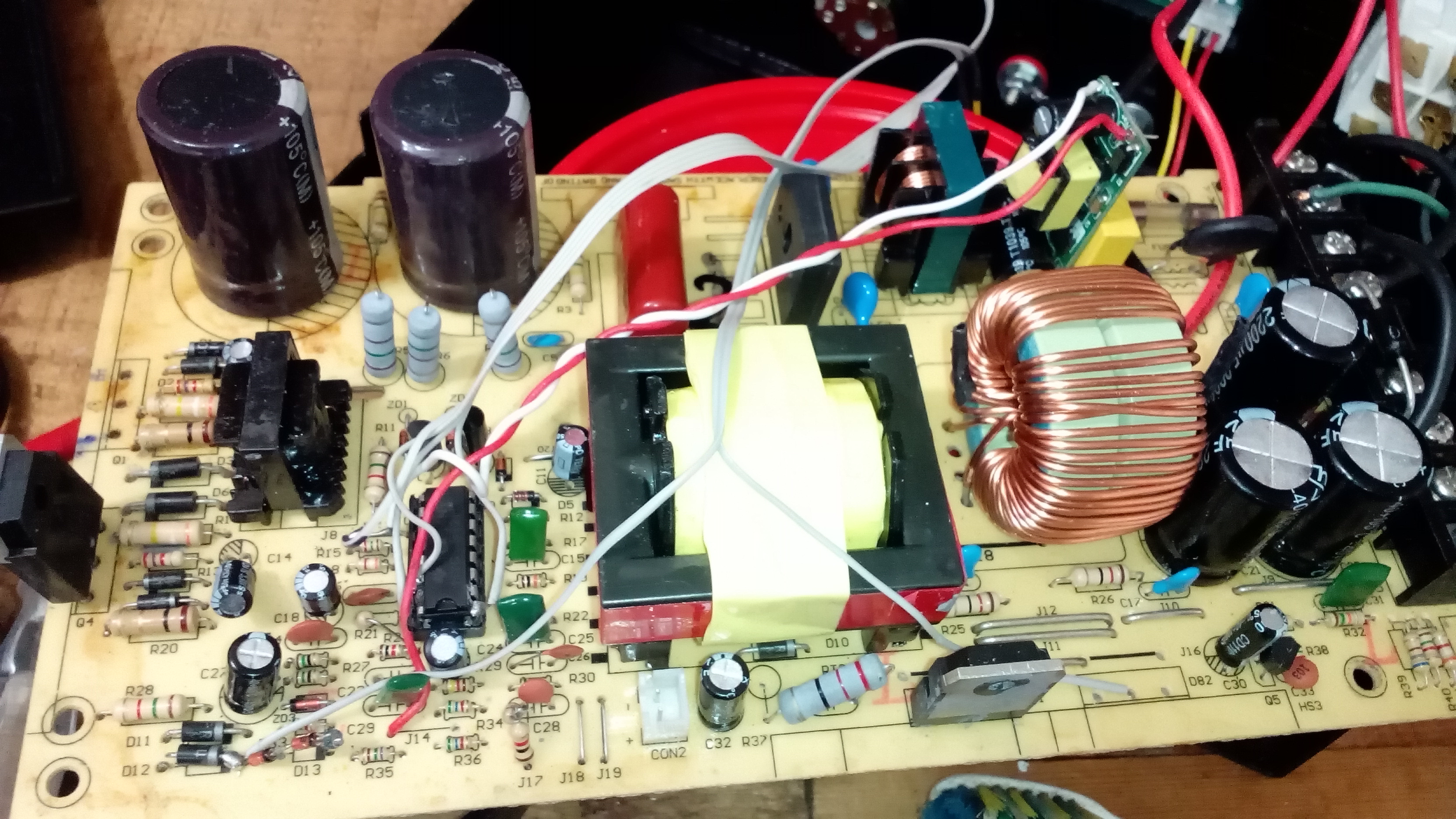

منبع سالم



[sensyray]



[sensyray]

همه قطعات چک کردم.



[azarbai]

سلام . مدار رو با برق ۱۱۰ راه اندازی کنید . ولتاژ بیس-امیتر هردو ترانزیستور رو چک کنیو و همچنین گرمای هردو ترانزیستور رو . ولتاژهارو که چک کردین مشکلش پیدا میشه .



[azarbai]

این رو هم چک کنید: برای بیس هردو ترانزیستور معمولا یک خازن کم ظرفیت میذارن که خرابی اونهم میتونه مشکل ایجاد کنه



[sensyray]

این رو هم چک کنید: برای بیس هردو ترانزیستور معمولا یک خازن کم ظرفیت میذارن که خرابی اونهم میتونه مشکل ایجاد کنه

ترانزیستور اصلی گذاشتم و منبع کار کرد. اما یک صدای ریز در ترانس هست که این صدا در منبع سالم نیست. چون برد اصلی یک منبع 24 ولت هست, زمانیکه ولتاژ روی کمتر از 24 تنظیم میشه این صدا در ترانس شکل میگیره . البته همانطور که گفتم در منبع سالم این صدا نیست



[omidmax]

بیشتر مشکل از فیک بودن ترانزیستورهاست
