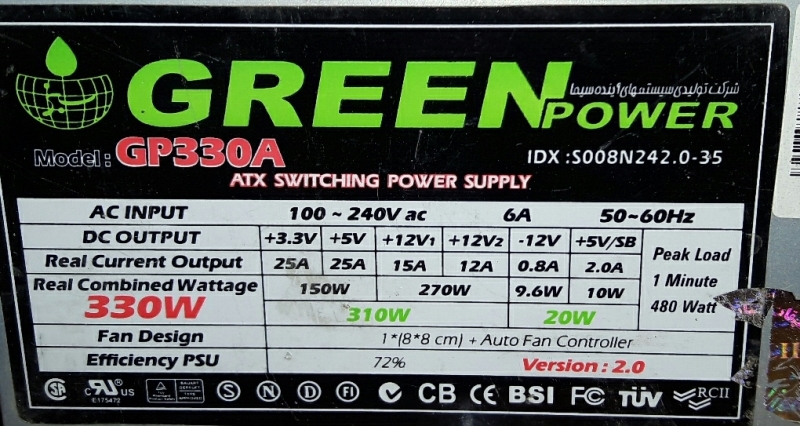

مشکل: سوختن مقاومتهای پاور GREEN GP330A

[rezanurse826]

با سلام
پاور آوردند ، که مقاومتهایش سوخته .
این مقاومتها برای چی اینجوری سوخته ؟؟

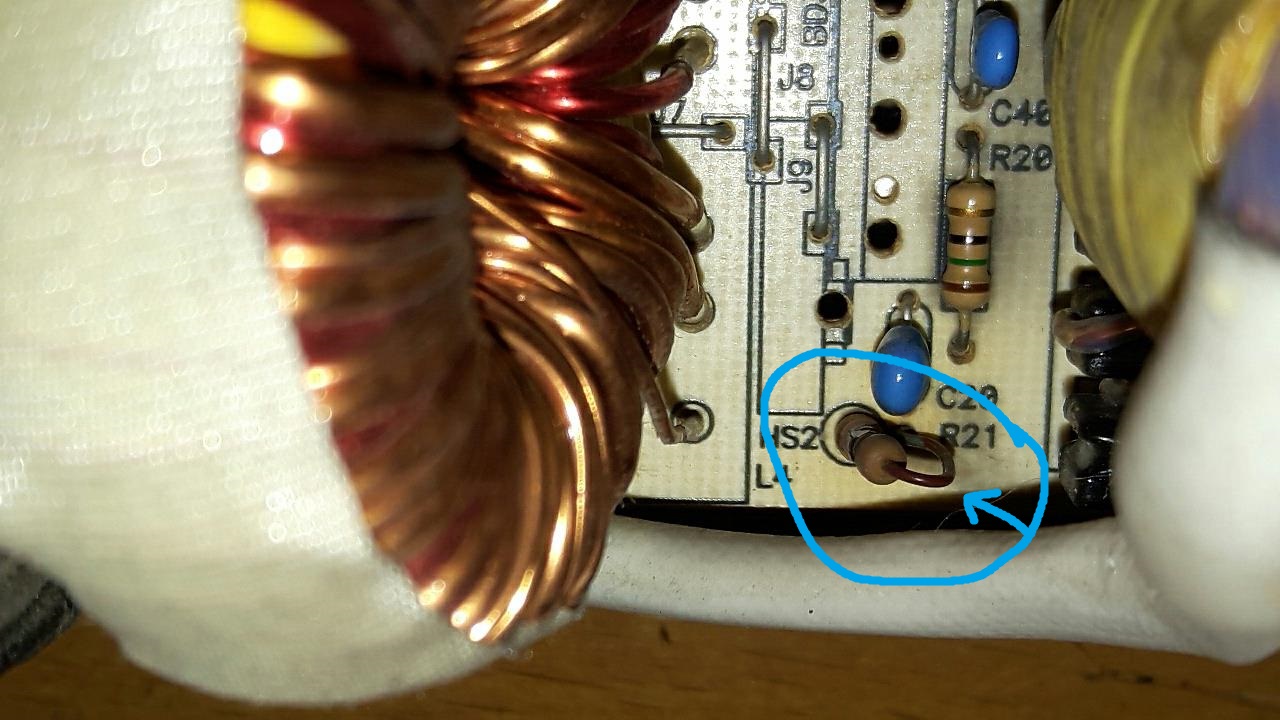

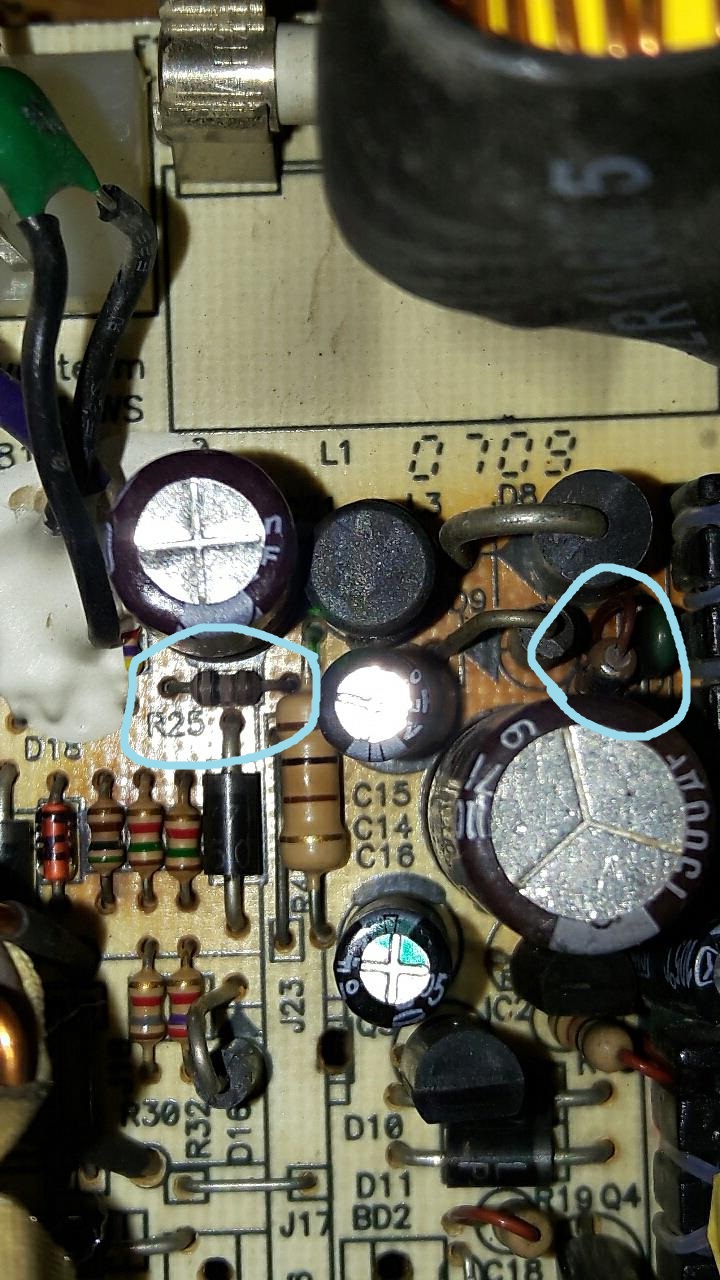

r21 r25 و یک مقاومت دیگر که نتوانستم بخوانمش .

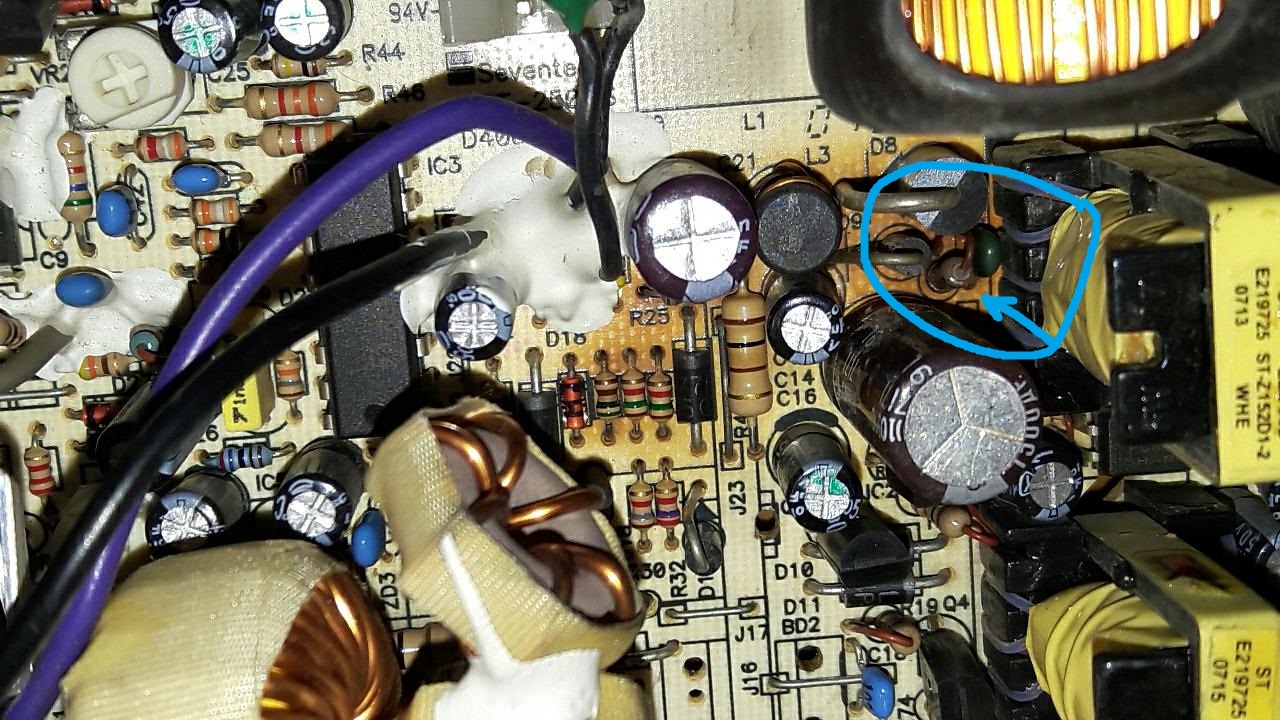

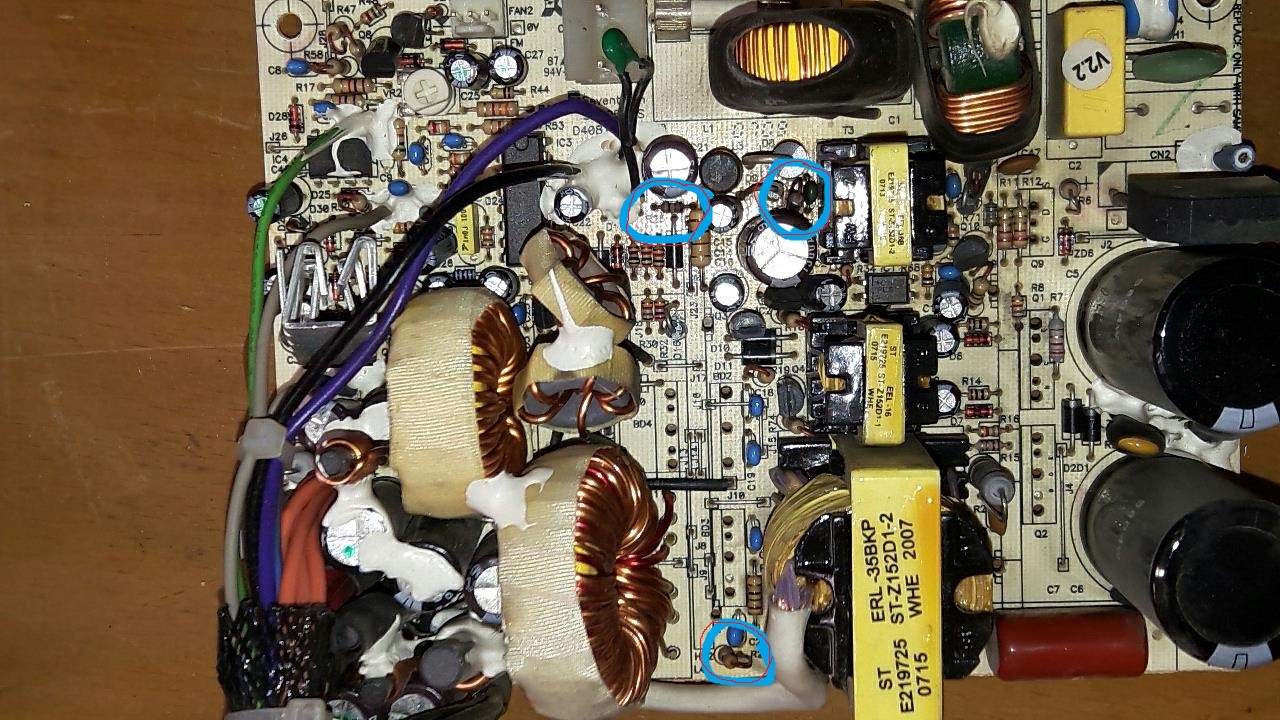

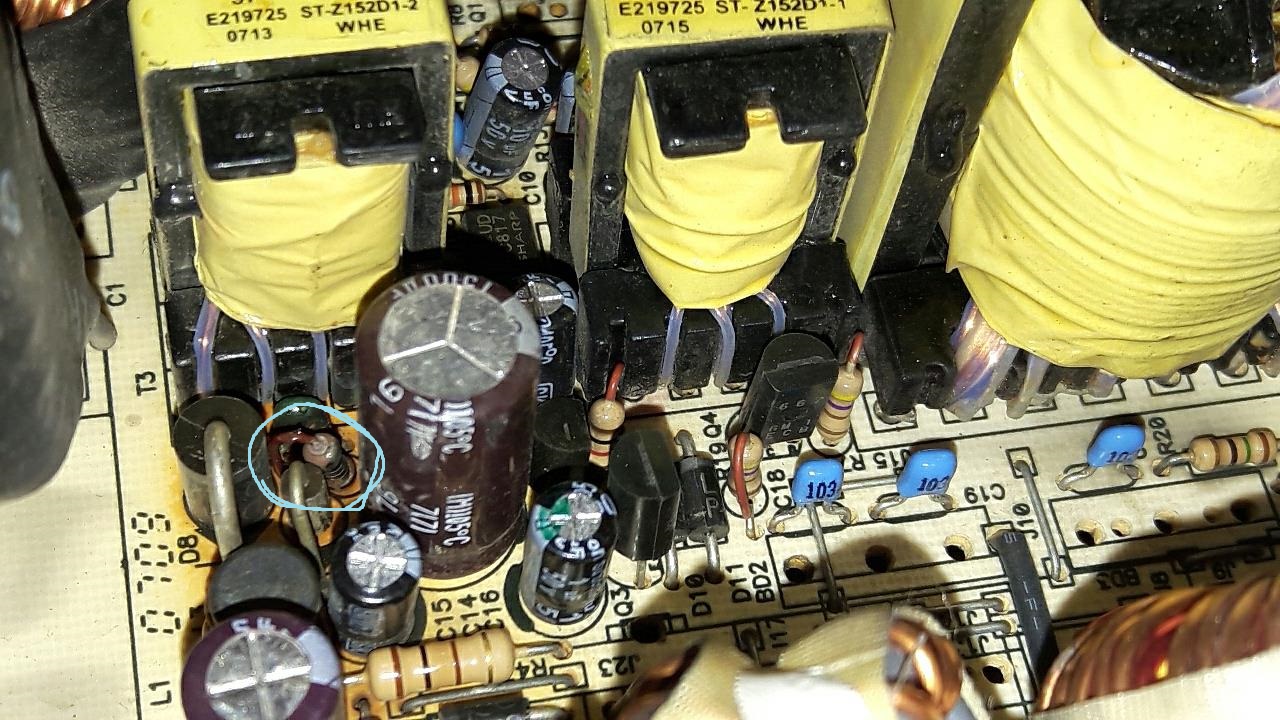

این هم عکسهایش
لطفا میزان r21 ، r25 و آن یکی که مشخص نیست را معرفی نمایید .



[hoss_bakh]

با سلام
این مقاومتها 99 درصد سالم هستند و نیازی به تعویضشون نیست
فقط تغییر رنگ دادن با اهمتر تست کنی کاملا مشخص میشه
من پاور گرین تعمیر میکنم این حالت رو توی تمام موارد 330 گرین دیدم
الان مشکل پاورتون چیه؟



[nishgon64]

مقاومت سمت راست مهم نیست همیشه سوخته ولی مقاومت سمت چپ باید قبل و بعد از مقاومت ولتاژ 12 تا 20 ولت داشته باشی اگر نداشتی اهمش تغییر کرده و سوخته



[AMD]

R21

2 کیلو اهم تعویض کنید
در ضمن تغییر رنگ مقاومت دلیل برا خرابی اون نیست .
باید با اهم متر اندازه گیری بشه
پس شما باید ایراد را ذکر کنید .



[nishgon64]

مقاومت سمت چپ 22 اهم می باشد که مسیر تغذیه ای سی pwm میباشد



[rezanurse826]

درود
اون مقاومت سمت راست بالا چی است ؟
r21 , r25 را لطف کردید و بیان نمودید .



[nishgon64]

اون مقاومت فقط تغییر رنگ داده و سالم هست ولی اگر دوست دارید عوض کنید 1 کیلو اهم 1/4 وات هستش



[12345aidin]

سلام آقای nishgon64

مطابق همین ایرادی که دوستامون بیان کرد من داشتم مقاومت ۲۲ اهم رو تعویض کردم و کنارش خازن ۲۲۰۰ میکرو ۱۶ ولت و خازن های ۱ میکرو ۵۰ ولت و ۱۰ میکرو ۵۰ ولت رو هم تعویض کردم که خروجی برقرار شد ولی متاسفانه الان دوتا مشکل دیگه دارم اول اینکه پاور یکسر روشنه ترانزیستور های مدار رو هم چک کردم که همگی سالم بودن

مشکل دوم اینکه ولتاژ های خروجی بالا هست ولتاژ ۱۲ولت ۲۰ولت هست ولتاژ ۵ ولت ۸ ولت ولتاژ سیم سبز ۵.۱ ولت هست ولتاژ سیم آبی هم ۵.۳ ولت هست لطفا اگه در مورد این دوتا مشکل تجربه ای داری کمک کنید ممنون



[ezrbidoky]

به نظرم یکسره روشن بودن پاور به علت اتصالی بین سیم سبز و مشکی هستش
با مولتی متر از سیم سبز و مشکی وقتی پاور خاموشه تست بازر بگیرید ببینید بوق میزنه یا نه، اگه بوق زد نشانه اتصالی هست که باید برطرف بشه

در مورد بالا بودن ولتاژ ها هم شما اول یکی خازن الکترولیتی 4.7 میکرو 50 ولت بین هیت سینک 1ول و دوم بالای چاپر 5 ولت استندبای دارید اونو بدون در نظر گرفتن اینکه سالمه یا خرابه عوض کنید 90% مشکلتون حل میشه



[hoss_bakh]

سلام آقای nishgon64

مطابق همین ایرادی که دوستامون بیان کرد من داشتم مقاومت ۲۲ اهم رو تعویض کردم و کنارش خازن ۲۲۰۰ میکرو ۱۶ ولت و خازن های ۱ میکرو ۵۰ ولت و ۱۰ میکرو ۵۰ ولت رو هم تعویض کردم که خروجی برقرار شد ولی متاسفانه الان دوتا مشکل دیگه دارم اول اینکه پاور یکسر روشنه ترانزیستور های مدار رو هم چک کردم که همگی سالم بودن

مشکل دوم اینکه ولتاژ های خروجی بالا هست ولتاژ ۱۲ولت ۲۰ولت هست ولتاژ ۵ ولت ۸ ولت ولتاژ سیم سبز ۵.۱ ولت هست ولتاژ سیم آبی هم ۵.۳ ولت هست لطفا اگه در مورد این دوتا مشکل تجربه ای داری کمک کنید ممنون

درود

لطفاً در بخش مربوطه تاپیک ایجاد کنید

تا راهنمایی شود
