مشکل: سوختن اپتوکوپلر و فیوز منبع تغذیه 12ولت 5 آمپبر

poya68

کاربر
2010-03-22
240
567
با سلام

یک منبع تغذیه 12 ولت 5 آمپر هست که اپتوکوپلر اون ترکیده من تونستم مدلش را از روی اون بخونم (817) فیوز شیشه ای دستگاه نیز سوخته و ترانزیستوری که به بدنه پیچ میشه هم سوخته بوده ولی معلوم نیست شمارش چنده از دوستان خواهش دارم که بنده را برای تعمیر این منبع تغذیه راهنمایی فرمایند.


تشکر


Poomm

کاربر
2018-06-27
382
1,426
44
تهران
با سلام

یک منبع تغذیه 12 ولت 5 آمپر هست که اپتوکوپلر اون ترکیده من تونستم مدلش را از روی اون بخونم (817) فیوز شیشه ای دستگاه نیز سوخته و ترانزیستوری که به بدنه پیچ میشه هم سوخته بوده ولی معلوم نیست شمارش چنده از دوستان خواهش دارم که بنده را برای تعمیر این منبع تغذیه راهنمایی فرمایند.


تشکر

سلام q1 احتمالا یک ماسفت باشه 7n60
کنار مقاومت یک وات ک مشخص کردید هم جای یک ترانزیستور خالی هست
نمونه ۲۴ ولت ۲ آمپر ش رو داریم به همین خاطر میگم شاید تفاوت طراحی باشه


Poomm

کاربر
2018-06-27
382
1,426
44
تهران
با سلام

یک منبع تغذیه 12 ولت 5 آمپر هست که اپتوکوپلر اون ترکیده من تونستم مدلش را از روی اون بخونم (817) فیوز شیشه ای دستگاه نیز سوخته و ترانزیستوری که به بدنه پیچ میشه هم سوخته بوده ولی معلوم نیست شمارش چنده از دوستان خواهش دارم که بنده را برای تعمیر این منبع تغذیه راهنمایی فرمایند.


تشکر

سلام q1 احتمالا یک ماسفت باشه 7n60
کنار مقاومت یک وات ک مشخص کردید هم جای یک ترانزیستور خالی هست
اپتو کوپلر هم pc817 هست
نمونه ۲۴ ولت ۲ آمپر ش رو داریم به همین خاطر میگم شاید تفاوت طراحی باشه

آخرین ویرایش:

poya68

کاربر
2010-03-22
240
567
سلام q1 احتمالا یک ماسفت باشه 7n60
کنار مقاومت یک وات ک مشخص کردید هم جای یک ترانزیستور خالی هست
اپتو کوپلر هم pc817 هست
نمونه ۲۴ ولت ۲ آمپر ش رو داریم به همین خاطر میگم شاید تفاوت طراحی باشه

بله فراموش کرده بودم کنار مقاومت 1 وات هم یک ترانزیستور خالی هست اما شماره اون و همچنین شماره ماسفتی را که فرمودید نمیدونم دقیق چنده که تهیه کنم؟

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: Poomm

Poomm

کاربر
2018-06-27
382
1,426
44
تهران
بله فراموش کرده بودم کنار مقاومت 1 وات هم یک ترانزیستور خالی هست اما شماره اون و همچنین شماره ماسفتی را که فرمودید نمیدونم دقیق چنده که تهیه کنم؟

در تغذیه ۲۴ ولت ۲ امپر بنده ماسفت ۲n۶۰ هست شما ۷n۶۰ بزنید فکر کنم پاسخ گو باشه مقاومت تغذیه بنده ۱ اهم هست احتمالا مال شما هم ۱ اهم باشه اپتوکوپر pc817
ترانزیستور تغذیه بندهksp44 . npn هست
تغذیه بنده کاملا مشابه تغذیه شما هست
برای افزایش ولتاژ تغذیه تون r1 رو میتونید بزرگ تر بزارید البته نه اونقدر که ۴۳۱ رو بسوزانید یا می تونید از بک پتانسیومتر ۵۰ کیلو استفاده کنید و ولتاژ متغیر بگیرید
امیدوارم مفید واقع شده باشد

آخرین ویرایش:

جمشيدا

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-03-13
4,226
19,655
تهران - ساوه
سلام

اول بفرمایید مدل پاور این هست


POWER SUPPLY MODEL S-60-12 = 12V 5A

*************
چندتا عکس با کیفیت دیکر به سایت ارسال کنید

طوری که لوکیشن قطعات مشخص باشد



آخرین ویرایش:

poya68

کاربر
2010-03-22
240
567
سلام

اول بفرمایید مدل پاور این هست


POWER SUPPLY MODEL S-60-12 = 12V 5A

*************
چندتا عکس با کیفیت دیکر به سایت ارسال کنید

طوری که لوکیشن قطعات مشخص باشد



سلام

بله مدل همونی هست که در بالا فرمودید عکس در زیر آپلود کردم.






جمشيدا

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-03-13
4,226
19,655
تهران - ساوه
سلام

R18 = 220 OHM

که از یک طرف به پایه یک اپتوکوپلر و از طرف دیگر به پایه 10K OHM = R14

*************
R8 = 1 اهم

که از یک طرف به گراند و از طرف دیگر به پایه امیتر Q1

********

Q1 = C3679 Datasheet PDF - Vceo=800V, NPN Transistor - Sanken

********
D4 = 1N4148

***********
IC TL431

که یه پایه اش گراند و پایه وسطی به پایه منفی C18 و پایه دیگرش به پایه 2 اپتوکوپلر

**********
Q2 = C5609 NPN 25V 1A

******

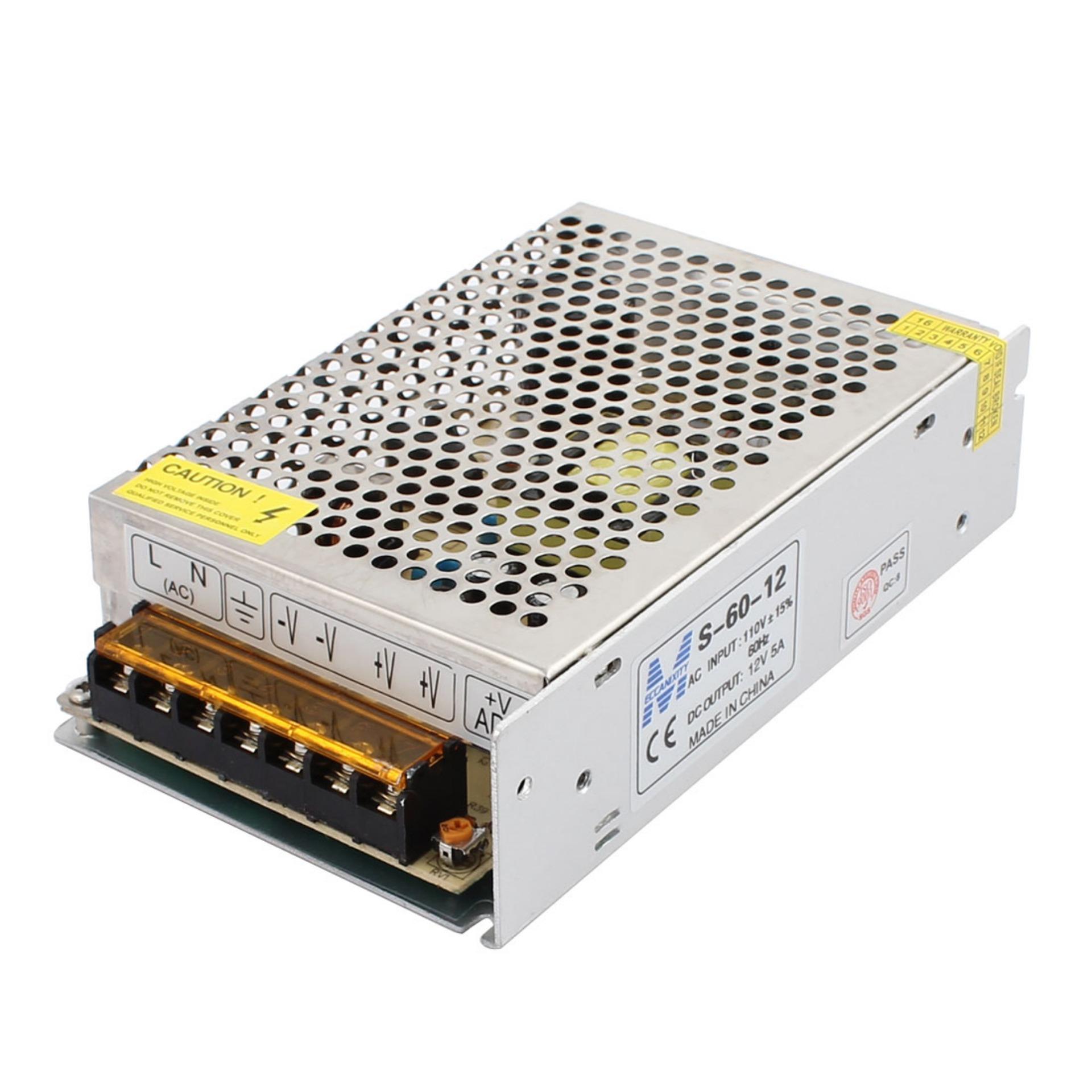

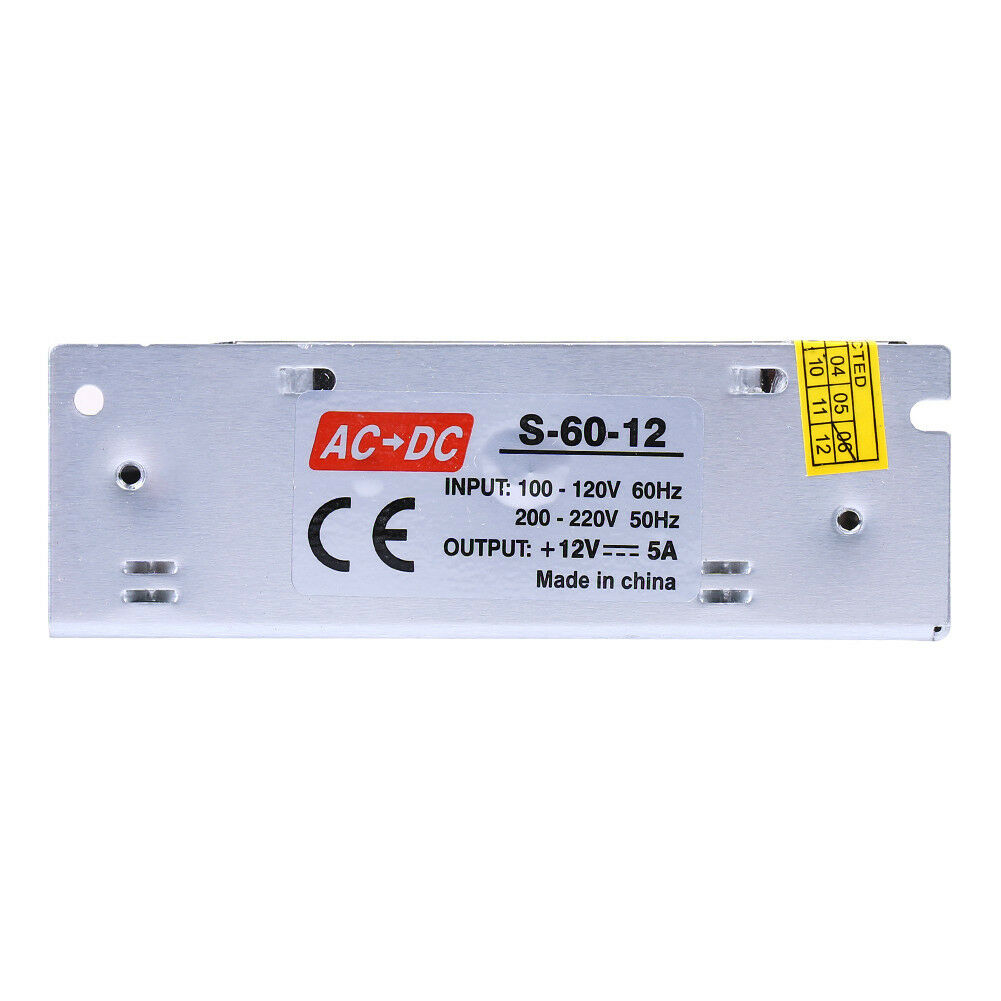

S-60-12  POWER  12V  5A.jpgS-60-12  POWER  12V  5A  PIC  MODEL.jpg


آخرین ویرایش:

poya68

کاربر
2010-03-22
240
567
سلام

R18 = 220 OHM

که از یک طرف به پایه یک اپتوکوپلر و از طرف دیگر به پایه 10K OHM = R14

*************
R8 = 1 اهم

که از یک طرف به گراند و از طرف دیگر به پایه امیتر Q1

********

Q1 = C3679 Datasheet PDF - Vceo=800V, NPN Transistor - Sanken

********
D4 = 1N4148

***********
IC TL431

که یه پایه اش گراند و پایه وسطی به پایه منفی C18 و پایه دیگرش به پایه 2 اپتوکوپلر

**********
Q2 = C5609 NPN 25V 1A

******
مشاهده فایل‌پیوست 166932مشاهده فایل‌پیوست 166933


سلام
مقاومت R18 در مدار دستگاه من 1 اهم 1 وات هست و همچنین مقاومت R14 در دستگاه نیز 680 کیلو می باشد. مقاومت R8 nv مدار نیز 220 اهم وات بالا میباشد. در منبع تغذیه من C18 وجود نداره

دیود D4 نیز قبلا در مدار نبوده ولی اشکالی که نداره نصب بشه؟

اپتوکوپلر نیز ترکیده مقدار اون باید چند باشه؟(فکر میکنم 817 باشه) و جهت گذاشتن کوپلر در مدار به چه سمتی نصب میشه؟

ممنون

آخرین ویرایش:

Poomm

کاربر
2018-06-27
382
1,426
44
تهران

مشابه تغذیه شما تنها تفاوت در r1 و r2 و r3 هست
R18 یک اهم یک وات
Q2 ksp44. Npn
اپتوکوپر fl 817
Q1 2n60
جهت اپتوکوپر همون جایی که روی قطعه یک فرو رفتگی هست سمت دوبل دیود باشه

آخرین ویرایش:
