سوال .تستر ترانس حلقه ابی

[mioo_sara]

با تشکر از انتقال تجربه و طراحی شماتیک در صورت امکان لیست قطعات را الصاق کنید تا بشه فهمید کدوم مقدار درسته و کدوم با اریجینال وب تفاوت کرده در یک فایل component list با ذکر لوکیشن قطعه
بسیار ممنون میشم راستش میخوام بسازم گفتم قطعات را سفارش بدم



[mioo_sara]

در لینک اصلی قطعات به ترتیب زیر ذکر شده که نمیدونم صحیح باشه

Name	Designator	Footprint	Quantity
1	104	C1,C2,C4,C5,C6,C7,C8	CAPACITOR	7
2	10uf/16v	C3	CAP-TH_BD5.0-P2.00-D0.8-FD	1
3	4148	D1,D2,D3	DO-35	3
4	SW	KEY1	SW-TH_BBJ6X6X5PH260G	1
5	red	LED1,LED2,LED3	LED R 5MM	3



[Navid-Aref]

در لینک اصلی قطعات به ترتیب زیر ذکر شده که نمیدونم صحیح باشه

Name	Designator	Footprint	Quantity
1	104	C1,C2,C4,C5,C6,C7,C8	CAPACITOR	7
2	10uf/16v	C3	CAP-TH_BD5.0-P2.00-D0.8-FD	1
3	4148	D1,D2,D3	DO-35	3
4	SW	KEY1	SW-TH_BBJ6X6X5PH260G	1
5	red	LED1,LED2,LED3	LED R 5MM	3

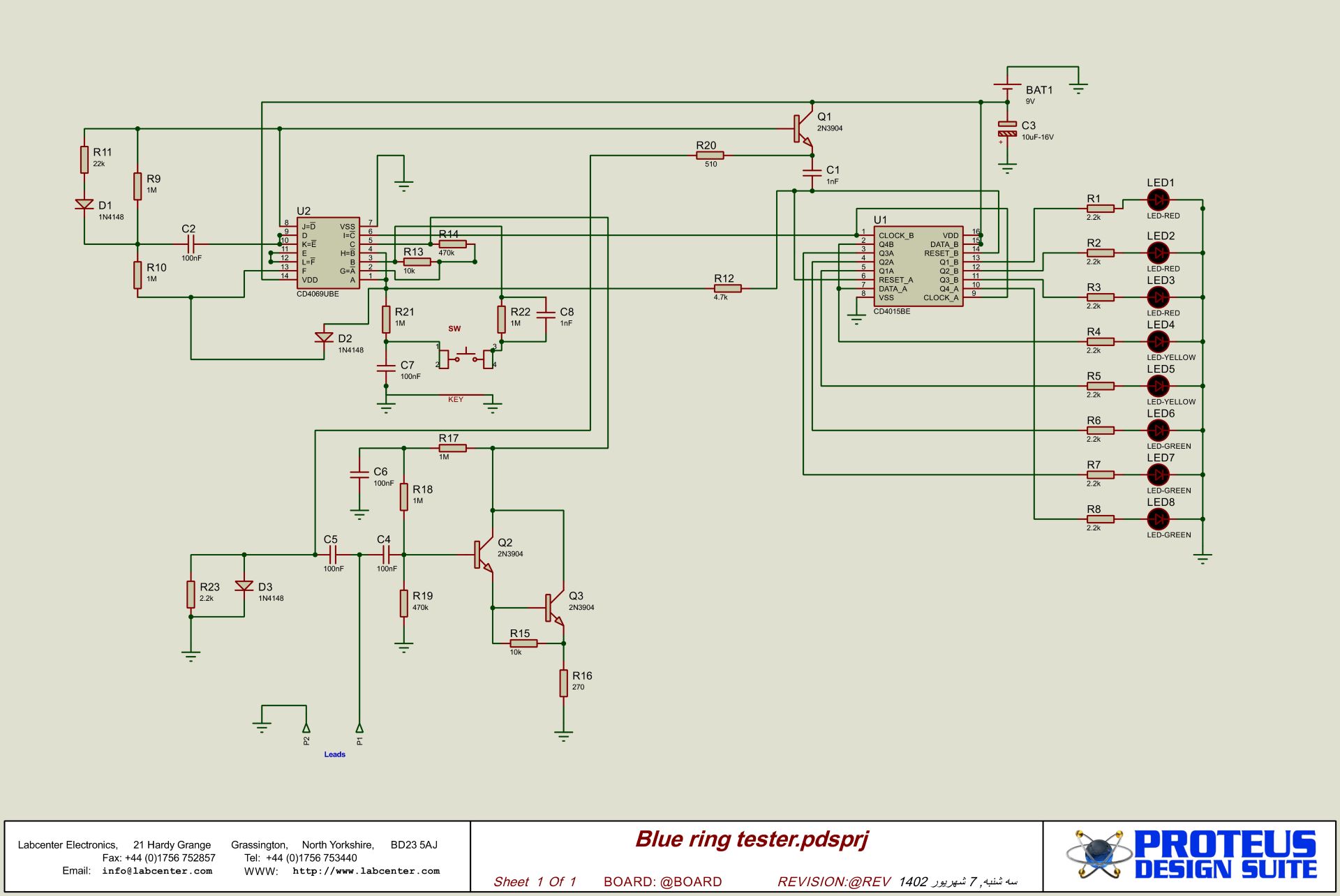

درود. تصویر پیوستی رو مبنای انتخاب قطعات قرار بدین. به جای مقاومت R20 که مقدارش 510 اهم هست میشه از 560 اهم نیز استفاده کرد. ال ای دی ها سه تا سبز، سه تا قرمز و دو تا زرد هستند. دو تا آی سی هم حتما اصلی و با کیفیت و دقیقا با همین کد باشند.
