سه سرعت مختلف فن ايجاد كنيد بدون خرج هيچ هزينه اي !

آيا مي دانيد شما قادر به تغيير درجه سرعت تمامي فن هاي داخل كامپيوتر خود مانند فن​



[kami_in2000]

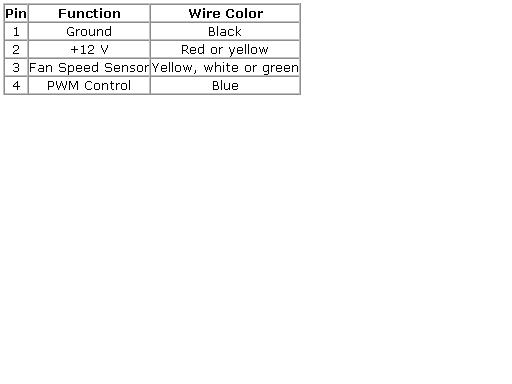

معمولا فن ها مي توانند 2 الي چهار سيم داشته باشند . در جدول پايين شما تكفيكي از كاركرد هر پين و معمول ترين رنگي كه براي سيم آن استفاده مي شوند را مشاهده مي كنيد كه دو نكته مهم در مورد آن ها لازم به ذكر است . يكي اينكه رنگ هاي ياد شده تنها مشهور ترين آن ها هستند و ممكن است بسته به نوع شركت توليدكننده رنگ آن ها نيز تغيير كند و نكته دوم اينكه با توجه به 12 ولتي بودن اكثر فن ها و اينكه بيشتر فن ها سيم 12 ولتي خود را قرمز رنگ مي كنند بايد توجه داشت كه با سيم فرمز پاور اشتباه نشود ! زيرا در اكثر منابع تغذيه رنگ قرمز نمايانگر 5 ولت است نه 12 ولت !



[kami_in2000]

لازم به ذكر است كه ما در اين مقاله مثال هاي خود را روي فن cpu مي زنيم و بايد توجه كنيد كه اين مثال ها براي كليه فن هاي ديگر كامپيوتر مانند فن gpu و ... صادق است .

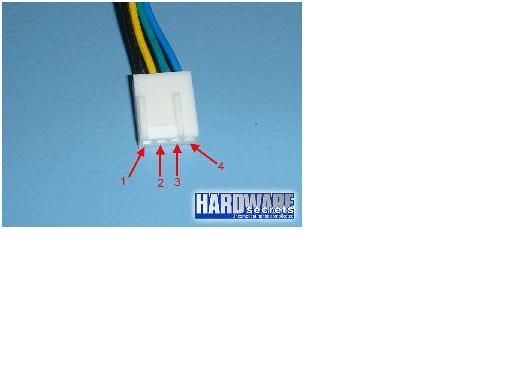

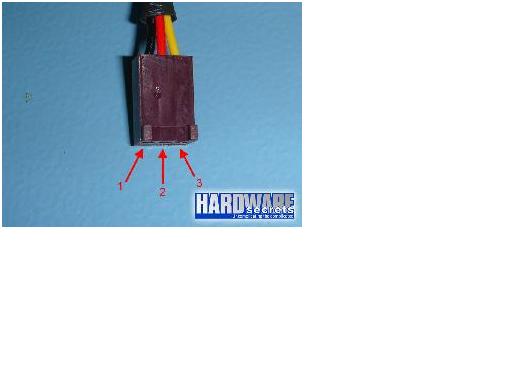

در تصاوير زير به ترتيب شما مي توانيد رابط هاي سه پين و چهار پين را كه با توجه به تعداد رابط هاي سر آن ها شمارش مي شوند ببينيد .



[kami_in2000]

تصویر 2 :



[kami_in2000]

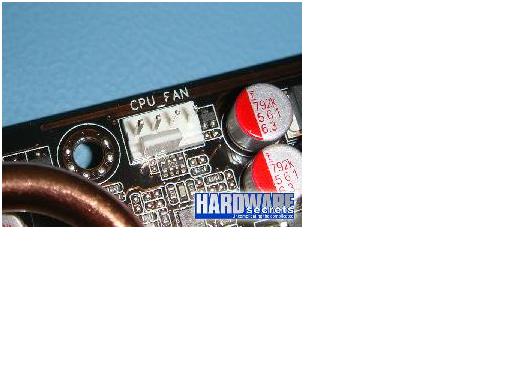

در اين شكل زير مي توانيد محل اتصال رابط هاي فن با مادربورد را مشاهده كنيد :

​



[kami_in2000]

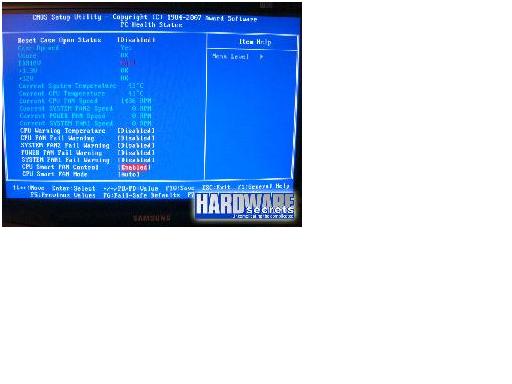

در تصوير بالا دو پين اول براي تغذيه ولتاژ مورد نياز براي چرخش فن است و پين سوم براي اتصال با سنسور سرعت فن مي باشد كه اين سنسور سرعت فعلي فن را به مادربورد گزارش مي دهد كه براي ديدن اين سرعت مي توانيد در نهايت به ستاپ مادربورد بريد ( شكل پايين )‌ يا بوسيله نرم افزار هاي مانيتورينگ مانند "Motherboard Monitor" مشاهده كنيد و در آخر پين چهارم هم براي كنترل سرعت فن هست كه معمولا با نام PWM (Pulse Width Modulation ) كنترل ، شناخته و توسط مادربورد عرضه مي شود . اين پين معمولا با بالا رفتن سرعت لود CPU يا GPU و ... سرعت فن را خودكار زياد مي كند .

​



[kami_in2000]

پس در صورتي كه فن شما داراي 4 سيم است شما نيازي به آموزشي كه ما قصد داريم در اين مقاله دهيم نداريد زيرا فن شما داراي مدار كنترل سرعت مي باشد . پس براي همين به ستاپ مادربورد خود رفته و در صورتي كه براي پردازنده اين كار را مي خواهيد انجام دهيد و يا مطمئن شويد به دنبال گزينه "CPU Smart Fan Control" بگرديد و آن را Enable (‌فعال ) يا در حالت Auto ( خودكار ) قرار دهيد تا متناسب با لود CPU شما سرعت فن زياد تر شود .

همچنين در صورتي كه مادربورد شما به صورت پيشفرض از PWM پشتيباني نمي كند مي توانيد با برداشتن پين چهارم و اجراي آموزش اين مقاله اين مشكل را به راحتي رفع كنيد ! بدين صورت كه ما با دادن ولتاژ كمتري به فن سرعت آن را پايين تر مي آوريم به عبارتي ديگر در اين مقاله ما قصد توضيح و آموزش چگونگي برداشتن و اتصال ندادن سيم هاي تغذيه فن به پين ها و متصل كردن مستقيم آن ها به يكي از برق رسان هاي جانبي پاور است كه شما در اين صورت قادر خواهيد بود با دادت 5 ولت سرعت پايين ، با دادن 7 ولت سرعت متوسط و با دادن 12 ولت سرعت زياد را روي فن هاي خود داشته باشيد .
