تجربیات: سری و موازی کردن دیودها

[bahramikhah]

با سلام خدمت کاربران گرامی:
در این تاپیک نحوه ساخت (معادل سازی)دیود با ولتاژ و جریان بالاتر را خدمت کاربران علاقه مند ارسال می کنم. چون خیلی اوقات ما احتیاج به دیودی با ولتاژ و آمپر بالا نیاز داریم که در بازار پیدا نمی شود ولی با معادل سازی این کار امکان پذیر است. مثلا ما احتیاج به یک دیود 75 کیلو ولت یک آمپری داریم، شما براحتی با سری کردن 75 عدد دیود 1N4007 هزار ولتی 1 آمپری معادل آن یعنی 75 کیلو ولتی 1 آمپری را ساخته اید. یا شما احتیاج به یک دیود 1000 ولتی 10 آمپری دارید. شما با موازی کردن این 10 دیود معادل آن یعنی یک دیود 10 آمپری 1000 ولتی را ساخته اید. لازم به ذکر است شما با هر دیود با ولتاژ وجریان مختلف می توانید این کار را بکنید، اما مثال اینجانب به خاطر ارزان و فراوان بودن این قطعه در بازار بوده است.

با سلام و عرض ادب
یه روش دیگه هم استفاده از ترانزیستور به جای دیود هستش ، مثلا برای ساخت دیود با ولتاژ 50 ولت و جریان 5 آمپر از ترانزیستور 2N3055 بهره بگیریم
به این صورت که پایه B و پایه E را بهم اتصال داده و بعنوان یکی از پایه ها و پایه C هم بعنوان یه پایه دیگه دیود در نظر گرفته میشه


دوستان برای اطلاعات بیشتر اطلاعات منبع اصلی به زبان لاتین که با جستجو در گوگل در سایت ویکی پدیا درج گردیده است
Diode-connected transistor
From Wikipedia, the free encyclopedia
Jump to navigation Jump to search
A diode-connected transistor is a method of creating a two-terminal rectifying device (a diode) out of a three-terminal transistor. A characteristic of diode-connected transistors is that they are always in the saturation region for metal-oxide-semiconductor field-effect transistors (MOSFETs) and junction-gate field-effect transistors (JFETs), and in the active region for bipolar junction transistors (BJTs).
A diode-connected transistor is made by connecting

• the base and collector of a BJT
• the drain and source of a JFET[SUP][1][/SUP]
• the gate and drain of a MOSFET



[babak136667]

با سلام خدمت دوستان عزیز،تا اونجا که علم و دانش من قد میده شما میتونید به راحتی دیود را برای رسیدن به ولتاژ مطلوب سری کنید،مثلا اگر 2 تا دیود زنر 30 ولت رو با هم سری کنید میشه به عنوان زنر 60 ولت استفاده کرد،میتونید آزمایش کنید



[yousef55]

با سلام و عرض ادب
یه روش دیگه هم استفاده از ترانزیستور به جای دیود هستش ، مثلا برای ساخت دیود با ولتاژ 50 ولت و جریان 5 آمپر از ترانزیستور 2N3055 بهره بگیریم
به این صورت که پایه B و پایه E را بهم اتصال داده و بعنوان یکی از پایه ها و پایه C هم بعنوان یه پایه دیگه دیود در نظر گرفته میشه

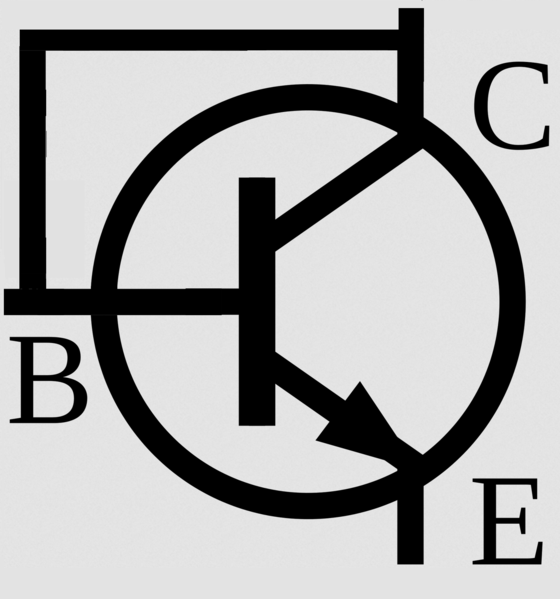

مشاهده فایل‌پیوست 174344
دوستان برای اطلاعات بیشتر اطلاعات منبع اصلی به زبان لاتین که با جستجو در گوگل در سایت ویکی پدیا درج گردیده است
Diode-connected transistor
From Wikipedia, the free encyclopedia
Jump to navigation Jump to search
A diode-connected transistor is a method of creating a two-terminal rectifying device (a diode) out of a three-terminal transistor. A characteristic of diode-connected transistors is that they are always in the saturation region for metal-oxide-semiconductor field-effect transistors (MOSFETs) and junction-gate field-effect transistors (JFETs), and in the active region for bipolar junction transistors (BJTs).
A diode-connected transistor is made by connecting

• the base and collector of a BJT
• the drain and source of a JFET[SUP][1][/SUP]
• the gate and drain of a MOSFET

فکر کنم اشتباه گفتید
بیس امیتر یک دیود مستقیم هست و کلکتور که معکوس هست به بیس اتصال میشه
البته شکل هم همین رو میگه



[bahramikhah]

با سلام

بله دقیقا همین طوه ، این پست رو دیگه نمیشه ویرایش کرد

در ضمن بعضی از قواعد بصورت عملی نتیجه رو یه چیز دیگه نشان میده

مثلا بنده بصورت مستند B و E ترانزیستور 2N3055 را اتصال کوتاه کرده و با سیم C یه دیود 5 آمپر ساختم و آمپرش هم خوب بود

و در کانال هم قرار دادم

و یا یه سری LED برخورد کردم و نشان دوستان دادم کهA وK با هم جابه جا بود

بهر حال از دقت و تیزبینی شما متشکرم



[yousef55]

با سلام

بله دقیقا همین طوه ، این پست رو دیگه نمیشه ویرایش کرد

در ضمن بعضی از قواعد بصورت عملی نتیجه رو یه چیز دیگه نشان میده

مثلا بنده بصورت مستند B و E ترانزیستور 2N3055 را اتصال کوتاه کرده و با سیم C یه دیود 5 آمپر ساختم و آمپرش هم خوب بود

و در کانال هم قرار دادم

و یا یه سری LED برخورد کردم و نشان دوستان دادم کهA وK با هم جابه جا بود

بهر حال از دقت و تیزبینی شما متشکرم

دقیقا فرمایش شما درست هست ،، برای بنده هم پیش آمده که در عمل اتفاقی میافته که روی کاغذ قابل توضیح دادن نیست ،،
در مورد ترانزیستور ،، اونطوری که ما فکر میکنیم ، دیود ها ساخته نشده اند ،، در مرحله ساخت کلکتور مقدار ناخالصی با مرحله امیتر متفاوت هست و در ترانزیستور های مختلف این تفاوت بیشتر دیده میشه ،، برای همین ، دیود کلکتور بیس 2n3055 مثل دیود معمولی قرار نیست که باشه و میتونه مثل تجربه شما ، در بایاس مخالف هم کار کنه ،،
