درود
ازآنجاکه قبلا برای ابدی شدن عمر ترموکوپل آبگرمکن ، روشی پیشنهاد و خودم نیز استفاده میکردم که نیاز به دو ترموکوپل و تغییراتی داشت که زحمت و وقت بیشتری نسبت به روش حاضر میطلبد ،
لذا بموجب نیاز یکی از دوستان که بابت تعویض مکرر ترموکوپل عاجز شده بود و ضمن پیشنهاد روش اول که پس از اجرای آن هرگز نیاز به تعویض ترموکوپل نداشته باشه ، اما روش بسیار ساده تری بدون استفاده از ترانزیستور به ذهنم رسید که ابتدا برای آبگرمکن خودم تست کردم و حدود یکماه از آن استفاده میکنم و بدلیل سادگی و اجرای فوری آن که در زمان بسیار کوتاه تر از روش اول نیز قابل اجراست ، لذا بشرح زیر روش حاضر را پیشنهاد میکنم.

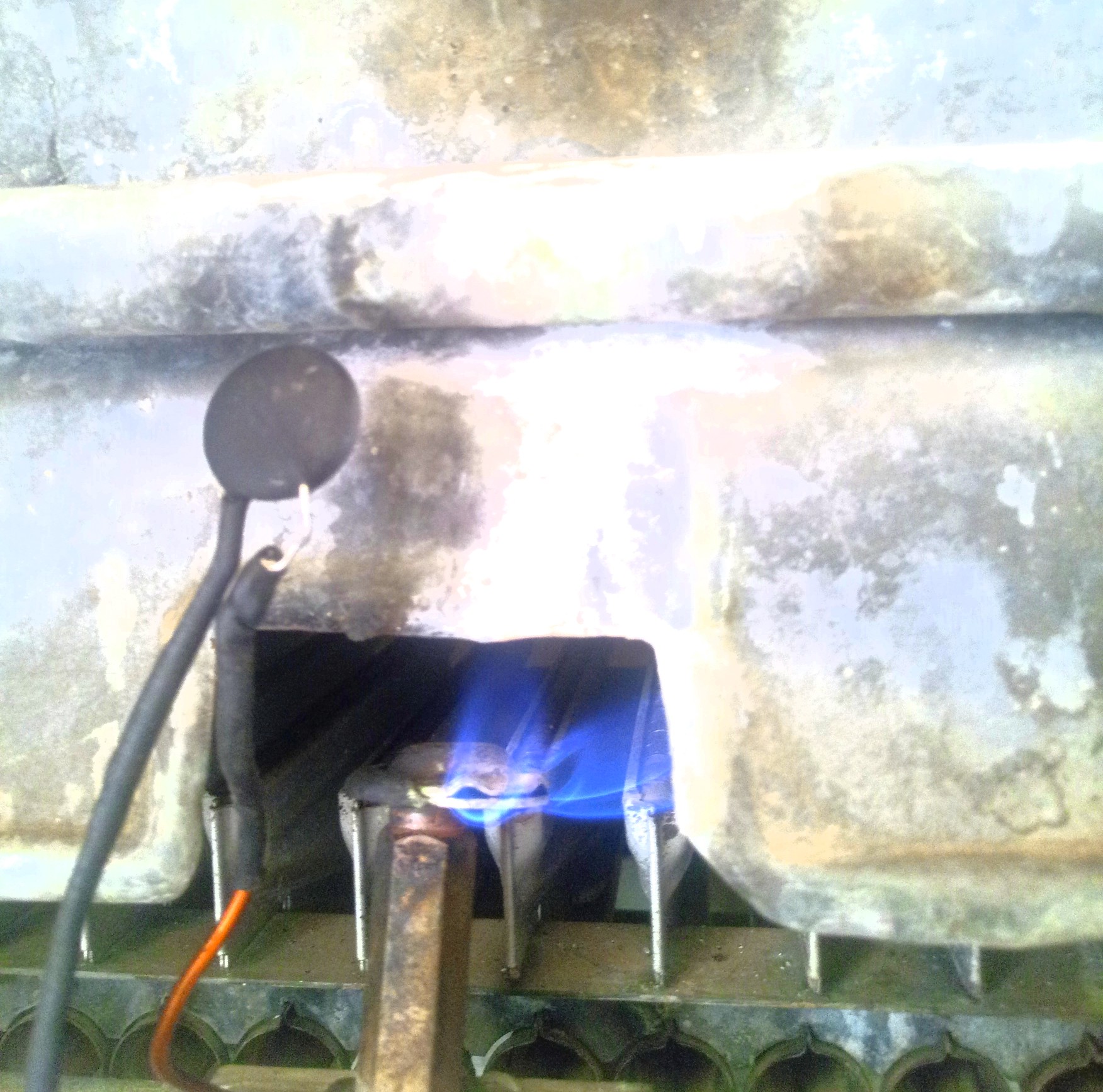

بطوریکه کافیه فقط یک NTC با مشخصات زیر را با ولتاژ یک آداپتور 3 ولتی ساده ، سری کنید و بجای ترموکوپل متصل و در فاصله قابل توجهی از شمعک مطابق تصویر پیوست ، نصب کنید که هرگز نیاز به تعویض نداشته باشه و تا زمانیکه خدا ، خدایی میکنه قابل استفاده باشه.

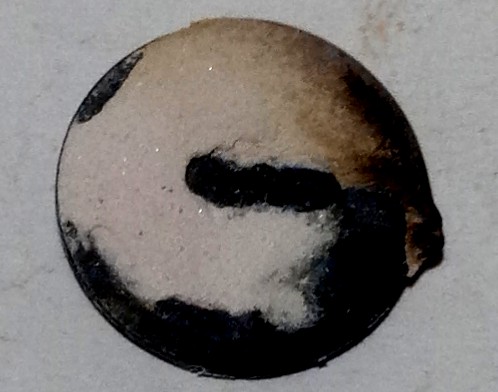

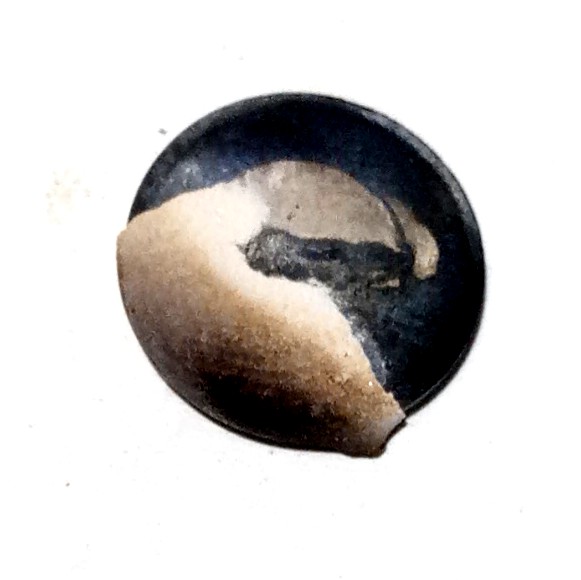

ntc را باید نزدیک به شعله شمعک اما در بیشترین فاصله ممکن از شعله نصب کنید که با حداقل حرارت بتواند شیر گاز آبگرمکن را فعال کند ، زیرا حرارت مستقیم شعله ، دمای غیرمجاز به سنسور تحمیل میکنه و بسیار بیشتر از نیاز ntc هست و حرارت غیرمجاز محسوب میشه و موجب صدمه زودرس ntc خواهد شد.

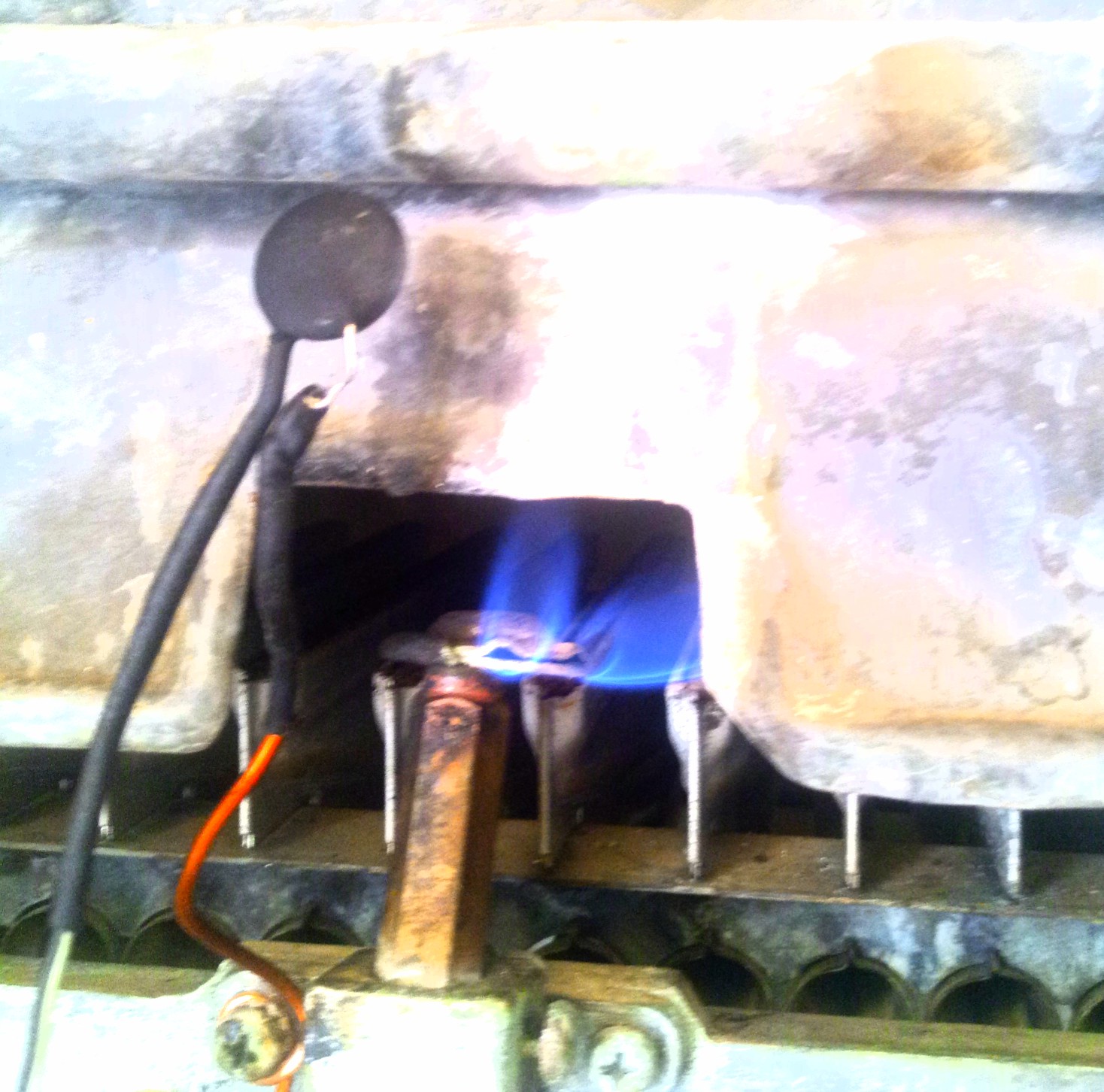

با توجه به اینکه یکی از دو سیم بوبین شیر گاز به بدنه آبگرمکن متصل هست لذا میتوانید مطابق تصویر پیوست یک پایه ntc را با استفاده از تکه سیم مفتولی به بدنه آبگرمکن متصل و با پیچ محکم کنید که نقش نگهدارنده ntc هم داشته باشه و بسادگی قادر به تغییر محل نصب ntc و تنظیم فاصله با شمعک هم باشید . ( مطابق تصویر دوم پیوست )

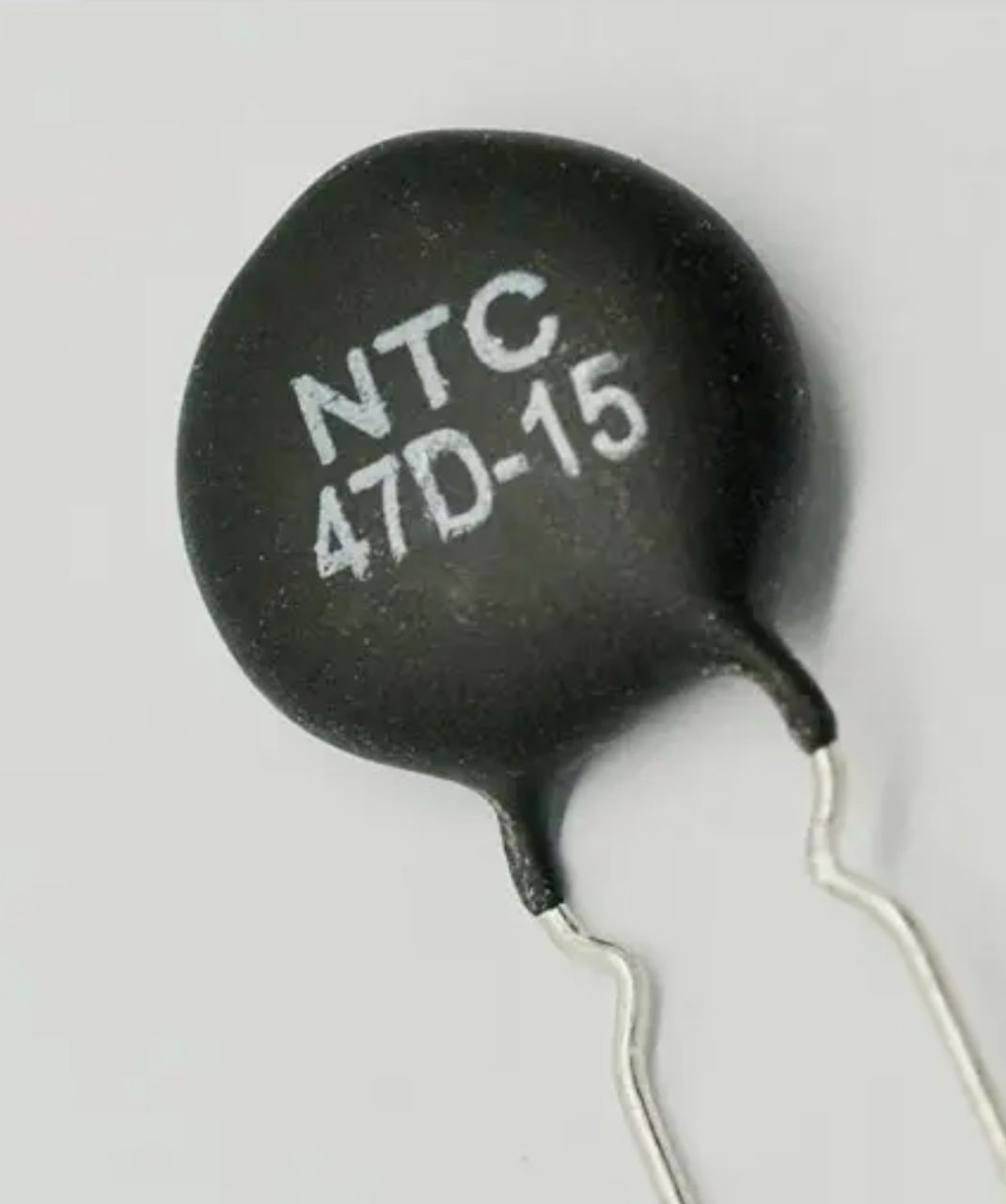

مشخصات ntc ( تصویر پیوست)
NTC-47D-15 دارای قطر 15 میلی متر و مقاومت 47 اهم در دمای 25 درجه است با ماکزیمم جریاندهی 3 آمپر.
توضیح :
با توجه به جریاندهی این ntc میتوانید از این شیوه بسیار ساده برای مقاصد مشابه مانند بخاری یا برای فعال کردن آلارم و زنگ خطر و یا فن استفاده کنید بنحویکه بموجب حرارت مشخصی که با مقدار فاصله از منبع حرارتی تعریف میکنید ، (با استفاده از آداپتور یا ولتاژ مناسب) ، فعال بشه .
هرچند بدلیل سادگی ، با مشکلی مواجه نخواهید شد اما چنانچه با مشکلی روبرو شدید درخدمتم.
سپاس
اصلاحیه در پست 6
که بهتره بجای یک ntc از دو تا ntc سری و بجای آداپتور ۳ ولتی از 6 ولتی استفاده کنید و بنحوی که توضیح دادم نصب کنید و یک عمر استفاده کنید.
ازآنجاکه قبلا برای ابدی شدن عمر ترموکوپل آبگرمکن ، روشی پیشنهاد و خودم نیز استفاده میکردم که نیاز به دو ترموکوپل و تغییراتی داشت که زحمت و وقت بیشتری نسبت به روش حاضر میطلبد ،
لذا بموجب نیاز یکی از دوستان که بابت تعویض مکرر ترموکوپل عاجز شده بود و ضمن پیشنهاد روش اول که پس از اجرای آن هرگز نیاز به تعویض ترموکوپل نداشته باشه ، اما روش بسیار ساده تری بدون استفاده از ترانزیستور به ذهنم رسید که ابتدا برای آبگرمکن خودم تست کردم و حدود یکماه از آن استفاده میکنم و بدلیل سادگی و اجرای فوری آن که در زمان بسیار کوتاه تر از روش اول نیز قابل اجراست ، لذا بشرح زیر روش حاضر را پیشنهاد میکنم.
بطوریکه کافیه فقط یک NTC با مشخصات زیر را با ولتاژ یک آداپتور 3 ولتی ساده ، سری کنید و بجای ترموکوپل متصل و در فاصله قابل توجهی از شمعک مطابق تصویر پیوست ، نصب کنید که هرگز نیاز به تعویض نداشته باشه و تا زمانیکه خدا ، خدایی میکنه قابل استفاده باشه.
ntc را باید نزدیک به شعله شمعک اما در بیشترین فاصله ممکن از شعله نصب کنید که با حداقل حرارت بتواند شیر گاز آبگرمکن را فعال کند ، زیرا حرارت مستقیم شعله ، دمای غیرمجاز به سنسور تحمیل میکنه و بسیار بیشتر از نیاز ntc هست و حرارت غیرمجاز محسوب میشه و موجب صدمه زودرس ntc خواهد شد.
با توجه به اینکه یکی از دو سیم بوبین شیر گاز به بدنه آبگرمکن متصل هست لذا میتوانید مطابق تصویر پیوست یک پایه ntc را با استفاده از تکه سیم مفتولی به بدنه آبگرمکن متصل و با پیچ محکم کنید که نقش نگهدارنده ntc هم داشته باشه و بسادگی قادر به تغییر محل نصب ntc و تنظیم فاصله با شمعک هم باشید . ( مطابق تصویر دوم پیوست )
مشخصات ntc ( تصویر پیوست)
NTC-47D-15 دارای قطر 15 میلی متر و مقاومت 47 اهم در دمای 25 درجه است با ماکزیمم جریاندهی 3 آمپر.
توضیح :
با توجه به جریاندهی این ntc میتوانید از این شیوه بسیار ساده برای مقاصد مشابه مانند بخاری یا برای فعال کردن آلارم و زنگ خطر و یا فن استفاده کنید بنحویکه بموجب حرارت مشخصی که با مقدار فاصله از منبع حرارتی تعریف میکنید ، (با استفاده از آداپتور یا ولتاژ مناسب) ، فعال بشه .
هرچند بدلیل سادگی ، با مشکلی مواجه نخواهید شد اما چنانچه با مشکلی روبرو شدید درخدمتم.
سپاس
اصلاحیه در پست 6
که بهتره بجای یک ntc از دو تا ntc سری و بجای آداپتور ۳ ولتی از 6 ولتی استفاده کنید و بنحوی که توضیح دادم نصب کنید و یک عمر استفاده کنید.
