سلام
با اجازه جناب غزال

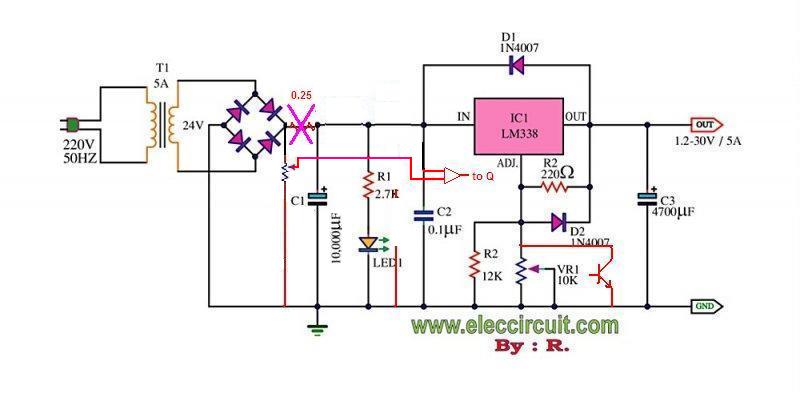

با توجه به اینکه خروجی پل دیود در حال شارژ خازن صافی هست و از طرف دیگه ادامه مدار در حال دشارژ این خازنه عوض جریان یکنوختی که لازمه مدار مجدود ک*** جریانه ، جریانی بصورت ضربه ای داریم که پیک اون بمراتب بیشتر از مقدار جریان مصرفی ادامه مداره و اگه هم ترشلد در محدوده فعال شدن تنظیم بشه خروجی اون بصورت پالسهایی با فرکانس 100 هرتز خواهد بود که بدرد مدار محدود کننده جریان نمیخوره
سلام
آفرین
یک قسمت از حالتی که پیش میاد فرمودید بطوریکه لحظه اول که خازن خالی است و اتصال کوتاه محسوب میشه و بصورت ضربه جریان شدیدی میکشه لذا با توجه به محل مقاومت نمونه گیر که این جریان ازش عبور میکنه لذا محدود کننده فکر میکنه اتفاق بدی افتاده و خروجی داره جریان خطرناکی میکشه
لذا در این لحظات ، ولتاژ خروجی را بشدت پایین نگه میداره ( البته در زمان بسیار کوتاه شارژ خازن ) و همزمان با پر شدن خازن و کم شدن جریان خازن ، کم کم ولتاژ خروجی هم بالا میره و طبیعی میشه
و لذا درست فرمودید اما این حالت اشکالی نداره و خوب هم هست زیرا از اعمال ناگهانی ولتاژ به مصرف کننده جلوگیری میکنه
اساسا آمپلیفایرهای پر قدرت را با چنین شیوه هایی مجهز میکنند که صدای پلوپ ناهنجار در زمان روشن کردن آن بوجود نیاید و در اغلب دستگاهها مفیده
اما ایرادی که پیش میاد ، اشکال بدی است که در برخی از موارد موجب صدمه و سوختن قطعات میشه
اون ایراد چیه ؟
سپاس
