آموزشی: ساخت منبع تغذیه 1.2 تا 32 ولت 5 آمپر

[reza_476]

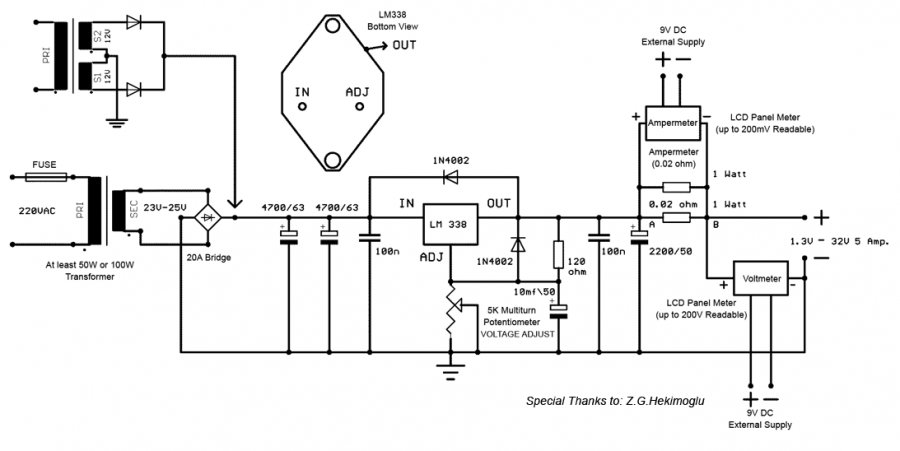

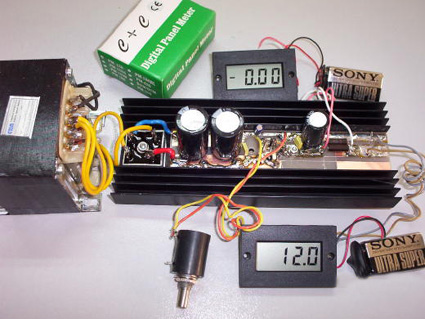

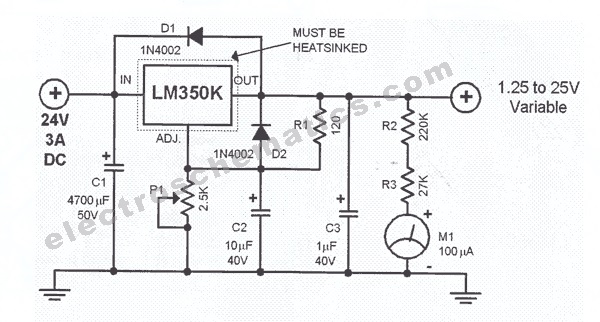

باسلام ساخت منبع تغذیه 1.2 - 32 ولت 5 آمپر با آی سی LM338 برای 5 آمپر و LM350 برای 3 آمپر:



از استاد غزال تقاضا دارم در صورت امکان مدار تغییر جریان از نیم تا پنج آمپر را راهنمایی فرمایند.



[reza_476]

باسلام آیا میشود با اضافه کردن مداری جریان آن را نیز متغیر کرد؟



[reza_476]

استاد بزرگوار غزال لطفا زاهنمایی بفرمایند



[reza_476]

سلام دوستان استفاده کنند و نظر بدهند.



[alihokm]

سلام دوست عزیز
میشه به صورت یک فایل PDF بزارین چون کیفیتش کمی پایینه.نمیتونم دقیقا شماره قطعات و بخونم
مرسی



[reza_476]

عکس فوق بصورت پی دی اف:



[reza_476]

باسلام فایل بصورت PDF



[reza_476]

باسلام اضافه کردن محدود کننده جریان برای مدار بالا چگونه است؟



[toobatabak]

سلام دوست عزیز.

فکر میکنم با این قطعه بشه یه کارایی کرد.

موفق باشید.



[MOHSEN&A]

باسلام ساخت منبع تغذیه 1.2 - 32 ولت 5 آمپر با آی سی LM338 برای 5 آمپر و LM350 برای 3 آمپر:
مشاهده فایل‌پیوست 77971
مشاهده فایل‌پیوست 77972
مشاهده فایل‌پیوست 77973
از استاد غزال تقاضا دارم در صورت امکان مدار تغییر جریان از نیم تا پنج آمپر را راهنمایی فرمایند.

عاشق این مدارا هستم،ممنون.
