درخواست: ساخت رادیو

علی پاشایی

VIP+ افتخاری
کاربر
2009-06-25
741
2,139
49
با سلام

شما میتونید با ساختن کیتهای آموزشی کار خودتونو شروع کنید
که هم لحیم کاریتون خوب بشه و هم توضیحاتشونو مطالعه بفرمایین
مهران کیت بهترین گزینست.


نرگس70

کاربر
2013-06-12
37
170
32
شبخیر دوستان
استادان محترم میخواستم این چندمدار رو برام بزارید که تشکیل دهنده یه رادیو اف ام ساده هست هرکدام رو جداگانه با توضیح چند وقتی هست جواب سوالم رو نگرفتم البته دوستان لطف کردن جواب دادان که خیلی کمک کردن

باتشکر


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705
با سلام :
دوستان خسته نباشید اما مطالب اموزشی با تشریح کامل بلوک دیاگرامها و مدارات مربوطه بطور کلی در لینک زیر موجود هستند مراجعه و استفاده کنید .
در این بخش صرفا به درج شماتیک مدارات الکترونیک بسنده کنید و برای بخش های اموزشی در تاپیک اموزش گام به گام ...
اینم لینک مطلب درخواستی دوستمون :
[hide] http://www.irantk.ir/showthread.php?t=515 [/hide]
[h=3] آموزش راديو و اساس كار راديو و تعميرات
[/h]موفق باشید .




jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,151
48
ایران
سلام
با تشکر از استاد رجبی عزیز و آقای sovietiran

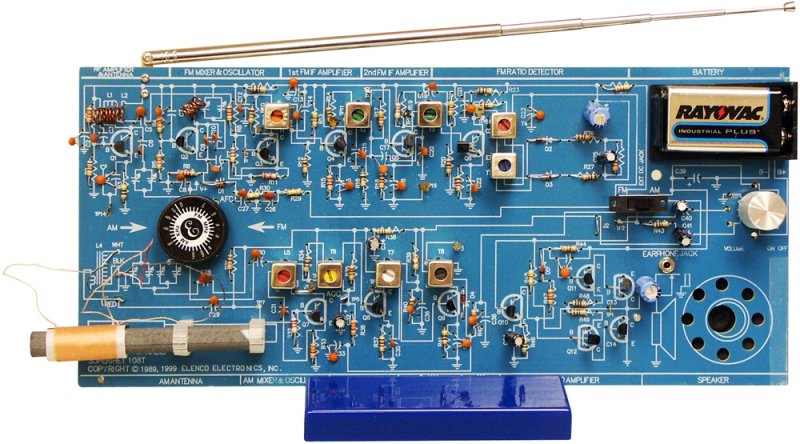

با اجازه اساتید یک کیت که بصورت آموزشی در برخی از سایتها هست رو آپلود کنم تا دوستان عزیز بصورت ریشه ای و ساده یاد بگیرند.

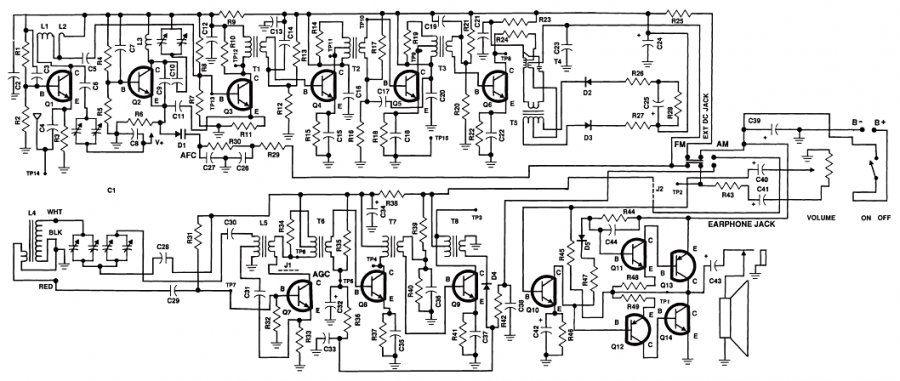

فایل آموزش راه اندازی این کیت AM FM که بصورت 56 صفحه ای که هر مبتدی که با الکترونیک و زبان انگلیسی وارد باشه راه اندازی بکنه.





[hide]مشاهده فایل‌پیوست AM_FM IRAN TK.rar
[/hide]​
[hide]
[/hide]


sara 500

کاربر
2013-06-19
1
1
سلام
من دانشجوی رشته مخابرات هست . یه پروژه میخواهم بدم که توزمینه PLL هست و میخوام رادیو FM با تکنیک PLL راه اندازی کنم . لطفا اگه شماتیکی از این سیستم دارید برام بزارید .


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,151
48
ایران

jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,151
48
ایران
سلام
من دانشجوی رشته مخابرات هست . یه پروژه میخواهم بدم که توزمینه PLL هست و میخوام رادیو FM با تکنیک PLL راه اندازی کنم . لطفا اگه شماتیکی از این سیستم دارید برام بزارید .

سلام
دوست عزیز میتونید از mc140151 mc145152 که در بازار ایران هم موجود هست استفاده کنید.
یه خورده به دیتا شیتشون دقت کنید براحتی می تونید ازشون استفاده کنید.

بهتره به این پست هم سری بزنید.!!

[hide]http://www.irantk.ir/showthread.php?t=28872 [/hide]


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,310
ایران
با سلام استاد بزرگوار jfrras :
نوشته اصلی توسط jfrras
این مداری که ارائه کردید برای آشکار سازی سینگنال if بکار میرود برای سینتی سایزر یا قفل کردن سیگنال کاربردی ندارد.

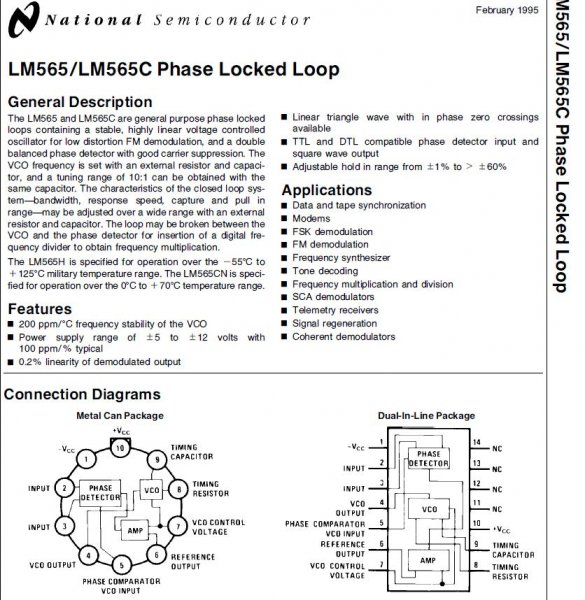

همانطوریکه از دیتا شیت آیسی LM565 مشخص میباشد آن آیسی PLL کاربرد سینتی سایزر دارد و در بازار از جمله فروشگاه پایا موجود است.


نرگس70

کاربر
2013-06-12
37
170
32
سلام
کسی نبود راجب مدارهای تشکیل دهنده رادیو مثل تقویت سیگنال انتن مخلوط کننده تقویت سیگنال میانی اشکار ساز اسیلاتور محلی تقویت اولیه صدا
برام توضیح بده ومدارهاشو به طور جداگانه برام بزاره :11677:


باتشکر
