ساخت دستگاهی برای تست و اندازه گیری ظرفیت خازن ها (ESR METER)

[javady_joon]

آقا میشه لیست قطعاتش رو بذاری؟؟
آقا این مدارش خیلی تار:redface:



[mahdimbayat]

سلام
مهندسین عزیز دستگاه رو نساختین؟ اگه ساختین قیمت بدید تا بخریم چیز جالبیه
منتظریم/تشکر



[jfrras]

آقا میشه لیست قطعاتش رو بذاری؟؟
آقا این مدارش خیلی تار:redface:

سلام

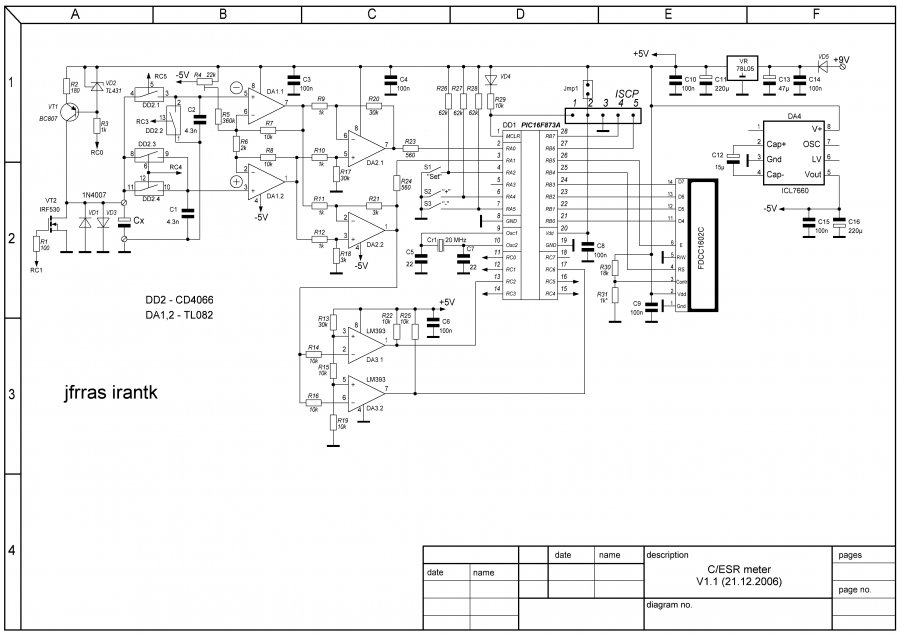

این لیست قطعات و شماتیک با 300 DPI !!!






[hide]
مشاهده فایل‌پیوست 1.txt

مشاهده فایل‌پیوست jfrras_esr.rar[/hide]
​



[javady_joon]

PCB شو میشه بذارید؟؟



[javady_joon]

یه سوال دیگه شما که این لیست قطعات رو گذاشتید ولتاژ خازنها رو ندادید که.



[jfrras]

PCB شو میشه بذارید؟؟

یه سوال دیگه شما که این لیست قطعات رو گذاشتید ولتاژ خازنها رو ندادید که.

سلام
دوست عزیز مقدار ولتاژ خازن ها رو 16 ولت در نظر بگیر
این هم فایل pcb همراه با جای قطعات برای مونتاژ

[hide]مشاهده فایل‌پیوست esr.rar[/hide]

​



[javady_joon]

آقا عرق شرم نشست بر پیشانی
خیلی مرد بزرگی هستی



[javady_joon]

ببخشید
مشخصات منبع تغذیه اش چه جوریاست؟
و اینکه 2 تا ولتاژ دارد یه ترانس دوبل 5 ولت دارد و با یک ولتاژ 9 ولت جدا؟؟
ممون میشم



[jfrras]

ببخشید
مشخصات منبع تغذیه اش چه جوریاست؟
و اینکه 2 تا ولتاژ دارد یه ترانس دوبل 5 ولت دارد و با یک ولتاژ 9 ولت جدا؟؟
ممون میشم

سلام
یه دونه باطری 9 ولت می خوره البته بهتره قابل شارژ باشه یا از اداپتور استفاده کنید . اون دو تا 5 ولت متقارن مال آپ امپه .شما فقط ورودی 9 ولت رو در نظر بگیرید.



[javady_joon]

سلام.ممنون.فقط یه خازن پلاریته دار هست که cx هست.همون خازنیه که باید ظرفیتش بدست بیاد یا جزو مدارمونه.اگه جزو مداره من مقدارشو چی بذارم؟
