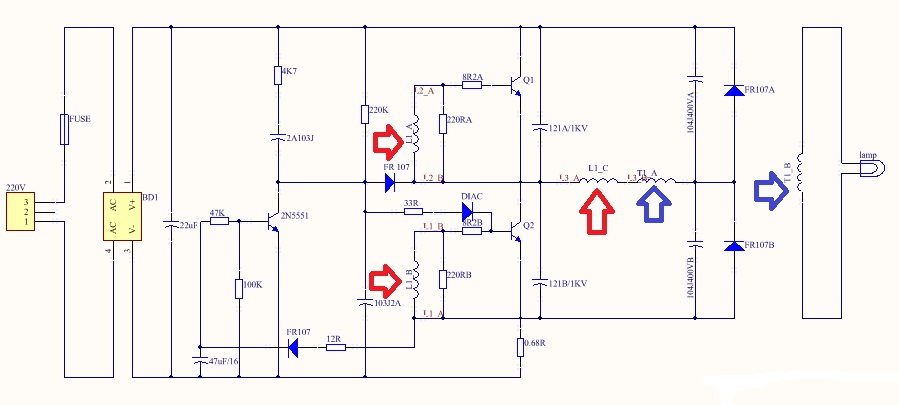

با سلام، شماتیک مدار سویچینگ بصورت نقشه ذیل می باشد. طرز کار مدارو اساتید واردن ، محض درس پس دادن محضر اساتید معزز ، نقشه مدار شبیه مدارای است که در لامپ های کم مصرف به فراوانی به کار رفته است .
مشاهده فایل‌پیوست 162743
ترانس L1 از نوع فریت حلقوی کوچک داخل لامپ می باشد که سیم پیچ های آن L1_A و L1_B شامل 7 دور سیم روکش دار سیم تلفن می باشد ، برای قسمت L1_C تعداد 1 دور کافی است !
ترانس T1 از نوع حلقوی فریت با مشخصات ذیل می باشد:
مشاهده فایل‌پیوست 162744

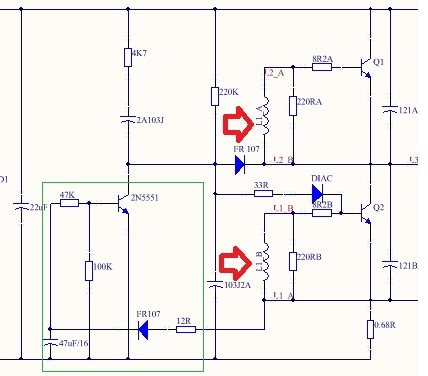

سیم پیچ اولیه 118 دور با قطر 0.3 میلی متر و به طول 3 متر، پس از عایق بندی سیم پیچ ثانویه 3 دور با سیمی به قطر 1.5 میلی متر و با طول تقریبی 5 الی 10 سانتی متر! (بجای سیمی با این قطر می توانید از سیمی به قطر 0.75 بصورت 4 لایه استفاده کنید که البته پیچیدن آن کمی مشکل خواهد مخصوصا اگر مشکل پسند باشید) بقیه مدار نیاز به توضیح ندارد، فقط در رابطه با ترانزیستور 2N5551 که در شکل ذیل با مستطیل آبی مشخص شده مدار محافظ از اتصال کوتاه و سوختن ترانزیستورهای قدرت جلوگیری میکند که برای را اندازی مجدد دستگاه دستگاه باید یکبار خاموش و سپس روش گردد.
مشاهده فایل‌پیوست 162745
کل مدار در جعبه ای به ابعاد 3 در 4 سانتی مربع به ارتفاع 3 سانتی متر جاساز می گردد!!!
